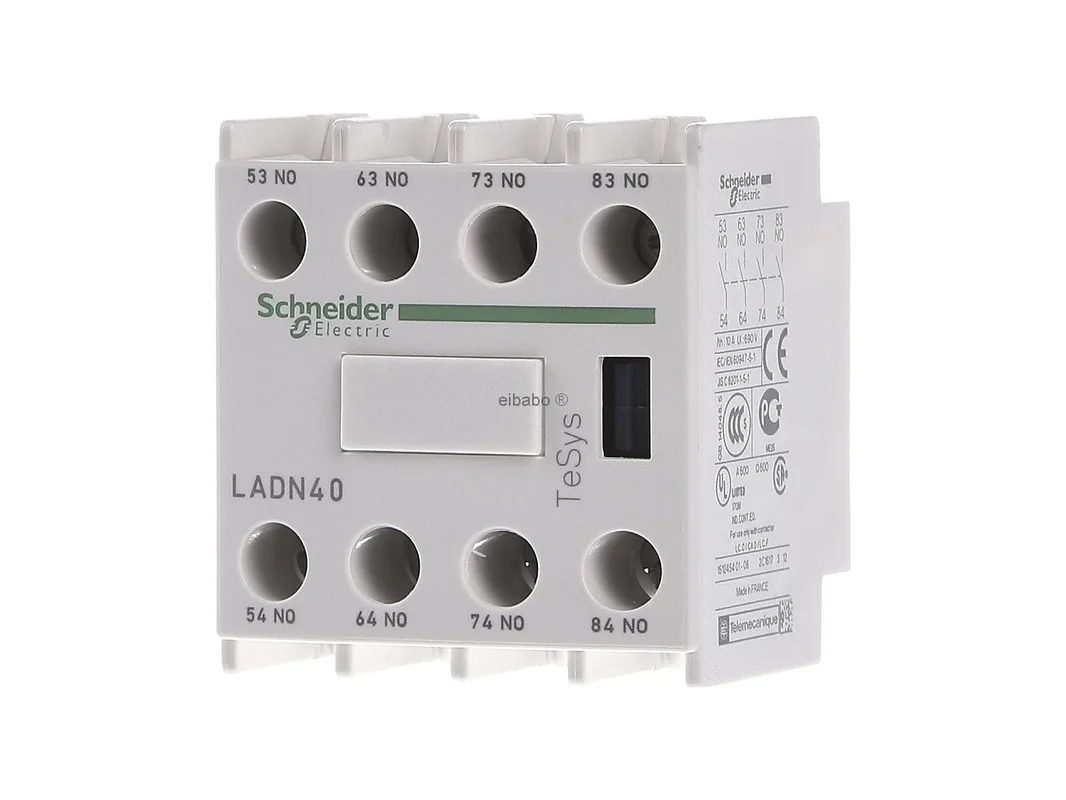

Hulpschakelaar 4S – Hulpcontactblok 4 NO / 0 NC LADN40 – Schneider Electric – 3389110384437:

Het Schneider Electric hulpcontactblok LADN40 is een praktisch uitbreiding voor magneetschakelaars en stuurrelais uit de TeSys Deca-serie. Met 4 maakcontacten, frontmontage en schroefaansluiting breidt het bestaande besturingen snel, netjes en betrouwbaar uit. De onvertraagde schakelfunctie maakt het ideaal voor signaal-, meld- en vergrendelingstaken in een industriële omgeving.

Nauwkeurige schakeluitbreiding voor industrie en besturingsbouw

Het hulpcontactblok is ontworpen voor frontaal opklikmontage en kan nauwkeurig worden aangebracht op compatibele Schneider Electric magneetschakelaars uit de series LC1D en LC1F evenals op passende CAD-stuurrelais. De bouwvorm bespaart ruimte in de schakelkast en ondersteunt een overzichtelijke bedrading. Dankzij schroefklemmen is een stevige en onderhoudsvriendelijke verbinding mogelijk. Het model met 4 NO-contacten is vooral geschikt wanneer meerdere vrijgave-, meld- of stuurpaden parallel nodig zijn.

Producthighlights voordelen

• 4 maakcontacten: Ideaal voor meerdere gelijktijdige signaal- of stuurfuncties.
• Onvertraagde functie: Directe contactmaking zonder tijdsvertraging.
• Frontmontage: Snelle uitbreiding zonder ingrijpende ombouwwerkzaamheden.
• Schroefaansluiting: Beproefde techniek voor stevige bevestiging en goed onderhoudsgemak.
• Voor TeSys Deca: Geschikt voor veel toepassingen in machine- en installatiebouw.
• Nette integratie: Ondersteunt een geordende bedrading in de schakelkast.
• Veelzijdig inzetbaar: Goed voor melding, vergrendeling, vrijgave en hulpstuurcircuits.
• Robuuste uitvoering: Ontworpen voor continu industrieel gebruik.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Hulpcontactblok 4 maakcontacten frontaal schroefaansluiting LADN40
Artikelnummer fabrikant	LADN40
EAN	3389110384437
Catalogus	Hulpschakelaarblok
Serie	TeSys Deca
Producttype	Hulpcontactblok
Contacttype	4 maakcontacten, 4 NO
Schakelfunctie	onvertraagd
Montagetype	frontaal opklikbaar
Aansluittype	schroefaansluiting, schroefklemmen
Geschikt voor	LC1D, LC1F, CAD
Nominale bedrijfsspanning	tot 690 V AC
Thermische stroom	10 A
Beschermingsgraad	IP2X

Sterke aanvulling voor melding, vergrendeling en stuurpaden

Het Schneider Electric hulpcontactblok 4 maakcontacten frontaal schroefaansluiting LADN40 is een zeer goede keuze wanneer extra hulpcontacten direct op de magneetschakelaar nodig zijn. In de praktijk biedt dat voordelen bij terugmelding naar PLC, opbouw van vrijgaveketens, statusindicaties of eenvoudige vergrendelingen. Door de frontaal opklikmontage blijft de uitbreiding dicht bij het hoofdapparaat, wat de opbouw overzichtelijk houdt en de bedradingswegen kort kan houden.

• Meer stuurpaden: Vier maakcontacten creëren reserves voor meld- en vrijgavesignalen.
• Snelle retrofit: Bijzonder praktisch bij uitbreidingen van bestaande schakelinstallaties.
• Goed onderhoud: Schroefklemmen zijn in het dagelijks onderhoud eenvoudig te controleren.
• Direct signaalgebruik: Geschikt voor PLC-ingang, magneetschakelaarmelding en koppeltoepassingen.

In het Schneider Electric assortiment zijn afhankelijk van de toepassing ook uitvoeringen met een ander contactbezetting beschikbaar, bijvoorbeeld varianten met een combinatie van maak- en verbreekcontacten. Zulke modellen zijn dan zinvol wanneer naast een vrijgave ook een tegengestelde terugmelding of vergrendeling nodig is. Een blok met 4 maakcontacten zoals de LADN40 wordt daarentegen vooral aanbevolen voor gelijkgerichte signalen waarbij meerdere NO-contacten parallel moeten worden gebruikt.

Vergeleken met zijdelings gemonteerde of anders bezette hulpschakelaarblokken scoort deze frontaal versie met compacte integratie direct op het apparaat. Bij toepassingen met zuivere meldsignalen is 4 NO vaak de duidelijkere en eenvoudiger te plannen oplossing. Wanneer daarentegen verbreekcontacten nodig zijn, bijvoorbeeld voor veiligheidslogica buiten veiligheidsgerichte circuits of voor eenvoudige blokkeerfuncties, is een ander contactcombinatie binnen dezelfde serie meestal geschikter.

Ook bij ander fabrikanten zijn vergelijkbare uitbreidingsblokken verkrijgbaar. Vergelijkbaar zijn bijvoorbeeld Siemens hulpcontactblokken voor SIRIUS magneetschakelaars, Eaton hulpcontactblokken voor DILM-series evenals ABB uitbreidingscontactblokken voor AF magneetschakelaars. De belangrijkste verschillen liggen meestal in de mechanische compatibiliteit, de montagepositie en de betreft contactbezetting. Een directe uitwisseling is daarom alleen zinvol binnen het passende magneetschakelaarplatform. Voor Schneider Electric TeSys D en TeSys F is de LADN40 ontworpen voor afgestemde systeemintegratie.

Frontaal opklikbaar met 4 maakcontacten voor TeSys-toepassingen

Als onvertraagd hulpschakelaarblok met schroefaansluiting is dit model ontwikkeld voor een snelle en overzichtelijke functie-uitbreiding. De combinatie van frontmontage, 4 maakcontacten en gebruik met LC1D evenals LC1F maakt het bijzonder interessant voor schakelkastbouw, machinebesturing en industriële automatisering. De schroefklemmen ondersteunen een veilige contactverbinding, terwijl de opklikbare frontmontage de installatie vereenvoudigt. Daarmee is het blok geschikt voor alle toepassingen waarbij extra maakcontacten ruimtebesparend en systeemconform moeten worden toegevoegd.

De LADN40 is daarmee een overtuigende oplossing voor iedereen die een betrouwbaar hulpschakelaarblok van Schneider Electric zoekt voor compacte, nette en duidelijk gestructureerde stuurcircuits.
