Description

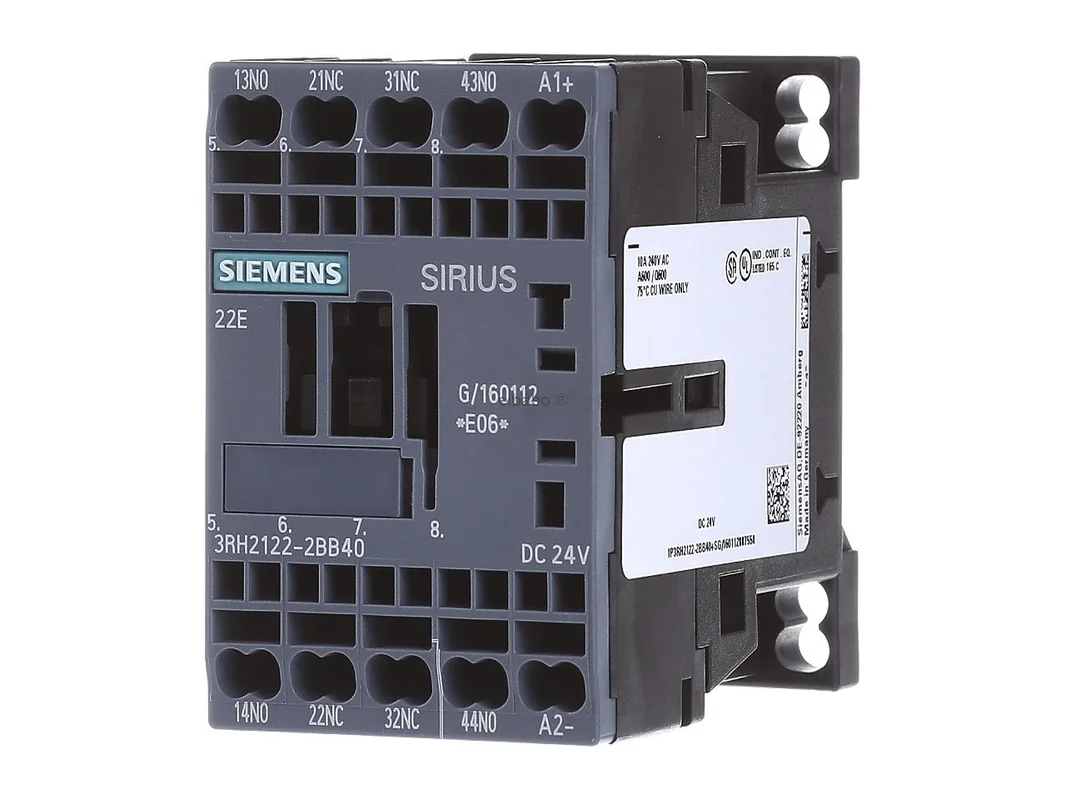

Hulpcontactor 24DC 2NO+2NC S00 – Hulprelais 0V AC 24VDC 2NC / 2 NR 3RH2122-2BB40 – Siemens – 4011209786738:

De Siemens hulpcontactor 3RH2122-2BB40 is ontworpen voor het veilig schakelen van stuursignalen in de stuurstroomkring. Met 2 maakcontacten, 2 verbreekcontacten, DC 24 V spoel en veerklemaansluiting biedt hij een praktijkgerichte oplossing voor moderne schakelinstallaties, machinebouw en automatisering. De compacte bouwgrootte S00, de hoge contactbetrouwbaarheid en de normconforme aansluitbenamingen maken deze hulpcontactor tot een sterke keuze voor efficiënte en overzichtelijk gestructureerde besturingen.

Precies schakelen in de stuurstroomkring met de Siemens hulpcontactor 3RH2122-2BB40

Dit model maakt deel uit van de SIRIUS-serie 3RH2 en is ontwikkeld voor veeleisende schakeltaken in de hulpstroomkring. De combinatie van 2 maakcontacten en 2 verbreekcontacten maakt flexibele signaalverwerking in besturingen, vergrendelingen en meldketens mogelijk. Dankzij de veerklemaansluiting verloopt de bedrading snel, veilig en met laag inspanning. Het apparaat is geschikt voor toepassingen waarbij een hoge bedrijfszekerheid en een duidelijke contactlogica vereist zijn.

Producthighlights voordelen

• 2 maakcontacten en 2 verbreekcontacten: Geschikt voor veelzijdige stuur-, meld- en vergrendelingstaken.
• DC 24 V bediening: Passend voor veel industriële besturingen met gelijkspanning.
• Veerklemaansluiting: Tijdbesparende, stevige en onderhoudsarme aansluittechniek.
• Bouwgrootte S00: Compact formaat voor ruimtebesparende schakelkastconcepten.
• Hoge contactbetrouwbaarheid: Voor stabiele signaaloverdracht, ook bij frequent schakelen.
• Normconforme aansluitbenamingen: Vergemakkelijken planning, montage en service.
• 4-polige basisuitvoering: Voor veel standaardtaken direct geschikt.
• Uitbreidbaar: Met opklikbare hulpcontacten uit te breiden tot maximaal 8 polen.
• Klimaatbestendige uitvoering: Ontworpen voor robuuste inzet in industriële omgevingen.
• Wereldwijd inzetbaar: Geschikt voor projecten met Internationale normeisen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Productnaam	Hulpcontactor
Serie	SIRIUS 3RH2
Artikelnummer fabrikant	3RH2122-2BB40
Alternatieve schrijfwijze	3RH21222BB40
EAN	4011209786738
Catalogus	Hulpcontactor-relais
Bouwgrootte	S00
Contactbezetting	2 maakcontacten + 2 verbreekcontacten
Aantal polen	4-polig
Stuurspanning	24 V DC
Type bediening	DC-bediening
Aansluittechniek	Veerklemaansluiting
Montagetype	Klik-, schroef- of railmontage, afhankelijk van de opbouw
Nominale bedrijfsstroom AC-12	10 A
Nominale bedrijfsstroom AC-15 bij 230 V	10 A
Nominale bedrijfsstroom AC-15 bij 400 V	3 A
Nominale bedrijfsstroom AC-15 bij 500 V	2 A
Nominale bedrijfsstroom AC-15 bij 690 V	1 A
Nominale bedrijfsstroom DC-12 bij 24 V	10 A
Beschermingsgraad voorzijde	IP20
Afmetingen	ca. 70 x 45 x 73 mm
Omgevingstemperatuur tijdens bedrijf	-25 °C tot +60 °C
Klimaatbestendig	ja
Normen	o.a. IEC 60947-1, IEC 60947-4-1, IEC 60947-5-1
Goedkeuringen	o.a. IEC, UL/CSA

Systeemvoordelen, varianten en alternatieven voor industriële besturingen

Siemens hulpcontactor 2 maakcontacten 2 verbreekcontacten 24V DC veerklemaansluiting 3RH2122-2BB40 3RH21222BB40 is ideaal voor stuurstroomkringen waarin meerdere signalen betrouwbaar en gelijktijdig moeten worden geschakeld. Typisch toepassingen zijn koppelpunten, meldlogica, vrijgavecircuits, vergrendelingen en de aansturing in machines en installaties.

• Snelle bedrading: De veerklemtechniek bespaart tijd bij montage en vervanging.
• Zuivere signaalscheiding: 2S + 2Ö bieden duidelijke schakeltoestanden in complexe besturingen.
• Hoge flexibiliteit: De basisuitvoering kan met extra contacten worden uitgebreid.
• Systeemgedachte: Toebehoren uit de 3RT2-serie voor S00 tot S3 is veelzijdig inzetbaar.
• Praktisch voor safety: Contacten met gedwongen geleiding zijn in passende varianten beschikbaar.

Vergeleken met oudere hulpcontactors uit de 3RH1-serie biedt de 3RH2-serie een moderne systeembasis, betere integratie in actuele installatieconcepten en een tijdbesparende aansluittechniek. Ten opzichte van uitvoeringen met schroefaansluiting is deze variant vooral in het voordeel waar korte montagetijden, veilige klemkracht en weinig onderhoud centraal staan.

Binnen het Siemens-portfolio zijn er vergelijkbare apparaten met hetzelfde aantal contacten, maar met een ander spoelspanning of ander aansluittechniek. AC-bediende varianten zijn eerder geschikt voor besturingen met wisselspanning. modellen met schroefaansluiting passen goed bij projecten waarin klassieke bedrading is voorgeschreven. Uitgebreide uitvoeringen met meer contacten zijn zinvol wanneer extra meld- of vergrendelingswegen direct op het apparaat nodig zijn.

Als vergelijkbare producten van ander fabrikanten komen afhankelijk van het project bijvoorbeeld Eaton hulpcontactors uit de DILM-hulpreeksen, Schneider Electric TeSys hulpcontactors of ABB hulpcontactors uit de CA-serie in aanmerking. Verschillen zitten vaak in aansluitwijze, toebehorensysteem, bouwvorm en de integratie in bestaande schakelapparatenfamilies. Voor een hoge compatibiliteit binnen de Siemens-omgeving is dit SIRIUS-model vooral voordelig wanneer al componenten uit het 3RT2- of 3RH2-systeem worden gebruikt.

Toepassingsgebieden en technische meerwaarde in het SIRIUS-systeem

De hulpcontactor uit de 3RH2-serie is ontworpen voor het schakelen van stuursignalen in de stuurstroomkring en scoort met een duidelijke systeemlogica. Door de uitgangsvermenigvuldiging kunnen meerdere hulpstroomkringen gelijktijdig worden geschakeld, wat de opbouw overzichtelijk en efficiënt maakt. De normconforme aansluitbenamingen vergemakkelijken de bedrading in de schakelkast en verminderen fouten bij montage en service.

Een ander voordeel ligt in de modulair opbouw van de serie. De 4-polige basisversie kan met opklikbare hulpcontacten worden uitgebreid tot maximaal 8 polen. Zo kan het apparaat worden aangepast aan groeiende eisen zonder het basisconcept van de besturing te wijzigen. Voor planners en onderhoudstechnici is ook belangrijk dat toebehoren van de 3RT2-contactors in veel gevallen met de 3RH2-hulpcontactors kan worden gecombineerd.

De klimaatbestendige uitvoering, de hoge contactbetrouwbaarheid en de Internationale geschiktheid voor veel markten maken het apparaat tot een robuuste oplossing in de machinebouw, in de productietechniek en in algemene industriële installaties. Daarmee is deze Siemens hulpcontactor een doordachte keuze voor iedereen die inzet op een compact, uitbreidbaar en systeemgeschikt schakelapparaat.
