Description

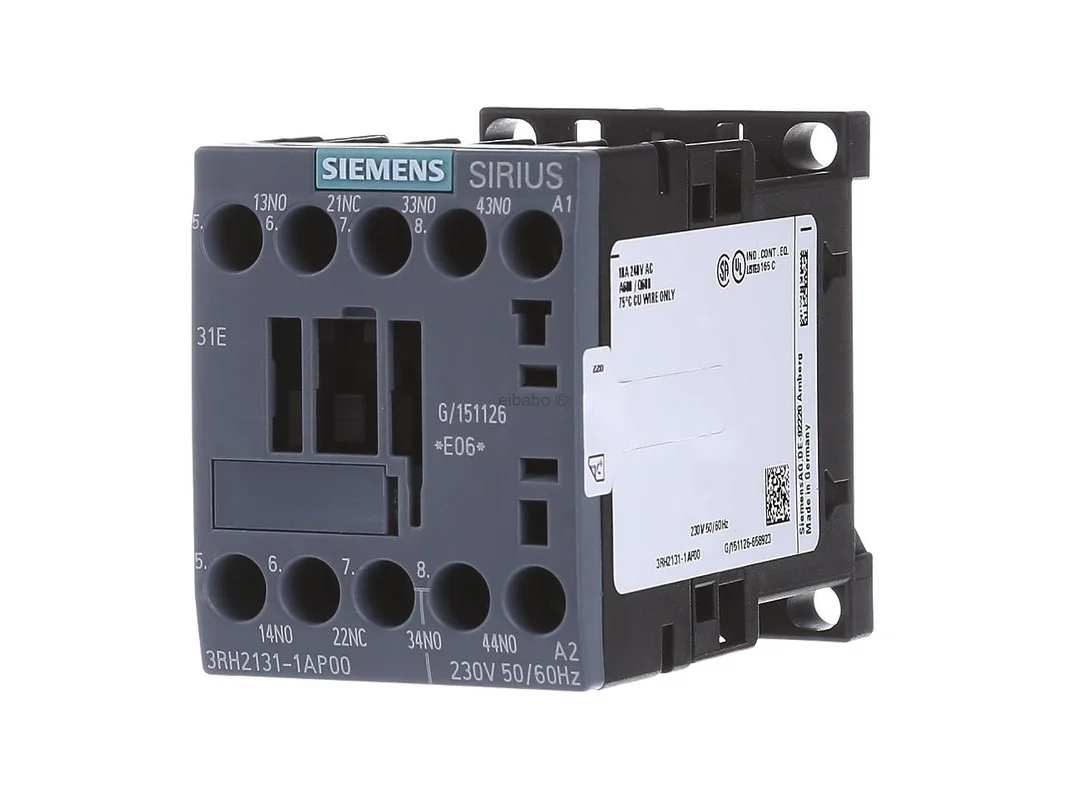

Hulpcontactor 230AC 3S+1NC S00 – Hulprelais 230V AC 0VDC 1NC / 3 NR 3RH2131-1AP00 – Siemens – 4011209847484:

Het Siemens hulprelais 3RH2131-1AP00 is een krachtige oplossing voor het veilig schakelen van stuursignalen in de stuurstroomkring. Met 3 maakcontacten, 1 verbreekcontact, AC 230 V spoelspanning en schroefaansluiting is het apparaat geschikt voor veel taken in de machinebouw, schakelkastbouw en industriële automatisering. De compacte bouwgrootte S00, de hoge contactbetrouwbaarheid en de duidelijke systeemtoewijzing aan de SIRIUS-serie maken dit hulprelais tot een praktisch keuze voor moderne besturingsconcepten.

Precies schakelen in de stuurstroomkring met het Siemens hulprelais 3RH2131-1AP00

Het hulprelais is ontworpen voor het betrouwbaar schakelen van meerdere hulpstroomkringen en ondersteunt een nette signaalverwerking in elektrisch besturingen. De contactcombinatie van 3 maakcontacten en 1 verbreekcontact biedt hoge flexibiliteit bij vrijgaven, meldingen, vergrendelingen en koppeltoepassingen. Dankzij normconforme aansluitbenamingen verloopt de bedrading snel, overzichtelijk en met laag testinspanning.

Producthighlights voordelen

• 3 maakcontacten + 1 verbreekcontact: Ideaal voor veel besturings- en meldingstaken in één apparaat.
• AC 230 V, 50/60 Hz: Geschikt voor veel gangbare besturingsomgevingen.
• Schroefaansluiting: Beproefde techniek voor een stevige bevestiging en overzichtelijke bedrading.
• Bouwgrootte S00: Compact formaat voor ruimtebesparende inbouw.
• SIRIUS 3RH2-serie: Onderdeel van een modern en goed afgestemd systeem.
• Hoge contactbetrouwbaarheid: Ontworpen voor een stabiele werking in de stuurstroomkring.
• Normconforme benamingen: Vergemakkelijken planning, aansluiting en service.
• Klimaatbestendige uitvoering: Geschikt voor veeleisende industriële omgevingen.
• Uitgangsvermenigvuldiging mogelijk: Meerdere hulpstroomkringen kunnen gelijktijdig worden geschakeld.
• Uitbreidbaar concept: De basisuitvoering kan met passende hulpcontacten worden uitgebreid.
• Wereldwijd inzetbaar: Geschikt voor toepassingen met Internationale oriëntatie.
• Opvolger van een beproefde serie: De 3RH2-serie vervangt de eerdere 3RH1-serie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Productserie	SIRIUS 3RH2
Artikelnaam	Hulprelais
Artikelnummer fabrikant	3RH2131-1AP00
Alternatieve schrijfwijze	3RH21311AP00
EAN	4011209847484
Catalogus	Hulprelais-relais
Type	Hulprelais / Contactor Relay
Contactuitvoering	3 maakcontacten + 1 verbreekcontact
Aantal polen basisuitvoering	4-polig
Spoelspanning	230 V AC
Frequentie	50/60 Hz
Aansluittechniek	Schroefaansluiting
Bouwgrootte	S00
Toepassingsgebied	Schakelen van stuursignalen in de stuurstroomkring
Aansluitbenamingen	normconform
Bijzonderheden	klimaatbestendig, hoge contactbetrouwbaarheid, systeemgeschikt
Systeemcompatibiliteit	Toebehoren van de 3RT2-contactors bruikbaar voor S00 tot S3
Normen en toelatingen	geschikt voor Internationale toepassingen, bijv. IEC en UL/CSA

Voordelen, systeemuitbreiding en verschillen binnen de Siemens SIRIUS-serie

In de praktisch toepassing scoort het Siemens hulprelais vooral met zijn duidelijke functie in de stuurstroomkring, de compacte bouwvorm en de goede integratie in het SIRIUS-systeem. Het is bijzonder geschikt wanneer meerdere signalen tegelijk moeten worden geschakeld of veilige vergrendelingen netjes moeten worden opgebouwd. De combinatie van 3 maakcontacten en 1 verbreekcontact is daarbij zeer veelzijdig, omdat ze meld- en vrijgavefuncties in één component samenbrengt.

• Snelle engineering: Eenduidige aansluitbenamingen besparen tijd bij planning en bedrading.
• Flexibele signaalgeleiding: Meerdere stuurpaden kunnen parallel en geordend worden geschakeld.
• Goede systeemnabijheid: Geschikt accessoires uit de 3RT2-omgeving kunnen in veel gevallen mee worden gebruikt.
• Uitbreidbaar: De 4-polige basisuitvoering kan met opklikbare hulpcontacten worden uitgebreid.
• Praktische selectie: Binnen de 3RH2-serie zijn afhankelijk van de toepassing ander contactconfiguraties en AC- en DC-bediening beschikbaar.

In vergelijking met soortgelijke Siemens-uitvoeringen uit dezelfde serie ligt het belangrijkste verschil meestal in de contactcombinatie, de spoelspanning of de aansluittechniek. modellen met een ander contactconfiguratie zijn beter geschikt voor afwijkende besturingslogica, bijvoorbeeld wanneer meer verbreekcontacten voor bewaking of vergrendeling nodig zijn. Varianten met veerklemaansluiting zijn voordelig wanneer een bijzonder snelle en gelijkmatige bedrading gewenst is. Ten opzichte van oudere apparaten uit de 3RH1-serie biedt het 3RH2-platform een moderne systeemintegratie en een op actuele toepassingen afgestemde accessoirestructuur.

Tot vergelijkbare producten van ander gerenommeerde fabrikanten behoren afhankelijk van de uitvoering bijvoorbeeld hulprelais uit series van Schneider Electric, ABB of Eaton. Deze producten vervullen vaak vergelijkbare taken in de stuurstroomkring, maar verschillen vaak in bouwvorm, klemconcept, accessoiressysteem en integratie in het betreft fabrikantplatform. Voor een directe uitwisseling moet daarom vooral worden gelet op contactconfiguratie, spoelspanning, inbouwmaat en systeemcompatibiliteit.

Toepassingsgebieden in automatisering, schakelkastbouw en machinebesturing

• Machinebouw: Voor vrijgaven, meldingen en logische koppelingen in besturingen.
• Schakelkastbouw: Voor het gestructureerd schakelen van meerdere hulpstroomkringen.
• Industriële automatisering: Voor signaalverdeling en statusmelding in installaties.
• Gebouwtechniek: Voor besturingstaken met AC 230 V in de hulpstroomkring.
• Energie- en bedrijfstechniek: Voor koppel-, meld- en vergrendelingsfuncties.

Het hulprelais is een passende keuze voor gebruikers die een compact, systeemgeschikt en betrouwbaar schakelend Siemens-apparaat zoeken voor professioneel gebruik in de stuurstroomkring.

Meerwaarde van de SIRIUS 3RH2-serie, uitbreidbaarheid en wereldwijde inzet

De SIRIUS 3RH2-hulprelais zijn ontworpen voor efficiënt schakelen van stuursignalen en bieden een tijdbesparende aansluittechniek voor het dagelijks gebruik in de schakelkast. Een belangrijk voordeel van de serie is de mogelijkheid tot uitgangsvermenigvuldiging. Daardoor kunnen meerdere hulpstroomkringen gelijktijdig worden geschakeld, wat bij complexere besturingstaken duidelijke voordelen oplevert.

Voor toepassingen met verhoogde veiligheidseisen zijn binnen de serie ook uitvoeringen met gedwongen geleiding verkrijgbaar. Bovendien zijn de apparaten klimaatbestendig uitgevoerd en geschikt voor Internationale projecten. Wie een besturing later wil uitbreiden, profiteert van het modulair basisidee: de 4-polige basis kan met passende, opklikbare hulpcontacten worden uitgebreid tot maximaal 8 polen. Daardoor blijft de planning flexibel, zonder het basisconcept van de installatie te wijzigen.

In tegenstelling tot vermogens- of motorcontactors ligt de focus van dit hulprelais duidelijk op besturings- en signaalfuncties. Het is daarom de juiste keuze wanneer geen lasten, maar gedefinieerde hulpcontacten voor besturingstaken nodig zijn. Juist daarin ligt de grote meerwaarde in het dagelijks gebruik: netjes schakelen, duidelijke signaalgeleiding en eenvoudige integratie in bestaande Siemens-systeemwerelden.
