Description

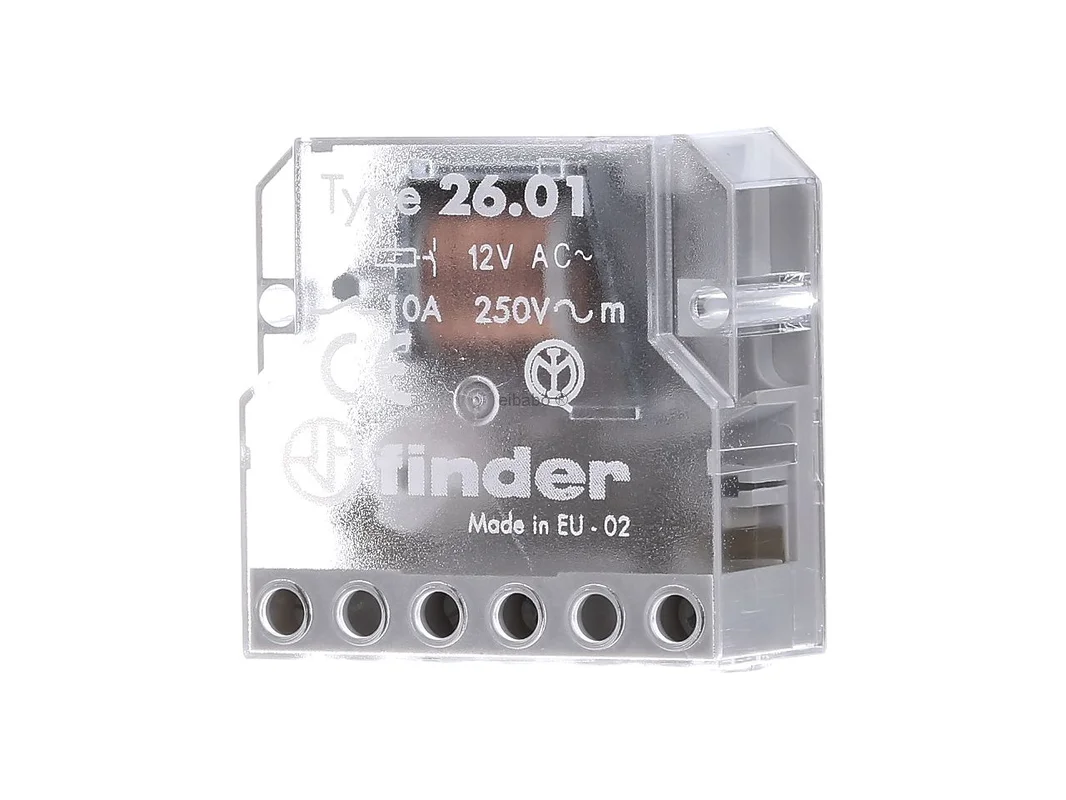

Grendelschakelaar 1NO 10A 12VAC – Vergrendelrelais 12V AC 26.01.8.012.0000 – Finder – 8012823238005:

De Finder impulsrelais bistabiel 1 maakcontact 10A 12V AC inbouwmontage 26.01.8.012.0000 260180120000 is een compacte impulschakelaar voor nauwkeurige schakeltaken in de gebouwinstallatie. Het apparaat is geschikt voor montage in de inbouwdoos of op chassis en combineert bistabiele schakeltechniek met een laag stuurvermogen, een duidelijke schakelsequentie en solide contacttechniek. Daarmee is het een sterke keuze voor lichtbesturingen, drukknopcircuits en ruimtebesparende installaties met 12 V AC stuurspanning.

Efficiënte schakeltechniek voor inbouwmontage en compacte installaties

De impulschakelaar werkt met een bistabiele functie. Dat betekent dat de schakeltoestand na de impuls behouden blijft. Daardoor is het relais ideaal voor toepassingen waarbij verbruikers comfortabel via drukknoppen in- en uitgeschakeld moeten worden. De schakelsequentie uit en aan is duidelijk gedefinieerd en zorgt voor een eenvoudige integratie in klassieke besturingsconcepten.

Met 1 maakcontact, 10 A schakelstroom en AgNi-contactmateriaal is het relais ontworpen voor veel typische belastingstypen in woningbouw en utiliteitsbouw. De compacte bouwvorm ondersteunt het gebruik in krappe inbouwsituaties. Door de beschermingsgraad IP20 is het model bedoeld voor beschermde binnenruimtes.

Producthighlights voordelen

• Bistabiele functie: De schakeltoestand blijft na de stuurimpuls behouden.
• Voor 12 V AC besturing: Geschikt voor installaties met lage stuurspanning.
• 1 maakcontact: Ideaal voor eenvoudige in- en uitschakeltaken.
• 10 A schakelstroom: Geschikt voor veel gangbare belastingen in de installatie.
• Inbouw of chassis: Flexibele montage afhankelijk van de inbouwlocatie.
• Compacte bouwvorm: Goed voor krappe dozen en overzichtelijke bedrading.
• AgNi-contactmateriaal: Robuuste contacttechniek voor betrouwbaar schakelen.
• Duidelijke schakelsequentie: Uit en aan voor eenvoudige bedieningslogica.
• Veelzijdige belastingstypen: Ook geschikt voor verschillende lamptypen.
• Voor binnenruimtes: Beschermingsgraad IP20 voor gebruik in beschermde omgeving.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Finder
Artikelnaam	Finder impulsrelais bistabiel 1 maakcontact 10A 12V AC inbouwmontage 26.01.8.012.0000 260180120000
Artikelnummer fabrikant	26.01.8.012.0000
EAN	8012823238005
Catalogus	impulsschakelaar
Producttype	impulsrelais / impulsschakelaar
Serie	26.01
Uitvoering	bistabiel, impulsrelais
Contacttype	1 maakcontact
Nominale stroom	10 A
Nominale spanning	250 V AC
Spoelspanning	12 V AC
Spoelvermogen	4,5 VA
Spoelweerstand	17 Ohm
Schakelsequentie	uit/aan
Contactmateriaal	AgNi
Montagewijze	in inbouwdoos of op chassis
Aansluittechniek	schroefklemmen
Beschermingsgraad	IP20
Bedrijfstemperatuur	-40 tot +40 °C
Max. contactspanning	400 V AC

Praktische voordelen, toepassingssterktes en zinvolle alternatieven

Dit impulsrelais is bijzonder interessant voor installaties waarin een compacte bouwvorm, een lage stuurspanning en een blijvende schakelstand gevraagd zijn. Typische toepassingen zijn lichtbesturingen met drukknoppen, schakeltaken in technische ruimtes, besturingen in kleine verdeelkasten evenals oplossingen op het gebied van bel-, signaal- of hulpbesturing met 12 V AC.

• Minder continue belasting van de spoel: De bistabiele techniek houdt de stand vast zonder voortdurende aansturing.
• Zuivere drukknopbesturing: Goed voor klassieke impulsschakelingen in gebouwen.
• Ruimtebesparende inbouw: Geschikt voor inbouwdozen en compacte schakelpunten.
• Brede belastbaarheid: Bruikbaar voor ohmse en meerdere voor verlichting typische belastingen.
• Duidelijke systeemlogica: Ideaal wanneer bewust slechts één maakcontact nodig is.

In het Finder-assortiment zijn vergelijkbare varianten van dezelfde serie verkrijgbaar met een andere spoelspanning. Modellen zoals de uitvoering met 24 V AC of 230 V AC zijn technisch nauw verwant, maar worden in andere besturingsomgevingen gebruikt. Wie al een 24 V AC- of 230 V AC-drukknopbesturing in het object heeft, kiest de passende spoelversie. De 12 V AC-variant is bijzonder geschikt voor toepassingen met gescheiden laagspanningsbesturing.

Vergeleken met Finder-relais met extra functies of geïntegreerde elektronica blijft deze uitvoering bewust gefocust. Zij is ideaal wanneer een klassieke impulsschakelaar zonder dimfunctie, zonder tijdfunctie en zonder complexe logica gezocht wordt. Dat vereenvoudigt planning, bedrading en foutopsporing.

Als vergelijkbare producten van andere fabrikanten komen afhankelijk van de toepassing bijvoorbeeld Eltako-impulsschakelaars voor inbouw- of DIN-railmontage, impulsrelais van Hager of installatierelais van Schneider Electric in aanmerking. Eltako biedt vaak zeer brede varianten voor centrale besturingen of universele spanningen. Hager is sterk in verdeelomgevingen en bij systeembouw. Schneider Electric zet vaak in op modulaire oplossingen voor schakelkasten. Doorslaggevend is daarom vooral of inbouwmontage, 12 V AC-stuurspanning en een bistabiele één-contactoplossing vereist zijn.

Schakelvermogen en belastingstypen voor veilig gebruik in het dagelijks leven

Voor praktisch gebruik biedt het relais een gedifferentieerde belastinguitvoering. Bij 230 V AC zijn tot 2500 VA in AC1 en 500 VA in AC15 mogelijk. Voor verlichtingstoepassingen zijn passende waarden beschikbaar voor gloei- en halogeenlampen tot 800 W, voor gecompenseerde fluorescentielampen tot 360 W en voor niet-gecompenseerde fluorescentielampen tot 400 W.

Ook bij moderne lichtbronnen blijft het apparaat veelzijdig inzetbaar. Spaarlampen evenals LED bij 230 V AC zijn elk voorzien tot 200 W. Voor laagspanningshalogeenlampen of LED met EVG is tot 200 W mogelijk. Bij laagspanningshalogeenlampen of LED met KVG is tot 400 W toegestaan. Deze gegevens helpen bij de nauwkeurige keuze voor lichtcircuits met verschillende voorschakeltypen en belastingprofielen.

Het Finder impulsrelais is daarmee een doordachte oplossing voor installateurs en planners die een compacte, duidelijk uitgelegde en veelzijdig bruikbare impulsschakelaar voor 12 V AC-stuurcircuits zoeken.
