Description

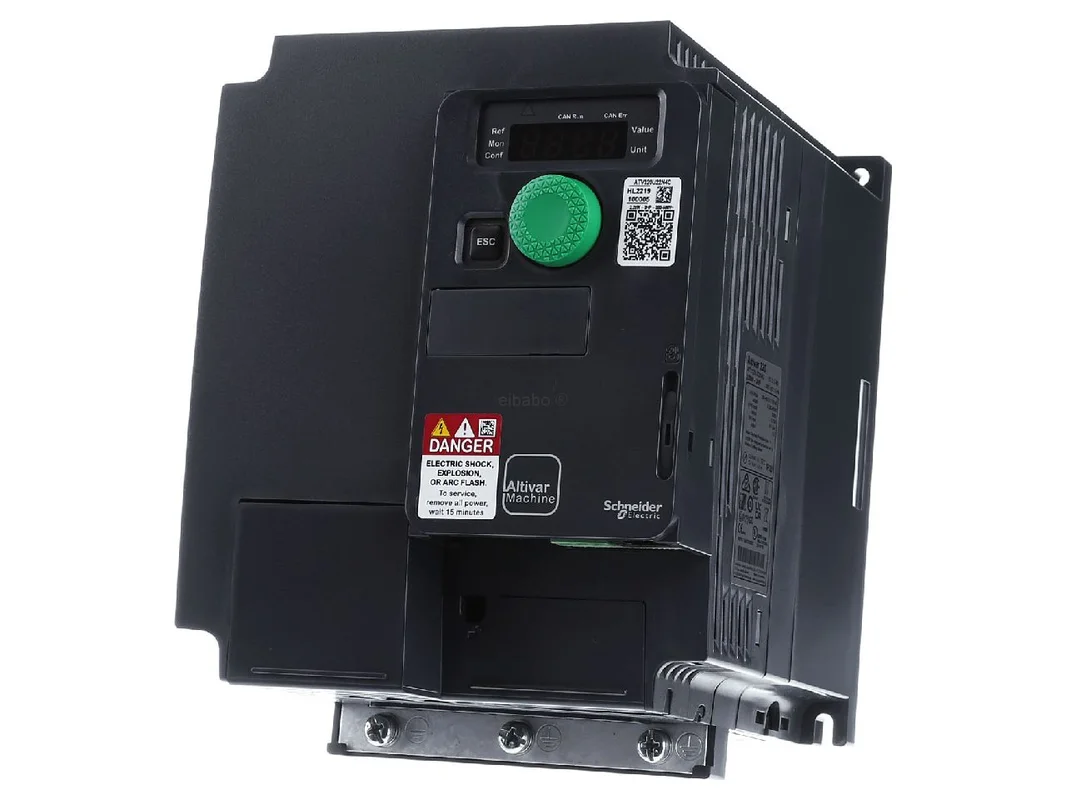

Frequentieomvormer ATV320 2.2kW, 380-500V, 3-p ATV320U22N4C – Schneider Electric – 3606480966767:

De Schneider Electric frequentieregelaar ATV320U22N4C is een compacte 3-fasenaandrijving voor veeleisende machines en moderne automatiseringsoplossingen. Met 2,2 kW motorvermogen, een breed netbereik van 380 tot 500 V en hoge regelnauwkeurigheid is het apparaat geschikt voor nauwkeurige toerentalregeling, stabiele processen en een efficiënte motorbesturing in industriële omgevingen.

Precieze compacte aandrijving voor machinebouw en slimme aandrijftaken

De aandrijving is ontworpen voor het gebruik van asynchrone en synchrone motoren in open-loop. De sensorloze vectorregeling zorgt voor een rustige loop, goede dynamiek en constant vermogen, ook bij wisselende belastingen. Dankzij intuïtieve bediening, snelle ingebruikname en praktijkgerichte voorinstellingen kan de regelaar efficiënt in nieuwe of bestaande installaties worden geïntegreerd.

Producthighlights voordelen

• Compacte bouwvorm: Zeer geschikt voor schakelkasten met beperkte ruimte.
• 3-fasige voeding: Geschikt voor industriële netten van 380 tot 500 V.
• 2,2 kW vermogen: Passend voor veel transport-, pomp-, ventilator- en machineaandrijvingen.
• Hoge regelnauwkeurigheid: sensorless Vector Control ondersteunt stabiel toerental en goed aanloopgedrag.
• Flexibele motorbesturing: Ondersteunt asynchrone en synchrone motoren in open-loop.
• Veelzijdige regelmodi: SVC, U/F, U/F2 en energiebesparingsfunctie voor aangepaste toepassingen.
• Maximale uitgangsfrequentie: Tot 599 Hz voor een breed toepassingsgebied.
• Geïntegreerd EMC-filter: Categorie C2, indien nodig deactiveerbaar.
• Ontstoringsfilter klasse A: Reeds geïntegreerd en indien nodig uitschakelbaar.
• Geïntegreerde veiligheid: Met STO, SS1, SLS, GDL en SMS voor meer machineveiligheid.
• 4-kwadrantbedrijf: Geïntegreerde remmodule maakt dynamische remprocessen zonder extra module mogelijk.
• Eenvoudige ingebruikname: Plug Drive en gangbare voorinstellingen besparen tijd.
• Flexibele in- en uitgangen: 6 logische ingangen en 3 analoog ingangen voor veelzijdige aansluiting.
• Geschikt voor IT-net: Ontworpen voor gebruik op IT-netten.
• Comfort bij configuratie: Parameters kunnen worden geladen, bewerkt en opgeslagen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Schneider Electric frequentieregelaar 3-fasig 2,2 kW 380-500 V compacte aandrijving ATV320U22N4C
Artikelnummer fabrikant	ATV320U22N4C
EAN	3606480966767
Catalogus	Frequentieregelaars < 1 kV
Productreeks	Altivar Machine ATV320
Producttype	Frequentieregelaar / compacte aandrijving
Voeding	3-fasig 380-500 V AC, 50/60 Hz
motorvermogen	2,2 kW
Bouwvorm	compact
Afmetingen	140 x 228 x 158 mm met EMC-plaat
Max. uitgangsfrequentie	599 Hz
motortypen	Asynchrone en synchrone motoren in open-loop
Regelmethode	SVC, U/F, U/F2, energiebesparingsfunctie
EMC	geïntegreerd EMC-filter categorie C2, deactiveerbaar
Ontstoringsfilter	klasse A, geïntegreerd, deactiveerbaar
Veiligheidsfuncties	STO, SS1, SLS, GDL, SMS
Logische ingangen	6, meervoudig toewijsbaar
Analoge ingangen	3, waarvan 2 als digitale ingangen bruikbaar
Remfunctie	geïntegreerde remmodule voor 4-kwadrantbedrijf
Netvorm	geschikt voor IT-netten
Communicatie	Modbus serieel, CANopen
Beschermingsgraad	IP20
Uitgangsstroom	5,5 A bij 4 kHz voor Heavy Duty

Sterke aandrijffuncties voor machines, processtabiliteit en gerichte systeemkeuze

In de machinebouw scoort de compacte aandrijving met snelle parametrering, robuuste regeling en geïntegreerde veiligheid. Dat is vooral voordelig bij transporttechniek, verpakkingsmachines, bewerkingsinstallaties, pompen en ventilatoren. De sensorloze vectorregeling verbetert de looprust en ondersteunt een schoon gedrag bij lastwisselingen. De geïntegreerde remmodule is vooral interessant wanneer snelle vertraging of dynamische bewegingen vereist zijn.

• Voor complexe machines: Ontworpen voor veeleisende automatiseringstaken.
• Korte ingebruiknametijd: Fabrieksmatig praktijkgericht voorbereid.
• Meer veiligheid in het proces: Belangrijke safety-functies direct in het apparaat.
• Nette schakelkastoplossing: Compacte bouwvorm met geïntegreerde EMC-ondersteuning.
• Energie-efficiënt: Met energiebesparingsmodus voor passende lastprofielen.

Binnen het assortiment van de fabrikant is de serie Altivar Machine ATV320 ontworpen voor machinetoepassingen. In vergelijking met eenvoudigere regelaars met focus op basisfuncties biedt deze meestal meer regelopties, meer safety en een sterkere integratie in moderne machineconcepten. Ten opzichte van grotere aandrijvingen uit hogere vermogensklassen ligt het voordeel van dit model in de ruimtebesparende bouwvorm en de goede geschiktheid voor compacte machineassen en standaardaandrijvingen.

Tot vergelijkbare oplossingen van andere fabrikanten behoren, afhankelijk van de toepassing, bijvoorbeeld Siemens SINAMICS V20, Danfoss VLT Micro Drive FC 51 en ABB ACS355. Deze apparaten zijn eveneens gangbaar voor toerentalgeregelde standaardtaken. Het wezenlijke verschil zit hier vaak in de functionele omvang voor safety, in de machinegerichtheid, in de regelmodi en in de integratie in bestaande automatiseringsomgevingen. Wie geïntegreerde veiligheidsfuncties, flexibele parametrering en een duidelijke focus op machinebouw zoekt, is met de ATV320-serie meestal bijzonder goed uitgerust.

Toepassingsgebieden

• Machinebouw: Voor bewerkings-, verpakkings- en productiemachines.
• Transporttechniek: Voor banden, transportassen en materiaalstroom.
• Pompen en ventilatoren: Met efficiënte toerentalaanpassing in het proces.
• Automatiseringsinstallaties: Voor compacte schakelkasten en modulaire systemen.
• Toepassingen met rembehoefte: Voordelig bij dynamische lastwisselingen.
• IT-netten: Geschikt voor passende industriële netstructuren.

Meerwaarde voor planning, parametrering en praktijkgerichte toepassing

De frequentieregelaar is ontworpen voor eenvoudige en snelle integratie in industriële installaties. Plug Drive vergemakkelijkt de start, terwijl typische applicaties al zinvol zijn voorbereid. Voor service, back-up en aanpassingen kunnen configuraties comfortabel worden geladen, opgeslagen en bewerkt. Dat vereenvoudigt het werk bij seriemachines, ombouwingen en onderhoud aanzienlijk.

Een ander voordeel is de veelzijdige I/O-uitrusting. Zes vrij bruikbare logische ingangen en drie analoog ingangen bieden ruimte voor sensoren, vrijgaven, setpoints en eenvoudige extra functies. Twee van de analoog ingangen kunnen bovendien als digitale ingangen worden gebruikt. Zo kan de aandrijving flexibel aan verschillende machineconcepten worden aangepast.

Ook op het gebied van net- en storingsgedrag is het model praktijkgericht ontworpen. Het geïntegreerde EMC-filter van categorie C2 evenals het uitschakelbare ontstoringsfilter ondersteunen een nette integratie in veel industriële omgevingen. De meegeleverde EMC-plaat is bedoeld voor montage door de klant en helpt bij een gestructureerde installatie in de schakelkast.

De Schneider Electric ATV320U22N4C is een sterke keuze voor iedereen die een compacte, veilige en veelzijdige frequentieregelaar zoekt voor moderne machines en industriële aandrijftaken.
