Voorbeelden van toepassingen:

-kookgroep : na het aanzetten van elektrische kookgroep, de afzuiging automatisch starten

-zaagmachine : na het starten van een (circel)zaag, de afzuiginstallatie automatisch starten

-Voorrang : na het aanzetten van een groep, een andere groep uitzetten om te voorkomen dat er teveel stroom wordt getrokken

-algemeen : na het wegvallen van een (onder)stroom, een alarm geven via het contact

-detectie : detecteren of een motor stroom trekt, en niet alleen of er spanning op staat

Voordelen:

-Positieve logica, bij het herkennen van een fout valt het uitgangscontact af.

-Alle instellingen kunnen aan de voorzijde met een schroevendraaier worden verricht.

-Meerkleuren LED-statusindicatie – railmontage EN60715

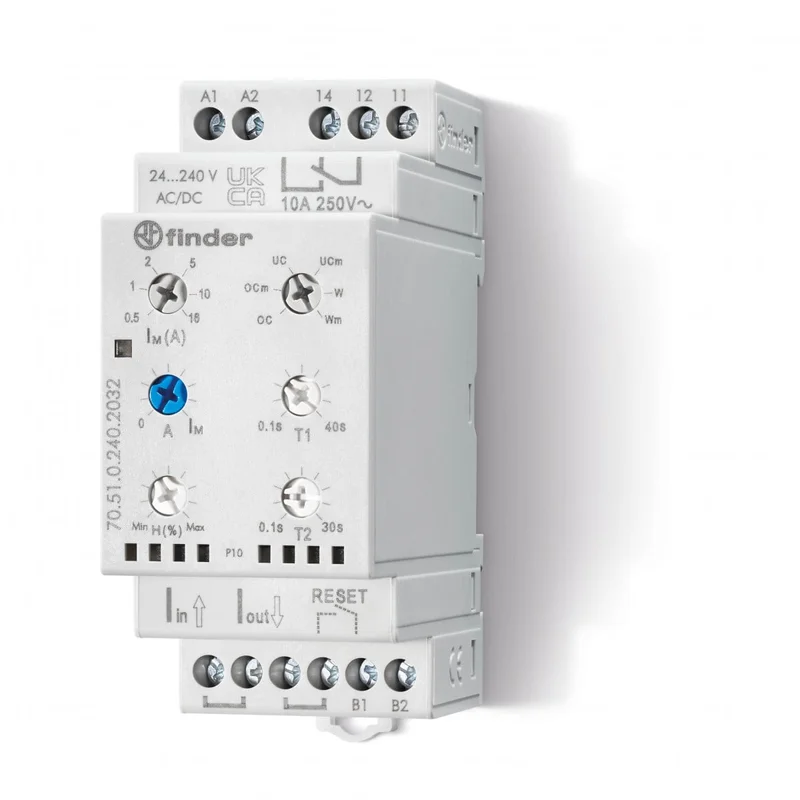

Kenmerken

• 1 wisselcontact 10 A

• Nominale voedingsspanning 24…240 V AC/DC • 6 detectiebereiken:0.5 – 1 – 2 – 5 – 10 – 16 A

• 6 functies:

– Onderstroom met of zonder memory

– Overstroom met of zonder memory

– Stroombereik met of zonder memory

– Instelbare hysteresis (5…50)% (1…99% stroombereikbewaking)

– Inschakelblokkeertijd 0.1…40 sec

– In-/uitschakelvertragingstijd 0.1…30 sec

• Toepasbaar met stroomtransformator tot 600 A

• LED-indicatie contactstatus

Als de stroom zich buiten de grenswaarde bevindt, zal het relaiscontact na afloop van de ingestelde tijd T2 afschakelen.

Als de stroom zich weer binnen de grenswaarde (± Hysteresis H) bevindt:

– bij de functie “zonder Memory”, wordt het uitgangscontact automatisch gereset, d.w.z. weer gesloten na de ingestelde tijdvertraging zonder rekening te houden met de voorgaande gebeurtenis.

– bij de functie “met Memory” blijft het contact geopend.

Om te resetten, moet de voedingsspanning UIT en weer IN geschakeld worden of een drukknop op de RESET aansluitklemmen worden bediend.

Tijdens de inschakelblokkeertijd T1 wordt er geen stroombewaking uitgevoerd.

Klasse	Stroomrelais
Merk	Finder
Serie	70
Breedte	35 mm
Met afneembare klemmen	Nee
Aantal contacten als wisselcontact	1
Uitvoering elektrische aansluiting	Schroefaansluiting
3-fasen-hysterese mogelijk	Nee
Min. instelbare opkomvertragingstijd	0.1 s
Min. instelbare afvalvertragingstijd	0.1 s
1-fase-hysterese mogelijk	Ja
3-fasen-onderstroom mogelijk	Nee
3-fasen-overstroom mogelijk	Nee
Bevat functie gelijkspanningsoverstroom	Ja
1-fase-overstroom mogelijk	Ja
Hoogte	88.8 mm
Diepte	60.8 mm
Aantal contacten als verbreekcontact	0
Aantal contacten als maakcontact	0
1-fase-onderstroom mogelijk	Ja
Bevat functie gelijkspanningsonderstroom	Ja
Functie gelijkstroomhysterese	Ja
Max. toegestane afvalvertragingstijd	30 s
Max. toegestane opkomvertragingstijd	30 s
Externe stroomtransformator	Ja
Stroommeetbereik	0.5 – 16 A
