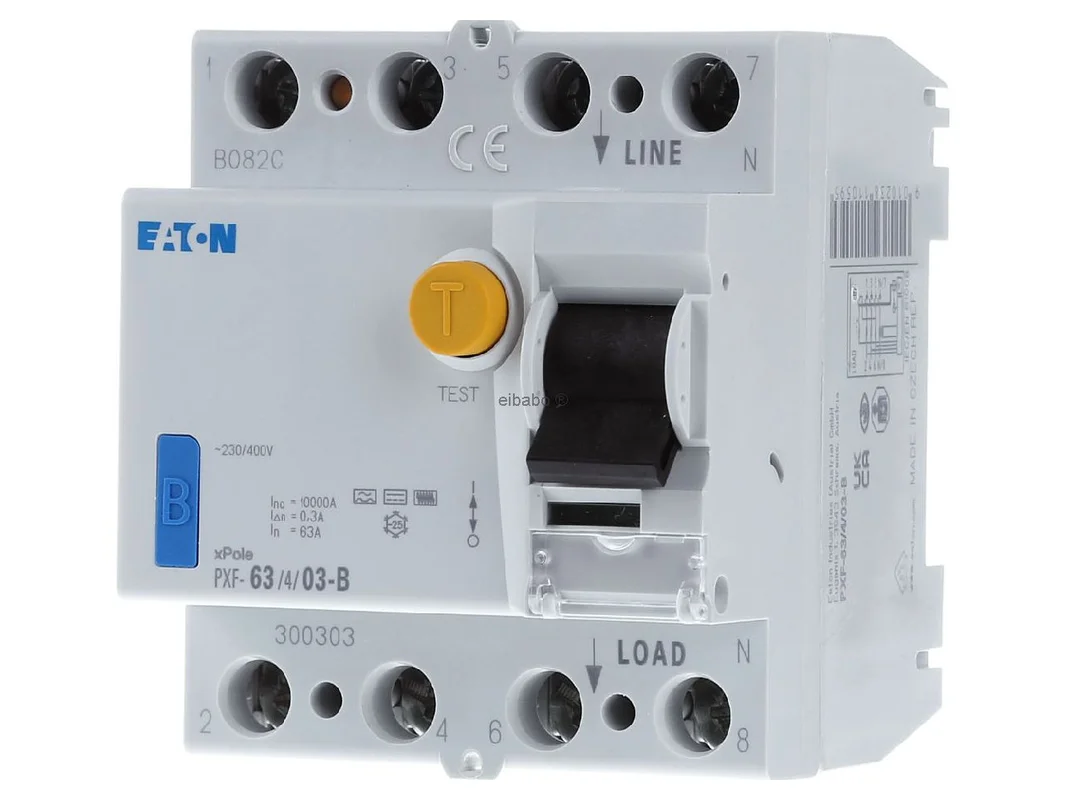

FI-schakelaar 63A, 4p, 300mA, type B – Aardlekschakelaar 4-p PXF-63/4/03-B – Eaton – 300303 – 9010238110595:

De Eaton aardlekschakelaar, allstroomgevoelig, 4-pin 63A 300mA type B PXF-63/4/03-B 300303 is ontworpen voor moderne verdeelinrichtingen met hoge eisen aan veiligheid en bedrijfszekerheid. Als FI-schakelaar van type B detecteert hij naast wissel- en pulserende foutstromen ook gladde gelijkfoutstromen. Daardoor is hij de passende keuze voor installaties met omvormers, laadeenheden, aandrijvingen of ander vermogenselektronica in woning- en utiliteitsbouw.

Eaton PXF-63/4/03-B voor veeleisende stroomkringen

Dit 4-polige beveiligingsapparaat werkt met een nominale stroom van 63 A en een nominale foutstroom van 300 mA. De allstroomgevoelige detectie verhoogt de veiligheid daar waar klassieke type-A-apparaten hun grenzen kunnen bereiken. Dankzij de uitvoering voor de DIN-rail kan de schakelaar netjes in passende verdeelkasten worden geïntegreerd. De hoge kortsluitvastheid en de normconforme uitvoering onderstrepen het gebruik in professioneel geplande installaties.

Producthighlights voordelen

• Allstroomgevoelig type B: Detecteert wisselstroom, pulserende gelijkfoutstromen en gladde gelijkfoutstromen.
• 4-polige uitvoering: Geschikt voor meerfasige netten met nulleider.
• 63 A nominale stroom: Voor krachtige stroomkringen in woning- en utiliteitsbouw.
• 300 mA nominale foutstroom: Zinvol voor toepassingen met focus op installatie- en brandbeveiliging.
• 10 kA kortsluitvastheid: Robuuste uitvoering voor veeleisende installaties.
• Montage op DIN-rail: Snelle en normconforme integratie in verdeelinrichtingen.
• Extra voorzieningen mogelijk: Flexibel voor de uitbreiding van passende schakelinstallaties.
• Vergrendelingsvoorziening aanwezig: Ondersteunt meer veiligheid tijdens bedrijf en bij servicewerkzaamheden.
• Geschikt voor moderne elektronica: Een sterke oplossing voor omvormers, laadpunten en geregelde aandrijvingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	PXF-63/4/03-B
Artikelnummer fabrikant	300303
EAN	9010238110595
Catalogus	Aardlekschakelaar
Producttype	Aardlekschakelaar
Serie	xPole PXF
Uitvoering	allstroomgevoelig, type B
Aantal polen	4-polig
Nominale stroom In	63 A
Nominale foutstroom IΔn	300 mA
Nominale spanning	230/400 V AC
Nominale isolatiespanning Ui	440 V
Nominale stootspanning Uimp	4 kV
Nominale kortsluitvastheid Icn	10 kA
Stootstroombestendigheid	0,25 kA
Frequentie	50 Hz
Montagewijze	DIN-rail
Breedte in module-eenheden	4
Inbouwdiepte	70,5 mm
Beschermingsgraad	IP20
Selectief type	nee
Kortstondig vertraagd	nee
Met vergrendelingsvoorziening	ja
Extra voorzieningen mogelijk	ja
Geleiderdoorsnede eendraads	1,5 tot 35 mm²
Geleiderdoorsnede meerdradig	1,5 tot 16 mm²
Bedrijfstemperatuur	-25 tot +50 °C
Vervuilingsgraad	2
Normen	IEC/EN 61008, IEC/EN 62423

Type-B-beveiliging voor omvormers, laadpunten en gevoelige netten

De Eaton aardlekschakelaar, allstroomgevoelig, 4-pin 63A 300mA type B PXF-63/4/03-B 300303 is vooral geschikt voor stroomkringen waarin elektronische modules gladde gelijkfoutstromen kunnen veroorzaken. Daartoe behoren onder ander frequentieregelaars, toerengeregelde aandrijvingen, laadinfrastructuur, commerciële techniek en ander toepassingen met vermogenselektronica. In vergelijking met Eaton type-A-apparaten is type B ontworpen voor een breder spectrum aan foutstroomvormen.

• Meer veiligheid bij elektronica: Ontwikkeld voor netten met omvormertechniek en elektronische verbruikers.
• Geschikt voor woning- en utiliteitsbouw: Toepasbaar in gebouwen met moderne energie- en aandrijftechniek.
• Duidelijke afbakening ten opzichte van type A: Type A beschermt niet tegen alle gladde gelijkfoutstromen.
• Verschil met selectieve Eaton-varianten: De uitvoering -S/B is selectief en wordt eerder gebruikt voor getrapte beveiligingsconcepten.
• Verschil met Eaton Bfq: Bfq-varianten zijn interessant voor bepaalde toepassingen met toerengestuurde aandrijvingen en verhoogde storingsbestendigheid.

Binnen het Eaton-programma zijn vergelijkbare varianten beschikbaar die afhankelijk van het beveiligingsconcept zinvol kunnen zijn. Het model PXF-63/4/003-B werkt eveneens met 63 A en 4 polen, maar schakelt al uit bij 30 mA en is daarmee sterker gericht op persoonsbeveiliging. De variant PXF-63/4/03-S/B biedt 300 mA, maar in selectieve uitvoering voor afgestemde beveiligingsniveaus. Voor toepassingen met bijzondere eisen aan aandrijvingen kan een Bfq-uitvoering uit het Eaton-programma de geschiktere keuze zijn.

Ook ander gerenommeerde fabrikanten voeren vergelijkbare type-B-aardlekschakelaars. Apparaten van ABB, Doepke of Siemens zijn afhankelijk van de serie op vergelijkbare wijze inzetbaar, maar verschillen vaak in bouwhoogte, aansluitconcept, toebehoren, uitschakelkarakteristiek of in de uitvoering voor bepaalde omvormer- en laadtoepassingen. Voor een zorgvuldige selectie moeten netvorm, belastingstype, normvereisten en het beveiligingsconcept van de installatie altijd gezamenlijk worden beoordeeld.

Toepassingsgebieden en technische meerwaarde

• Laadinfrastructuur: Geschikt voor stroomkringen waarin DC-foutstromen kunnen optreden.
• Frequentieregelaars: Zinvol bij geregelde motoren en aandrijfsystemen.
• Utiliteitsbouw: Geschikt voor werkplaats, bedrijfsruimten en technische gebouwinstallaties.
• Woningbouw met moderne techniek: Een goede oplossing voor veeleisende verdeelinrichtingen.
• Installaties met reserve voor uitbreiding: Extra voorzieningen maken meer flexibiliteit mogelijk.

Aardlekschakelaar PXF, 4-polig, met 63 A nominale stroom, 10 kA nominale kortsluitvastheid en 0,3 A nominale foutstroom, ontworpen voor schakelapparaten in woning- en utiliteitsbouw. De combinatie van allstroomgevoelig type B, DIN-railmontage en robuuste uitvoering maakt het apparaat tot een sterke oplossing voor moderne beveiligingsconcepten met elektronische belastingen.
