Description

Faserail 3+N 2-rij links – Fasebusbar 3-polig 16mm² 146mm KCF663L – Hager – 3250613730222:

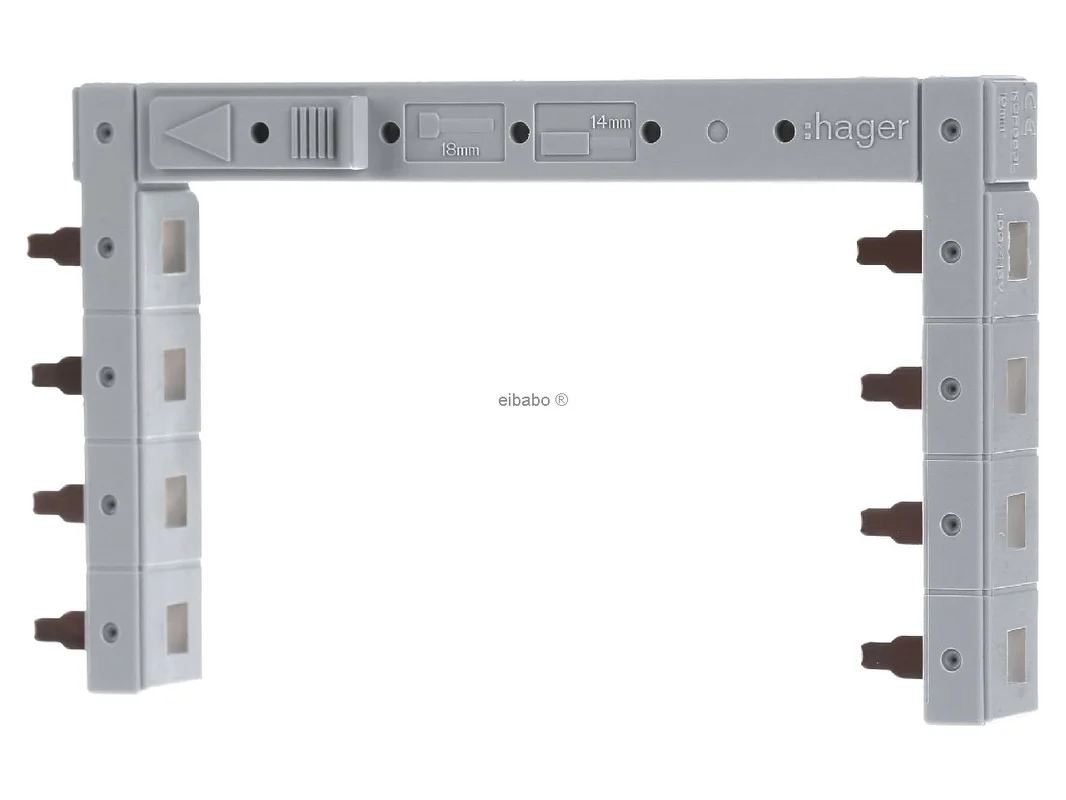

De Hager-faserail 3+N 2-rijig links verticaal KCF663L is ontworpen voor een nette, veilige en tijdbesparende stroomverdeling in modulair schakelinstallaties. Met 3 polen plus nulleider, verticale opstelling en linker uitvoering ondersteunt zij een duidelijke bedrading in schakelkasten en onderverdelingen. Het geïsoleerde verzamelrailsysteem zorgt voor een robuuste verbinding tussen passende schakelapparaten en is bijzonder geschikt voor gestructureerde verdelingen met hoge praktisch toepasbaarheid.

Efficiënte stroomverdeling met Hager KCF663L

Deze faserail is afgestemd op gebruik in 2-rijige installaties en vergemakkelijkt de opbouw van overzichtelijke voedings- en verdeelstructuren. De verticale uitvoering bevordert een geordende apparaatopbouw, vooral daar waar aardlekschakelaars of ander modulair componenten plaatsbesparend en logisch met elkaar verbonden moeten worden. Door de combinatie van 3 fasen en N-leider is zij voor veel typische taken in de energieverdeling een praktijkgerichte oplossing.

Producthighlights voordelen

• 3+N uitvoering: Geschikt voor de verdeling van drie fasen en nulleider in compacte installaties.
• Verticale bouwvorm: Ondersteunt een duidelijke opbouw in schakelkast en onderverdeling.
• Linker uitvoering: Passend voor installaties met een links voedings- of apparaatconcept.
• 2-rijig toepasbaar: Ontworpen voor gebruik in passende 2-rijige apparaatcombinaties.
• Geïsoleerde uitvoering: Bevordert een hoog veiligheidsniveau bij vakkundige montage.
• Robuuste verbinding: Zorgt voor een betrouwbare koppeling tussen modulair schakelapparaten.
• Tijdbesparende bedrading: Kan de inspanning bij opbouw en structurering van de verdeling verminderen.
• Merkkwaliteit van Hager: Ontwikkeld voor veeleisende taken in de moderne elektrisch installatie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Hager
Artikelnaam	Faserail 3+N 2-rijig links verticaal KCF663L
Artikelnummer fabrikant	KCF663L
EAN	3250613730222
Catalogus	Voedings-afgaande kabelboom
Producttype	Faserail / verzamelrailsysteem
Aantal polen	4
Uitvoering	3-polig + N, links, verticaal, 2-rijig
Nominale stroom	63 A
Lengte	146 mm
Systeemmaat	125 mm
Aansluitdoorsnede massieve geleider	10 mm²
Stootspanningsvastheid Uimp	4000 V
Vorm van de aansluiting	Penaansluiting
Kleur	3 x bruin / 1 x blauw
Toepassingsgebied	Modulaire schakelinstallaties, schakelkasten, onderverdelingen

Voordelen, toepassing en afbakening bij verticale 3+N verzamelrails

In de praktijk scoort de Hager-faserail 3+N 2-rijig links verticaal KCF663L met een duidelijke lijnvoering van de voeding en een stabiele verbinding tussen passende apparaten. Juist in onderverdelingen met beperkte ruimte helpt de verticale bouwvorm om de bedrading logisch te structureren en de montageopbouw overzichtelijk te houden.

• Meer orde: Verticale aansluiting kan de apparaatverbinding netjes structureren.
• Praktijkgericht voor verdelingen: Bijzonder geschikt voor schakelkast en onderverdeling.
• Veilige contactverbinding: De geïsoleerde bouwvorm ondersteunt een beschermde toepassing.
• Passend voor modulair systemen: Zinvol bij afgestemde rij-opbouwen met Hager-apparaten.

Vergeleken met horizontaal faserails van dezelfde fabrikant is deze uitvoering toegesneden op verticale opstellingen. Dat is vooral voordelig wanneer de inbouwsituatie een verticale verbinding tussen rijen of apparaten vereist. Ten opzichte van rechts uitgevoerde varianten ligt het wezenlijke verschil in de inbouwrichting en in het verloop van de voeding. Voor de keuze is daarom niet alleen het aantal polen, maar vooral de exacte positie in de verdeler doorslaggevend.

Tot vergelijkbare Hager-oplossingen behoren verticale faserails met een ander richting of afwijkende poolbezetting. Varianten met rechter uitvoering zijn geschikt voor spiegelbeeldige opbouwen. Andere Hager-uitvoeringen voor horizontaal montage zijn dan de betere keuze wanneer apparaten in één rij zijdelings met elkaar verbonden moeten worden. Bij FI-gerelateerde toepassingen moet altijd op de passende geometrie van de gebruikte schakelapparaten worden gelet.

Als vergelijkbare producten van ander fabrikanten komen afhankelijk van de opbouw bijvoorbeeld faserails van ABB, Siemens of Eaton in aanmerking. Deze verschillen vaak in contactvorm, deelmaat, apparaatvrijgave en systeemcompatibiliteit. Een directe uitwisseling is daarom niet zonder meer zinvol. Vooral bij verticale 3+N-oplossingen moet altijd worden gecontroleerd of het betreft systeem exact past bij de gebruikte beveiligings- en schakelapparaten.

Voor modulair schakelinstallaties, onderverdelingen en gestructureerde voedingen

Het verticale verzamelrailsysteem is ontwikkeld voor een efficiënte verdeling en het beheer van stroomstromen binnen een installatie. Het is geschikt voor modulair schakelinstallaties en ondersteunt een belastbare, veilige verbinding tussen schakelapparaten. Daarmee is deze uitvoering een goede keuze voor toepassingen in schakelkasten en onderverdelingen waarin een geordende stroomgeleiding, passende 3+N-structuur en een nette apparaatverbinding gevraagd zijn.

De Hager KCF663L is een doordachte faserail voor professionele gebruikers die bij verticale 2-rijige installaties inzetten op een veilige verbinding, duidelijke structuur en merkconforme systeempassing.
