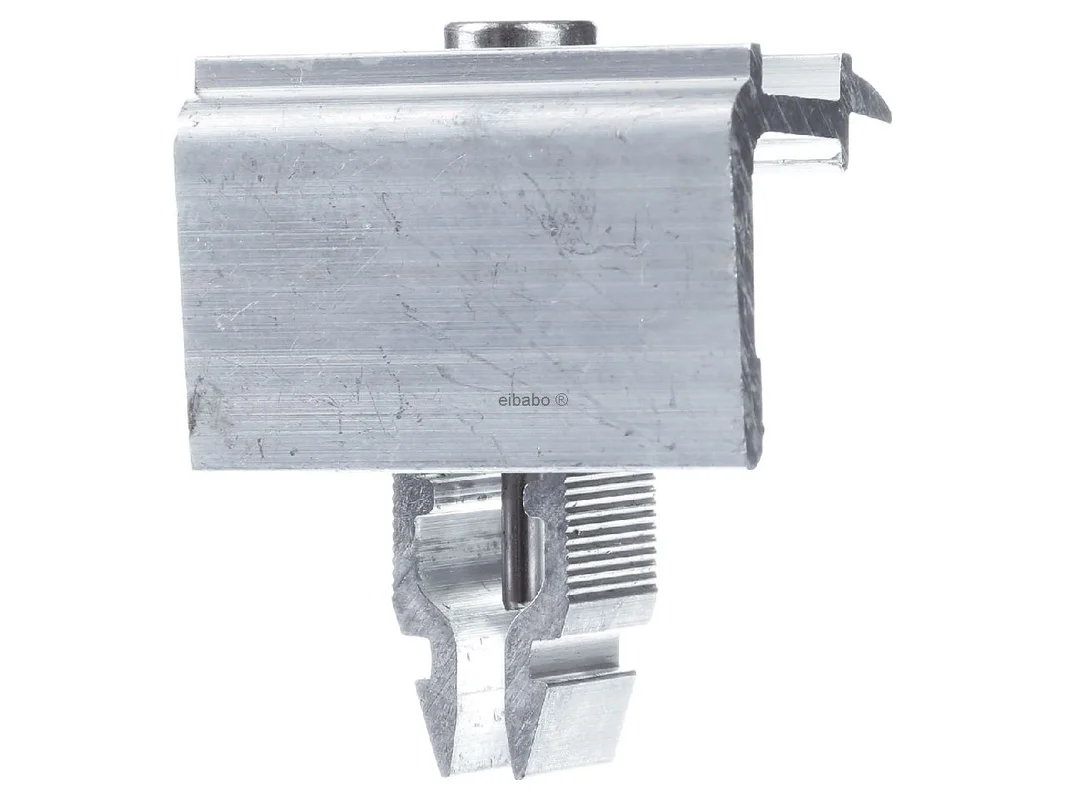

Eindklem Rapid16 30-40 – Klemstuk voor montage van fotovoltaïsche panelen 131101-001 – Schletter Solar – 4262371510731:

De Schletter zonne-energie moduleindklem Rapid voor PV-montagerail aluminium blank 131101-001 is een nauwkeurige oplossing voor de veilige randbevestiging van ingelijste zonnepanelen. Als onderdeel van de Rapid16-serie combineert deze een hoge systeemconsistentie met eenvoudige montage op passende Schletter draagrails. De blanke aluminium uitvoering staat voor een robuuste, corrosiearme en duurzame toepassing in de professionele fotovoltaïsche bouw.

Schletter zonne-energie moduleindklem Rapid voor veilige PV-randbevestiging

Deze moduleindklem is ontworpen voor ingelijste PV-modules met framehoogtes van 30 tot 40 mm. Ze is geschikt voor bevestiging aan de moduulrand en is bedoeld voor verticale montage binnen passende Schletter systemen. Dankzij het afgestemde Rapid16 concept kan de klem efficiënt worden toegepast en netjes in moderne onderconstructies worden geïntegreerd.

Producthighlights voordelen

• Veilige eindbevestiging: Ontwikkeld voor de betrouwbare bevestiging van ingelijste zonnepanelen aan de veldrand.
• Geschikt voor 30 tot 40 mm: Geschikt voor veel gangbare moduleframes in dit hoogtebereik.
• Rapid16 systeemvoordeel: Moderne doorontwikkeling van de beproefde Rapid2+ klemmenfamilie.
• Met aardingspin: Standaard geïntegreerde pin voor het elektrische contact aan het moduleframe.
• aluminium blank: Licht, stabiel en zeer geschikt voor langdurig buitengebruik.
• Minder varianten: Het variabele systeem vermindert de diversiteit aan onderdelen bij planning, opslag en montage.
• Systeemcompatibel: Geschikt voor Schletter moduledraagprofielen met 8 mm klikgroef.
• Nette montage: Speciaal afgestemd op de eisen van professionele PV-onderconstructies.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schletter zonne-energie
Artikelnaam	Schletter zonne-energie moduleindklem Rapid voor PV-montagerail aluminium blank 131101-001
Artikelnummer fabrikant	131101-001
EAN	4262371510731
Catalogus	Fotovoltaïsch verbindingselement
Producttype	Moduleindklem
Serie	Rapid16
Materiaal	aluminium
Oppervlak	blank
Uitvoering	Eindklem
Geschikt voor moduleframehoogte	30 tot 40 mm
Montagetype	verticaal
Compatibiliteit	Schletter moduledraagprofielen met 8 mm klikgroef
Bijzonderheid	geïntegreerde aardingspin

Systeemvoordelen, toepassing en zinvolle alternatieven in de PV-montagebouw

In de praktijk scoort de klem met een duidelijke taak: ze fixeert ingelijste modules aan het einde van een modulereeks veilig en systeemconform. Dat is vooral belangrijk bij netjes geplande dakinstallaties, waarbij lastafdracht, montageverloop en elektrisch contact betrouwbaar op elkaar moeten aansluiten. De geïntegreerde aardingspin is daarbij een praktisch detail, omdat deze het contact met het moduleframe ondersteunt en het montageproces vereenvoudigt.

• Hoge praktijkgerichtheid: Voor professionele PV-onderconstructies met een duidelijke systeemlogica.
• Montagevriendelijk: Minder varianten in het systeem vergemakkelijken de selectie en toepassing op de bouwplaats.
• Passend: Ontworpen voor moduleframes van 30 tot 40 mm in het randgebied.
• Elektrisch contact: Aardingspin standaard geïntegreerd.
• Materiaalgeschikt: Blank aluminium past optisch en technisch bij veel PV-rails.

Binnen het Schletter assortiment moet deze uitvoering vooral worden onderscheiden van de Middenklem Rapid16 30-40. De middenklem wordt tussen twee modules toegepast en kan in passende systemen voor verticale en horizontale opstellingen worden gebruikt. De voorliggende eindklem is daarentegen bedoeld voor de buitenste afsluiting en is gericht op randfixatie.

Nauw verwant is bovendien de Rapid16 eindklem 40-50 mm. Deze vervult hetzelfde doel, maar is bedoeld voor hogere moduleframes. Wie dus modules met een framehoogte van 30 tot 40 mm monteert, kiest deze versie gericht voor de passende klemgeometrie. Ook moet de Rapid16 H 30-40 uitvoering hiervan worden onderscheiden, die bedoeld is voor andere inbouwposities binnen het systeem. Het verschil zit dus minder in het materiaal dan in de beoogde montagerichting en inbouwsituatie.

In vergelijking met producten van andere gerenommeerde fabrikanten zijn vooral verschillen zichtbaar in profielaansluiting, geometrie en systeemvrijgave. K2 Systems eindklemmen zijn vaak afgestemd op de betreffende K2-rails en hamerkopbouten. Renusol eindklemmen zetten eveneens in op systeemspecifieke integratie en verschillen vaak in vorm en klembereik. Novotegra eindklemmen zijn qua toepassing vergelijkbaar, maar richten zich op de eigen onderconstructie van de fabrikant. Voor een nette en normconforme montage is daarom steeds de compatibiliteit met het aanwezige railsysteem doorslaggevend.

Rapid16 concept met minder varianten en meer montage-efficiëntie

De Rapid16 productreeks is de consequente doorontwikkeling van de veelgebruikte Rapid2+ generatie. Het grote voordeel ligt in de variabele toepassingsmogelijkheid, waardoor het aantal benodigde afzonderlijke artikelen duidelijk kan worden verminderd. Dat bespaart tijd bij planning en selectie en zorgt voor meer overzicht in het projectdagelijks werk. Tegelijkertijd blijven de typische toepassingsmogelijkheden in de PV-montagebouw behouden. Alle moduleklemmen uit deze reeks zijn standaard uitgerust met een aardingspin, wat de functionele meerwaarde binnen het systeem verder verhoogt.
