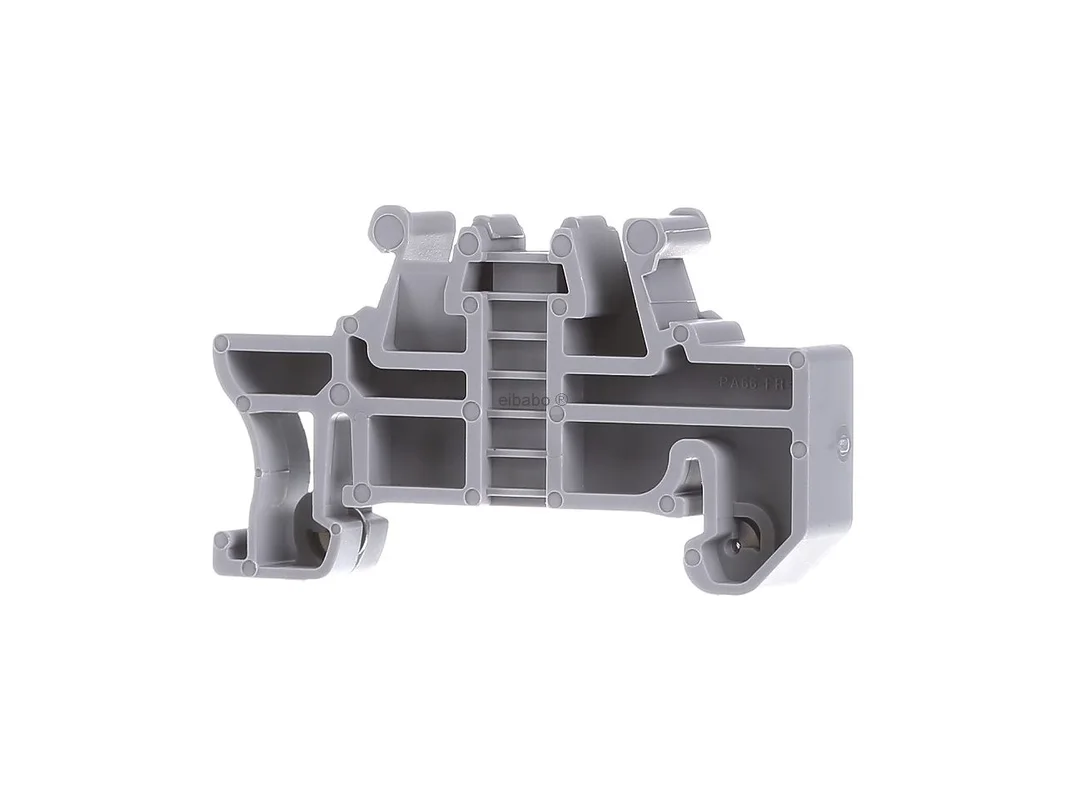

Eindbeugel TS35 – Eindsteun voor kunststof klemmenblok CLIPFIX 35 – Phoenix – 3022218 – 4017918156541:

De Phoenix eindhouder voor montagerails met markeringsoptie voor DIN-rail grijs CLIPFIX 35 3022218 is een betrouwbare oplossing voor de zijdelingse bevestiging van klemmenblokken en verdere toebehoren op DIN-montagerails. Het onderdeel zorgt voor een stevige bevestiging op NS 35/7,5- en NS 35/15-rails en ondersteunt een duidelijke, netjes geordende schakelkastopbouw. Dankzij de geïntegreerde markeringsoptie kan de aanduiding direct op de eindhouder goed zichtbaar worden aangebracht.

Phoenix eindhouder voor montagerails voor veilige bevestiging op DIN-rails

De eindhouder is ontworpen voor snelle montage op gangbare 35-mm-montagerails en combineert een compacte bouwvorm met een praktische functie. De grijze uitvoering in PA biedt een robuuste, elektrisch isolerende basis voor gebruik in de elektrische installatie, besturingsbouw en industriële bedrading. Door de ruime markeringsmogelijkheid blijft de toewijzing van klemmenstroken ook in dichte opbouwen duidelijk herkenbaar.

Producthighlights voordelen

• Veilige eindstop: Bevestigt klemmen en modules betrouwbaar op de montagerail.
• Met markeringsoptie: Ondersteunt een duidelijke aanduiding in de schakelkast.
• Snelle montage: Voor vlot vastklikken op NS 35/7,5 en NS 35/15.
• Compacte breedte: Bespaart ruimte in krappe bedradingszones.
• Robuust materiaal: PA is vormvast, duurzaam en elektrisch isolerend.
• Goede systeempassing: Geschikt voor veel toepassingen binnen de Phoenix Contact-omgeving.
• Geordende structuur: Helpt bij een nette opbouw van klemmenrijen en apparaatvelden.
• industriegeschikte uitvoering: Geschikt voor professioneel gebruik in schakelinstallaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix eindhouder voor montagerails met markeringsoptie voor DIN-rail grijs CLIPFIX 35 3022218
Artikelnummer van fabrikant	3022218
EAN	4017918156541
Catalogus	Eindklemhouder
Producttype	Eindhouder voor montagerails / eindklem
Serie	CLIPFIX 35
Montagewijze	Snelle montage op NS 35/7,5 en NS 35/15
Geschikt voor	DIN-montagerail / DIN-rail 35 mm
Breedte	9,5 mm
Lengte	55,6 mm
Hoogte op NS 35/7,5	35,5 mm
Kleur	Grijs
Kleurtint	RAL 7042
Materiaal	PA
Markering	Met markeringsoptie
UL 94	V2
Isolatiemateriaal-index	125 °C
Toepassingsgebied	Schakelkastbouw, klemmenstroken, industrie, gebouwtechniek

Voordelen bij montage, systeemopbouw en vergelijking met alternatieven

In gebruik scoort de eindhouder vooral door zijn snelle montage, de stevige bevestiging op 35-mm-DIN-rails en het goed bruikbare markeringsvlak. Dat is bijzonder nuttig wanneer klemmenrijen netjes moeten worden afgesloten, zijdelings gestabiliseerd en tegelijk duidelijk gemarkeerd. In compacte verdeelkasten betaalt de slanke breedte zich uit, omdat er meer ruimte overblijft voor klemmen, bruggen en markeerders.

• Meer orde: Klemnrijen krijgen een gedefinieerde afsluiting.
• Betere markering: Markering direct op de houder vergemakkelijkt service en onderhoud.
• Tijdbesparende montage: Snel vastklikken op de montagerail.
• Hoge geschiktheid voor dagelijks gebruik: Geschikt voor seriebouw en enkelvoudige opbouw.
• Goede zichtbaarheid: De grijze kleur past in veel schakelkastconcepten.

Vergeleken met andere eindhouders van Phoenix Contact is de CLIPFIX-serie ontworpen voor snelle clipmontage en een duidelijke systeemintegratie. Vergelijkbare oplossingen van de fabrikant binnen het assortiment kunnen verschillen in breedte, bouwvorm, type markering of in het voorkeurgebruik met bepaalde klemmenseries. Varianten zonder markeringsoptie zijn eerder geschikt wanneer alleen een mechanische afsluiting nodig is. Uitvoeringen met een andere geometrie kunnen voordelen bieden bij speciale ruimteverhoudingen of bij afwijkende railprofielen.

Bij vergelijkbare producten van andere gerenommeerde fabrikanten komen vaak Weidmüller, WAGO of ABB in aanmerking. Weidmüller zet afhankelijk van de serie deels in op eindbeugels met een andere contour en afwijkende markeerderopname. WAGO biedt voor klemmenblokken passende eindhouders die vaak sterk op het betreffende klemsysteem zijn afgestemd. ABB voert eveneens eindhouders voor DIN-rails, die per serie verschillen in vorm, markering en systeembinding. Voor de keuze moet daarom altijd de passing op de montagerail, de klemmenrij en de geplande markering worden gecontroleerd.

Toepassing, materiaal en markering praktisch uitgelegd

De eindhouder is uitgevoerd als snel monteerbare eindklem van PA in grijs en is geschikt voor gebruik op NS 35/7,5 en NS 35/15. Het materiaal ondersteunt een stabiele en isolerende toepassing in de schakelkast. De markeringsoptie biedt extra nut, omdat informatie over klemmenvelden, potentiaalgroepen of functiebereiken direct zichtbaar op de opbouw kan worden aangebracht. Zo ontstaat een functionele meerwaarde die verder gaat dan alleen de bevestiging, zonder onnodige herhalingen in de opbouw.

Toepassingsgebieden

• Schakelkastbouw: Voor het zijdelings beveiligen en ordenen van klemmenstroken.
• Industriële installaties: Voor gestructureerde bedrading in besturingen en verdeelkasten.
• Gebouwtechniek: Geschikt voor onderverdelingen en installatievelden.
• Machinebouw: Nuttig bij stabiele klemmenrijen op DIN-rails.
• Onderhoud en service: Vergemakkelijkt identificatie door goed zichtbare markering.

Deze Phoenix eindhouder is een doordachte keuze voor iedereen die op DIN-rails een veilige afsluiting, snelle montage en een goed geïntegreerde markering in professionele kwaliteit zoekt.
