Description

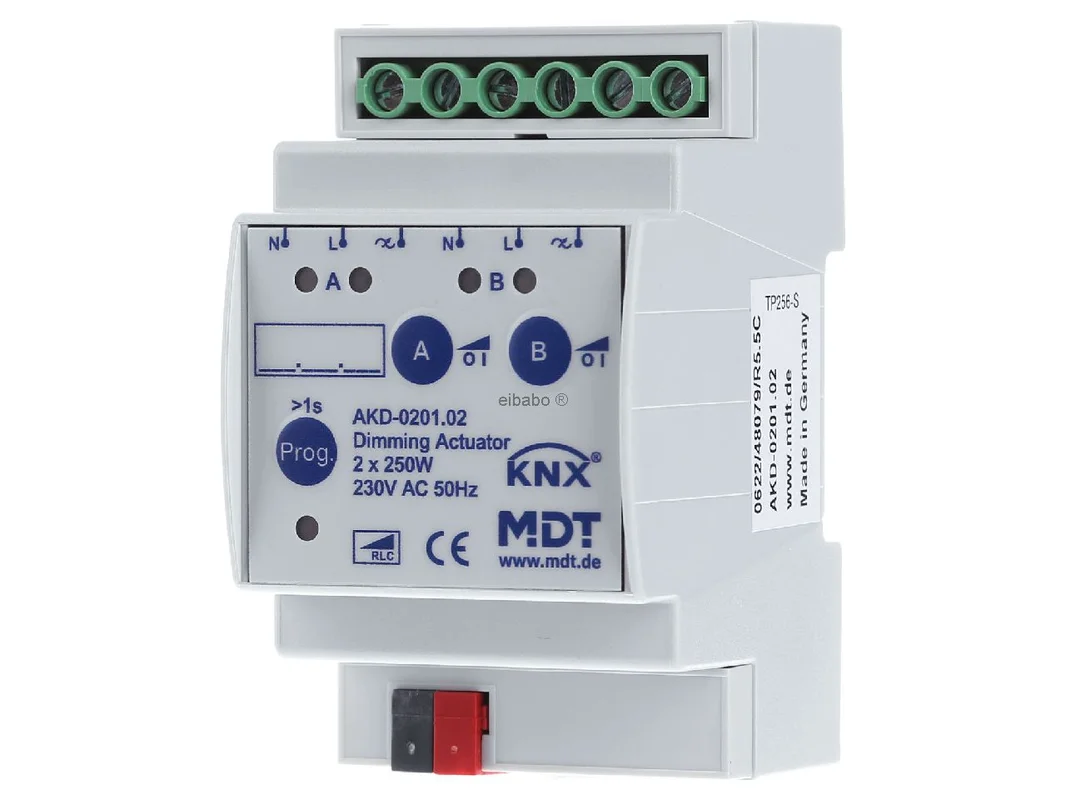

EIB / KNX dimactuator 2-voudig, 4SU MDRC, 250W, 230VAC AKD-0201.02 – MDT – 4251916130022:

De MDT KNX dimactor 2-voudig DIN-railmontageapparaat faseaansnijding 230V AC 250W AKD-0201.02 is een krachtige oplossing voor de nauwkeurige lichtregeling in moderne KNX installaties. Het apparaat dimt en schakelt twee kanalen betrouwbaar en is speciaal ontworpen voor dimbare LED-armaturen vanaf 2 W evenals voor HV- en LV-halogeenspots met transformator of EVG. Door de selecteerbare bedrijfsmodus via faseaansnijding of faseafsnijding past de dimactor zich flexibel aan veel belastingstypen in woningbouw en utiliteitsbouw aan.

Nauwkeurige lichtregeling voor KNX projecten met hoge flexibiliteit

Met geïntegreerde werkvermogensmeting, diagnose in duidelijke tekst en directe handbediening per kanaal biedt dit DIN-railmontageapparaat een zeer goede basis voor comfortabele en veilige lichtoplossingen. Softstart, instelbare dimsnelheden, tijdfuncties evenals dag- en nachtbedrijf maken een fijne afstemming op elk ruimtegebruik mogelijk. Dankzij afzonderlijke L- en N-aansluitingen per kanaal zijn ook verschillende fasen realiseerbaar.

Producthighlights voordelen

• Twee dimkanalen: Comfortabele besturing van twee lichtkringen in één compacte KNX oplossing.
• Geschikt voor veel belastingstypen: Geoptimaliseerd voor dimbare LED-armaturen vanaf 2 W evenals voor halogeenbelastingen.
• Selecteerbare dimmethode: Bedrijf via faseaansnijding of faseafsnijding voor hoge lastcompatibiliteit.
• Werkvermogensmeting: Registreert de actuele belasting en ondersteunt een nauwkeurige installatiecontrole.
• Handbediening op het apparaat: Drukknoppen per kanaal vergemakkelijken test, service en inbedrijfstelling in de verdeler.
• LED-indicatie per kanaal: Snelle statuscontrole direct op het apparaat.
• Geïntegreerde diagnose: Meldingen in duidelijke tekst helpen bij foutanalyse en onderhoud.
• Hoge bedrijfszekerheid: Bescherming tegen overbelasting, kortsluiting en overtemperatuur met alarmmelding.
• Tijdfuncties: In- en uitschakelvertraging evenals trappenhuisfunctie direct in de actor.
• Automatisch dimmen: Tijdafhankelijke helderheidsaanpassing voor comfort en efficiëntie.
• Parallelschakeling mogelijk: Beide kanalen kunnen indien nodig worden gekoppeld voor een hoger totaalvermogen.
• Flexibele bekabeling: Afzonderlijke aansluitingen per kanaal maken een praktijkgerichte planning mogelijk.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	MDT KNX dimactor 2-voudig DIN-railmontageapparaat faseaansnijding 230V AC 250W AKD-0201.02
EAN	4251916130022
Catalogus	Dimactor
Bussysteem	KNX, geïntegreerde buskoppelaar
Uitvoering	Dimactor
Montagewijze	REG, DIN-railmontage
Breedte	3 module-eenheden
Aantal uitgangen	2
Nominale spanning	230 V AC
Frequentie	50 Hz
Vermogen per kanaal	250 W
Totaalvermogen parallel	tot 500 W
Belastingstype	universeel en LED retrofit
Dimprincipe	faseaansnijding of faseafsnijding, instelbaar
Geschikte lichtbronnen	dimbare LED, HV-halogeen, LV-halogeen met transformator of EVG
Minimale LED-belasting	vanaf 2 W
Handbediening	ja, met drukknop per kanaal
LED-indicatie	ja, per kanaal
Meetfunctie	werkvermogensmeting
Extra functies	softstart, dimsnelheid, tijdfuncties, dag-/nachtfunctie
diagnose	melding in duidelijke tekst
Beveiligingsfuncties	overbelastings-, kortsluit- en temperatuurbescherming met alarmmelding
Beschermingsgraad	IP20
Toepassingslocatie	droge binnenruimtes

Meer comfort en controle voor veeleisende KNX lichtconcepten

Deze dimactor is bijzonder geschikt voor installaties waarin LED-licht niet alleen moet worden geschakeld, maar exact moet worden aangepast aan gebruik, tijdstip van de dag en sfeer. De combinatie van lage minimale LED-belasting, meetfunctie en instelbare dimmethode maakt hem tot een zeer veelzijdige oplossing voor woonruimtes, kantoren, vergaderzones en hoogwaardige renovaties.

In het dagelijks gebruik profiteren planners en integratoren van de directe terugmelding in het apparaat, van beveiligingsfuncties met alarm en van de mogelijkheid om per kanaal verschillende belastingen netjes te laten werken. Door de parallelle werking van beide kanalen kan indien nodig ook één enkele lichtkring met hoger totaalvermogen worden gerealiseerd.

• Zuiver dimmen ook bij kleine LED-belastingen vanaf 2 W.
• Zeer geschikt voor gemengde lichtconcepten met LED en halogeen.
• Meting van het werkvermogen voor monitoring, plausibiliteitscontrole en scenariologica.
• Directe handbediening bespaart tijd bij test en onderhoud.
• Duidelijke diagnosmeldingen vergemakkelijken het opsporen van fouten in de schakelkast.
• Tijdfuncties ontlasten de centrale logica bij veel standaardtaken.
• Dag- en nachtfunctie ondersteunt behoeftegerichte helderheidswaarden.
• Softstart ontziet lichtbronnen en verbetert het inschakelgedrag.

Binnen de MDT dimactor-serie is dit model de juiste keuze wanneer twee krachtige 230 V kanalen met meetfunctie in compacte REG-bouwvorm nodig zijn. Ten opzichte van varianten met meer kanalen ligt het voordeel in een overzichtelijke kanaalstructuur en in de eenvoudige toewijzing bij kleine tot middelgrote lichtprojecten. Voor grotere verdelers met veel lichtkringen zijn meerkanaalsmodellen van dezelfde fabrikant vaak plaatsbesparender per kanaal, terwijl dit apparaat vooral overtuigt wanneer belastingstypen per kanaal bewust gescheiden worden gepland.

In vergelijking met constantspanningsdimmers van MDT voor 12 tot 24 V LED-techniek is deze uitvoering bedoeld voor klassieke 230 V armaturen. Wie LED-strips of lineaire laagspanningssystemen wil dimmen, kiest doorgaans voor passende PWM-oplossingen van de fabrikant. Voor retrofitlampen, plafondarmaturen en typische 230 V lichtkringen is dit apparaat echter duidelijk de geschiktere keuze.

230 V dimactoren zoals dit model worden vooral toegepast wanneer dimbare netspanningsarmaturen direct in de verdeler worden gevoerd. PWM-dimmers van de fabrikant zijn eerder gericht op LED-strips, meubelverlichting of lineaire lichtsystemen met externe voedingsspanning. Schakelactoren zonder dimfunctie zijn daarentegen geschikt voor pure aan- en uit-taken, bijvoorbeeld bij niet-dimbare armaturen of andere verbruikers.

Wanneer een installatie veel kleine LED-groepen met zeer lage belasting bevat, is dit apparaat door de optimalisatie vanaf 2 W bijzonder interessant. Bij eenvoudige lichtkringen zonder behoefte aan dimcurves, softstart of helderheidsscenario’s kan een klassieke schakelactor economischer zijn. Voor sfeervolle lichtscènes, zachte overgangen en comfortfuncties biedt de dimactor echter een duidelijke meerwaarde.

Vergelijkbare KNX dimactoren zijn er onder andere van ABB, Jung en Gira. Deze apparaten dekken eveneens typische KNX dimtaken in de verdeler af, maar verschillen vaak in parameterdiepte, diagnoseomvang en lastgedrag bij LED-retrofitlichtbronnen. MDT scoort hier vooral met praktijkgerichte meldingen in duidelijke tekst, handbediening per kanaal en de combinatie van werkvermogensmeting en flexibele dimmethode.

In de projectpraktijk is de basiscompatibiliteit van KNX doorgaans goed, omdat standaardobjecten voor schakelen, dimmen, helderheidswaarde en terugmeldingen worden gebruikt. Verschillen blijken meestal in de ETS-structuur, in extra functies en in het gedrag bij veeleisende LED-belastingen. Bij gemengde installaties met apparaten van meerdere fabrikanten moet de belastingslijst van de gebruikte armaturen vooraf worden gecontroleerd om een zuiver dimgedrag te waarborgen.

In ETS is het aan te raden elk kanaal eerst netjes te benoemen naar ruimte en armaturengroep, bijvoorbeeld „Wonen plafond dimbaar“ of „Eettafel pendel“. Daarna moet de passende dimmethode voor de werkelijke belasting worden getest. Veel dimbare LED-armaturen werken rustiger in faseafsnijding, sommige retrofitlampen reageren echter stabieler bij faseaansnijding. Een korte praktijktest direct op het kanaal bespaart later veel servicewerk.

Voor aangename scènes zijn verschillende dimsnelheden zinvol. Een gang kan snel ophelderen, terwijl woon- of slaapkamers profiteren van zachte overgangen. De trappenhuisfunctie is bijvoorbeeld geschikt voor bijkeuken, kelder of nevenruimtes. Het tijdafhankelijk dimmen kan ’s ochtends met hogere helderheid en ’s nachts met een gereduceerde waarde werken, zodat looproutes veilig maar niet verblindend verlicht zijn.

Een praktijkgericht voorbeeld is de koppeling met een aanwezigheidsmelder: bij beweging schakelt het kanaal overdag naar 80%, ’s avonds naar 40% en ’s nachts slechts naar 15%. Via een apart scèneobject kunnen daarnaast sferen zoals „TV“, „Eten“ of „Reiniging“ worden ingesteld. De werkvermogensmeting kan daarbij helpen om lastveranderingen te herkennen of statuswaarden voor visualisatie en energiemonitoring beschikbaar te stellen.

Wie een betrouwbare en veelzijdige oplossing zoekt voor dimbare 230 V verlichting, maakt met de MDT KNX dimactor 2-voudig DIN-railmontageapparaat faseaansnijding 230V AC 250W AKD-0201.02 een uitstekende keuze. Het apparaat combineert nauwkeurig dimgedrag, hoge lastflexibiliteit en nuttige diagnosefuncties tot een overtuigend totaalpakket voor professionele KNX projecten.

Of het nu gaat om renovatie, nieuwbouw of een moderne lichtscène in de utiliteitsbouw: deze dimactor zorgt voor meer comfort, betere controle en een nette integratie in de KNX automatisering. Zo ontstaat een lichtoplossing die technisch overtuigt en in het dagelijks gebruik echte meerwaarde biedt.
