Description

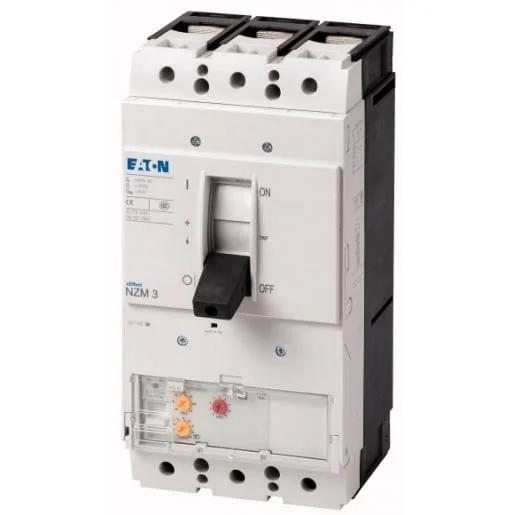

Aanvullende informatieDe vermogensautomaten uit de serie NZM..-ME dekken met slechts vier compacte bouwgrootten alle toepassingen af en zijn geschikt voor de IEC-markt. De montage is flexibel dankzij modulaire functiegroepen. Met elektronische beveiliging voor de motorbeveiliging met fase-uitvalgevoeligheid. Aanwijzingen: IEC/EN 60947-4-1, IEC/EN 60947-2, effectiefwaardemeting en thermisch geheugen, instelbare traagheidsinstelling tr: 2-20s bij 6xIr en oneindig (zonder thermische beveiliging)
| Klasse | Motorbeveiligingsschakelaar |
| Merk | Eaton |
| Serie | MCCB’s & Accessoires |
| Beschermingsgraad (IP) | IP20 |
| Breedte | 140 mm |
| Aantal polen | 3 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Hoogte | 275 mm |
| Uitvoering van het bedieningselement | Tuimelaar |
| Uitschakeltechniek | Elektronisch |
| Met geïntegreerd hulpcontact | Nee |
| Faseuitvalgevoelig | Ja |
| Met geïntegreerde onderspanningsspoel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Diepte | 166 mm |
| Nom. continustroom Iu | 220 A |
| Nom. afschakelvermogen Icu bij 400 V, AC | 35 kA |
| Nom. vermogen bij AC-3, 230 V | 55 kW |
| Met thermische beveiliging | Ja |
| Bedrijfsspanning (meetspanning) | 690 – 690 V |
| Instelbereik overbelastingsbeveiliging | 110 – 220 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 220 – 3080 A |
| Categorieën | Signaalapparaten |
