Drukschakelaar 3-polig MCSN11 – Eaton – 029203 – 4015080292036:

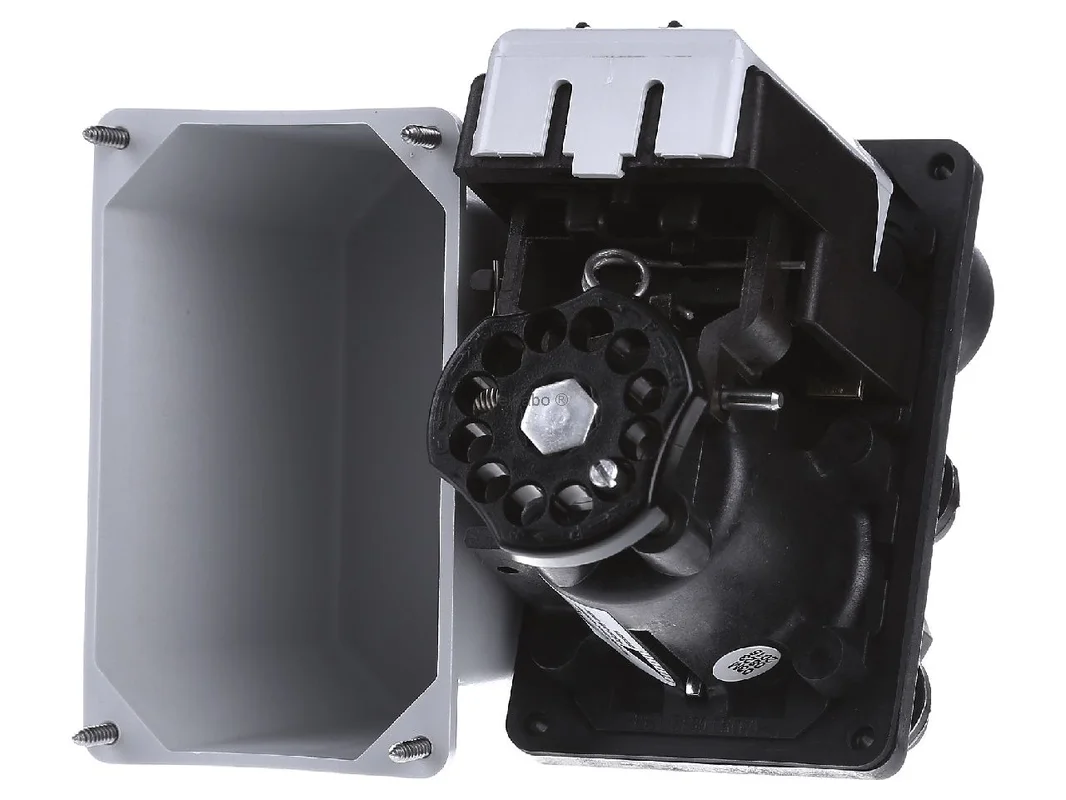

De Eaton drukschakelaar MCSN11 029203 is een robuuste oplossing voor de betrouwbare drukbewaking in industriële installaties. Het 3-polige schakelapparaat is geschikt voor vloeibare en gasvormige media, zoals perslucht, en ondersteunt het nauwkeurig schakelen van lasten. Door afzonderlijk instelbare uit- en inschakeldruk kan het schakelpunt exact op de betreft toepassing worden afgestemd. Zo zorgt de drukschakelaar voor hoge bedrijfszekerheid, duidelijke schakelprocessen en een nette integratie in veel besturingstaken.
Nauwkeurige drukbewaking voor industrie en besturing
De drukschakelaar is ontworpen voor veeleisende taken in machinebouw, nutsvoorzieningstechniek en automatisering. Zijn stabiele schakelgedrag, de 3-polige uitvoering en de beschermingsgraad IP65 maken hem tot een sterke keuze voor gebruik in ruwe omgevingen. Vooral praktisch is de gescheiden instelling van in- en uitschakeldruk. Daarmee kan het schakelbereik gericht worden afgestemd op processen met perslucht en op ander vloeibare of gasvormige media.
Producthighlights voordelen
- 3-polige uitvoering: Geschikt voor het direct schakelen van passende lasten in industriële toepassingen.
- Gescheiden drukinstelling: Uit- en inschakeldruk kunnen onafhankelijk van elkaar worden ingesteld.
- Voor veel media: Ontwikkeld voor drukbewaking van vloeibare en gasvormige media.
- Ideaal voor perslucht: Zeer geschikt voor typische pneumatiek- en compressor-toepassingen.
- Hoge beschermingsgraad: IP65 ondersteunt gebruik in industriële omgevingen.
- Conforme uitvoering: Voldoet aan EN 60947-5-1 voor schakelapparaten in de industrie.
- Variabel schakelverschil: Flexibele aanpassing aan het benodigde proces.
- Robuuste constructie: Ontworpen voor langdurig gebruik in besturings- en schakeltaken.
Technische gegevens in één oogopslag
| Kenmerk | Specificatie |
|---|---|
| Fabrikant | Eaton |
| Model | MCSN11 |
| Artikelnummer fabrikant | 029203 |
| EAN | 4015080292036 |
| Producttype | Drukschakelaar |
| Catalogus | Drukschakelaar |
| Aantal polen | 3-polig |
| Max. bedrijfsdruk | 15 bar |
| Inschakeldruk max. | 9,4 bar |
| Testdruk | 32 bar |
| Barstdruk | 90 bar |
| Beschermingsgraad | IP65 |
| Norm | EN 60947-5-1 |
| Aansluitschroefdraad | 1/2 inch |
| Aansluittype medium | Binnendraad, cilindrisch, BSPP |
| Elektrische aansluiting | Schroefaansluiting |
| Geschikt als | 2-puntsregelaar, bewaker |
| Inbouwpositie | Verticaal en 90° in alle richtingen |
| Bedrijfstemperatuur | -25 °C tot +70 °C |
| Nominale isolatiespanning Ui | 400 V |
| Nominale stootspanning Uimp | 4 kV |
| Bedrijfsfrequentie | 1500 schakelingen per uur |
| Schakelvermogen AC-3 bij 400 V | 5,5 kW |
| Nominale bedrijfsstroom AC-3 bij 400 V | 11,5 A |
Toepassing, sterke punten en passende alternatieven
De Eaton drukschakelaar 3-pin MCSN11 029203 is geschikt voor machines met perslucht, pompbesturing, compressoren en algemene taken van drukcontrole in industrie en werkplaats. De gescheiden afstelling van in- en uitschakeldruk is een duidelijk voordeel wanneer schakelcycli nauwkeurig op het proces moeten worden afgestemd. Dat helpt onnodig schakelen te verminderen en de besturing stabiel te houden.
- Praktisch voordeel: Exacte afstemming van het schakelgedrag op de installatie.
- Meer bescherming tijdens bedrijf: IP65 ondersteunt gebruik bij stof en spatwater.
- Direct lastschakelen: De 3-polige constructie is zeer geschikt voor veel klassieke schakeltaken.
- Flexibel inzetbaar: Bruikbaar voor vloeibare media en gassen, bijvoorbeeld perslucht.
Binnen de Eaton MCS-serie zijn er afhankelijk van drukbereik en uitvoering nog meer varianten. modellen met een ander schakelbereik zijn eerder geschikt voor lagere of hogere drukvensters. De MCSN11 is vooral zinvol wanneer een 3-polige drukschakelaar met degelijk schakelvermogen en variabele schakelverschil nodig is. Andere Eaton-varianten uit dezelfde serie kunnen verschillen in drukbereik, contactconfiguratie of instelkarakteristiek en zijn daarom sterker toegespitst op specifieke processen.
Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld drukschakelaars van Condor, Danfoss of Schneider Electric. Condor-modellen zijn vaak sterk vertegenwoordigd op het gebied van compressoren en klassieke persluchttechniek. Danfoss biedt vaak zeer brede toepassingsgebieden in koeling, industrie en vloeistoftechniek. Schneider Electric richt zich afhankelijk van de serie sterker op integratie in industriële automatisering. Bij de keuze zijn vooral drukbereik, aantal contacten, beschermingsgraad, schroefdraad en het type schakelverschil doorslaggevend.
Normen, beschermingsgraad en instelvoordelen in de praktijk
Deze drukschakelaar is ontworpen voor de drukbewaking van vloeibare en gasvormige media en kan lasten direct schakelen. De beschermingsgraad IP65 ondersteunt gebruik in industriële omgevingen met verhoogde eisen aan behuizingsbescherming en bedrijfszekerheid. De uitvoering volgens EN 60947-5-1 spreekt voor een conforme integratie in elektrisch besturingen. Vooral nuttig is de gescheiden instelling van uit- en inschakeldruk, omdat daarmee het schakelproces fijner en toepassingsgerichter kan worden afgestemd. Dat is een echte meerwaarde bij persluchtsystemen, pompen en veel geautomatiseerde installaties met een gedefinieerd drukvenster.
