Aanvullende informatieM-FLEX YY is een soepele stuurstroomkabel. De kabel wordt toegepast in besturingsinstallaties, machinebouw, controle- en meetinstallaties, kastenbouw, transportinstallaties en koelinstallaties. De kabel is geschikt voor gebouwinstallaties, industriële installaties en OEM. De soepele geleider (Klasse 5) maakt deze kabel makkelijk te installeren en daarmee kostenbesparend. Door de compacte afmetingen bespaart de kabel ruimte en kan de installateur meer kabels installeren. Deze kabel is redelijk goed bestand tegen olie. Generieke benaming(en) Li-YY

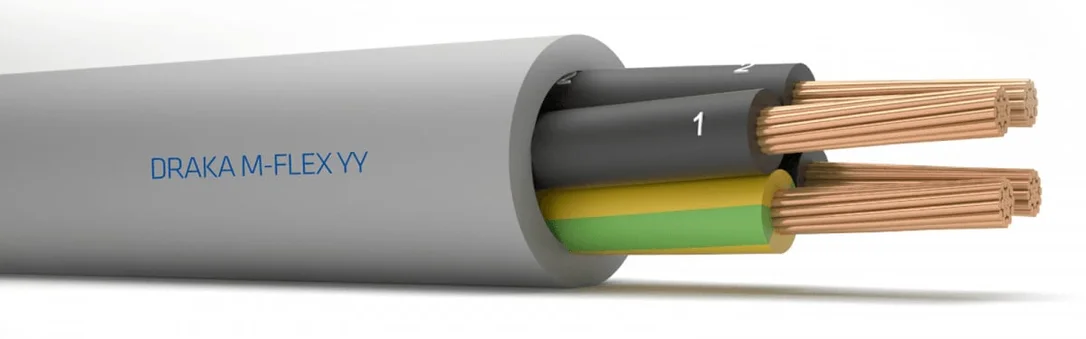

M-FLEX YY 300/500V gy 7G1 mm2 DPENN
| Klasse | Voedingskabel < 1 kV, voor beweegbare toepassingen |
| Merk | Draka |
| Serie | M-Flex |
| Nom. geleiderdoorsnede | 1 mm² |
| Mantelkleur | Grijs |
| Afscherming groepen | Geen |
| Samenstelling geleider | Klasse 5 = soepel |
| Getwist | Nee |
| Afscherming collectief | Geen |
| Adercodering | Cijfers |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Aantal aders | 7 |
| Nom. spanning U | 500 V |
| Scherm | Nee |
| Nom. spanning U0 | 300 V |
| Geleidervorm | Rond |
| Beschermd tegen torderen | Nee |
| Draagorgaan | Geen |
| Met aardgeleider | Ja |
| Oliebestendig volgens IEC 60811-404 | Ja |
| Rookarm volgens IEC 61034-2 | Nee |
| Bewapening/armering | Geen |
| Buitendiameter circa | 8.1 mm |
| Geleidermateriaal | Koper |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -5 – 60 °C |
| Oppervlakte geleider | Blank |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 19.5 Ohm/km |
| Adercodering volgens HD 308 S2 | Nee |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -5 – 60 °C |
| AWG-maat | Overig |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 25 mm |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 41 mm |
| Gewicht | 110 kg/km |
| Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes | Geen |
| Max. treksterkte tijdens installatie | 0.105 kN |
| Categorieën | Stuurstroomkabel |
