Description

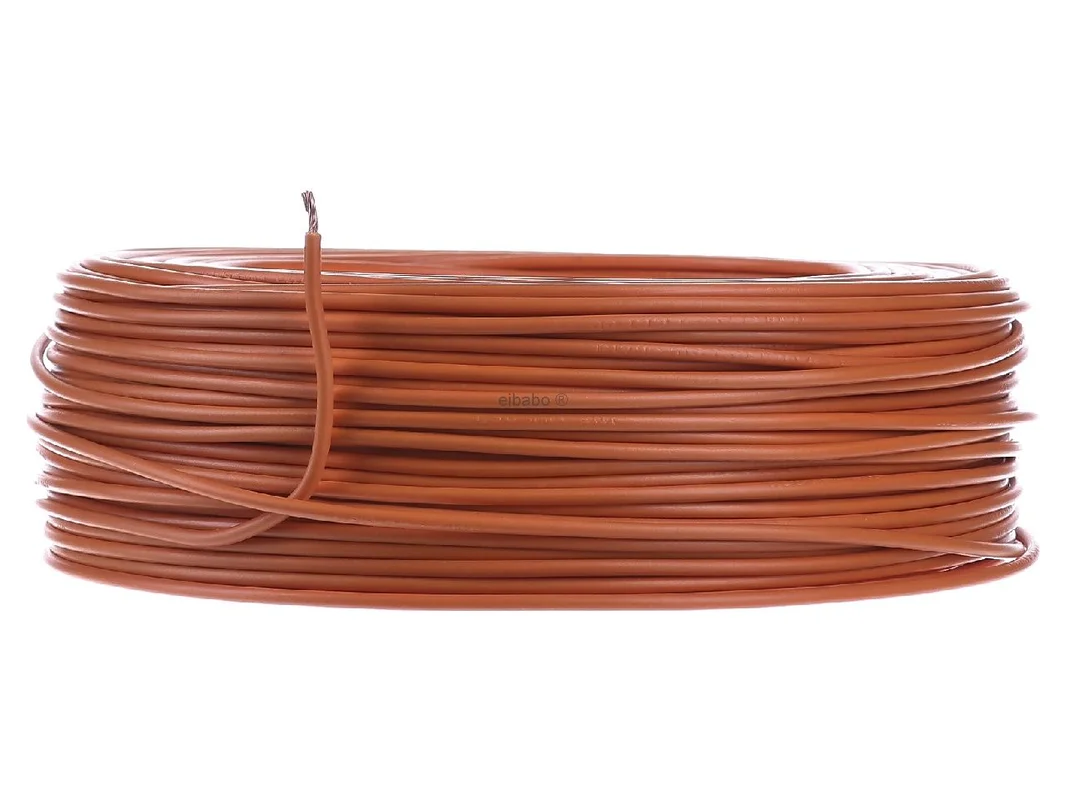

Draad fijn gevlochten – Eenaderige kabel 1,5 mm² oranje H07V-K 1,5 or Eca – Diverse – H07V-K 1,5 or Eca Ri100:

De installatiedraad H07V-K 1,5 Eca flexibele in oranje is een veelzijdige enkelader voor vakkundige bedrading in droge binnenruimtes. Met een fijnaderige koperen geleider van klasse 5, robuuste PVC-isolatie en brandklasse Eca is deze geschikt voor gebruik in apparaten, schakelinstallaties, verdeelkasten evenals in installatiebuizen en gesloten kanalen. De opvallende aderkleur oranje vergemakkelijkt een duidelijke toewijzing bij de installatie en ondersteunt een nette, normconforme bedrading.

Flexibele installatiedraad voor schakelkast, apparaat en installatie

De Diverse installatiedraad H07V-K 1,5 Eca flexibele Ri.100 H07V-K 1,5 or Eca H07V-K 1,5 or Eca Ri.100 is ontworpen voor vaste aanleg in beschermde omgevingen, wanneer tegelijk een goed verwerkbare, flexibele geleideruitvoering gevraagd is. De nominale doorsnede van 1,5 mm² is een gangbare keuze voor veel taken in de gebouw- en apparaattechniek. Dankzij PVC-aderisolatie en nominale spanning U0/U 450/750 V biedt deze leiding een praktisch oplossing voor interne bedrading met hoge eisen aan overzicht en betrouwbaarheid.

Producthighlights voordelen

• Fijnaderige geleider: Klas 5 van koper voor goede buigbaarheid en eenvoudige verwerking.
• PVC-geïsoleerd: Solide aderisolatie voor typische taken in de elektrisch installatie.
• 1,5 mm² doorsnede: Beproefde maat voor veel bedradingen in apparaten en verdeelkasten.
• Kleur oranje: Ondersteunt een duidelijke markering in de opbouw en bij servicewerkzaamheden.
• Brandklasse Eca: Geschikt voor toepassingen met betrekking tot CPR-eisen.
• Normconforme uitvoering: Opbouw volgens VDE 0281 voor betrouwbare toepassing binnenshuis.
• Veelzijdig inzetbaar: Geschikt voor buizen, pleisterwerk, installatiekanalen en beschermde nabijheid van armaturen.
• Flexibele hantering: Voordelig bij beperkte ruimte in de schakelkast.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Diverse
Productbenaming	Installatiedraad H07V-K 1,5 Eca flexibele oranje
Catalogus	Installatiedraad
Type	H07V-K 1,5 or Eca
Nominale geleiderdoorsnede	1,5 mm²
Geleiderklasse	Klasse 5, fijnaderig
Geleidermateriaal	Koper
Materiaal van de aderisolatie	Polyvinylchloride, PVC
Aderkleur	Oranje
Buitendiameter ca.	2,95 mm
Nominale spanning U0/U	450/750 V
Testspanning	2,5 kV
Brandreactieklasse	Eca
Rookarm volgens IEC 61034-2	nee
Oliebestendig volgens EN 60811-404	nee
Koudebestendig volgens EN 60811-504+505+506	nee
Verwerkingstemperatuur	5 tot 70 °C
Max. bedrijfstemperatuur	70 °C
Normreferentie	volgens VDE 0281
EAN	niet opgegeven

Voordelen, toepassing en verschillen bij H07V-K installatiedraden

Deze installatiedraad is bedoeld voor toepassingen waarbij een flexibele enkelader met 1,5 mm² voor vaste, beschermde aanleg nodig is. Hij komt vooral tot zijn recht in schakelinstallaties, verdeelkasten, apparaten en installatiebuizen. Ten opzichte van stijve uitvoeringen zoals H07V-U biedt H07V-K een duidelijk eenvoudigere verwerking bij klein radii en bij complexe interne bedrading. Dat is vooral nuttig in de schakelkastbouw of bij de bedrading van bedrijfsmiddelen.

• Voordeel in de praktijk: Fijnaderige geleiders zijn eenvoudiger te leiden, strippen en aan te sluiten.
• Geschikt voor droge ruimten: Ideaal voor beschermde binnentoepassingen met vaste aanleg.
• Nette kleurtoewijzing: Oranje kan worden gebruikt voor speciale stroomkringen of duidelijke markering.
• Voor apparaten en verdeelkasten: Bijzonder geschikt voor geordende bedrading in beperkte ruimte.

Binnen dezelfde uitvoering onderscheiden vergelijkbare varianten van de fabrikant zich vooral door de aderkleur. Technisch zijn versies in zwart, grijs of ander kleuren meestal vergelijkbaar opgebouwd, maar worden ze afhankelijk van het markeringsplan anders ingezet. Een zwarte uitvoering wordt vaak gebruikt voor algemene bedrading, terwijl oranje bewust kan worden gekozen voor bijzondere functiekringen of voor optische scheiding. De keuze gebeurt daarom meestal volgens projectspecificatie en structuur van de installatie.

Bij vergelijkbare producten van ander gerenommeerde fabrikanten zijn vaak zeer vergelijkbare kerndata te vinden, maar deels met afwijkende extra kenmerken. LAPP biedt H07V-K leidingen met vergelijkbare nominale spanning en fijnaderige koperen geleider, vaak met focus op geharmoniseerde uitvoering en een breed kleurenpalet. HELUKABEL voert eveneens H07V-K enkeladers voor de bedrading in apparaten en schakelkasten, deels met verwijzing naar Europese normreeksen. Nexans biedt flexibele H07V-K installatiedraden voor vergelijkbare toepassingen in de gebouw- en apparaattechniek. Verschillen liggen per serie vooral in temperatuurbereiken, certificaten, buitendiameter of beschikbare kleuren, maar niet in het fundamentele toepassingsgebied van de leiding.

Toepassingsgebieden en belangrijke aanwijzingen voor de aanleg

• Droge ruimten: Voor vaste, beschermde installatie binnenshuis.
• Apparaatbedrading: Geschikt voor de interne bedrading van elektrisch apparaten.
• Schakelinstallaties: Voor gestructureerde leidingvoering in de schakelkast en verdeler.
• In buizen: Aanleg op en onder pleisterwerk in geschikte installatiebuizen.
• Installatiekanalen: Inzetbaar in gesloten installatiekanalen.
• Nabijheid van armaturen: Bij beschermde aanleg in en aan armaturen te gebruiken.

De leiding is uitgevoerd volgens VDE 0281 en ontworpen voor aanleg in droge ruimten, in apparaten, schakelinstallaties en verdeelkasten. Ze is bovendien geschikt voor buizen op en onder pleisterwerk evenals voor gesloten installatiekanalen. Bij beschermde aanleg kan ze ook in en aan armaturen worden gebruikt. De maximaal bedrijfstemperatuur bedraagt 70 °C. Daarmee vormt ze een aanvulling op typische binneninstallaties met een flexibele, goed verwerkbare en duidelijk markeerbare oplossing voor veel bedradingsopgaven.
