Description

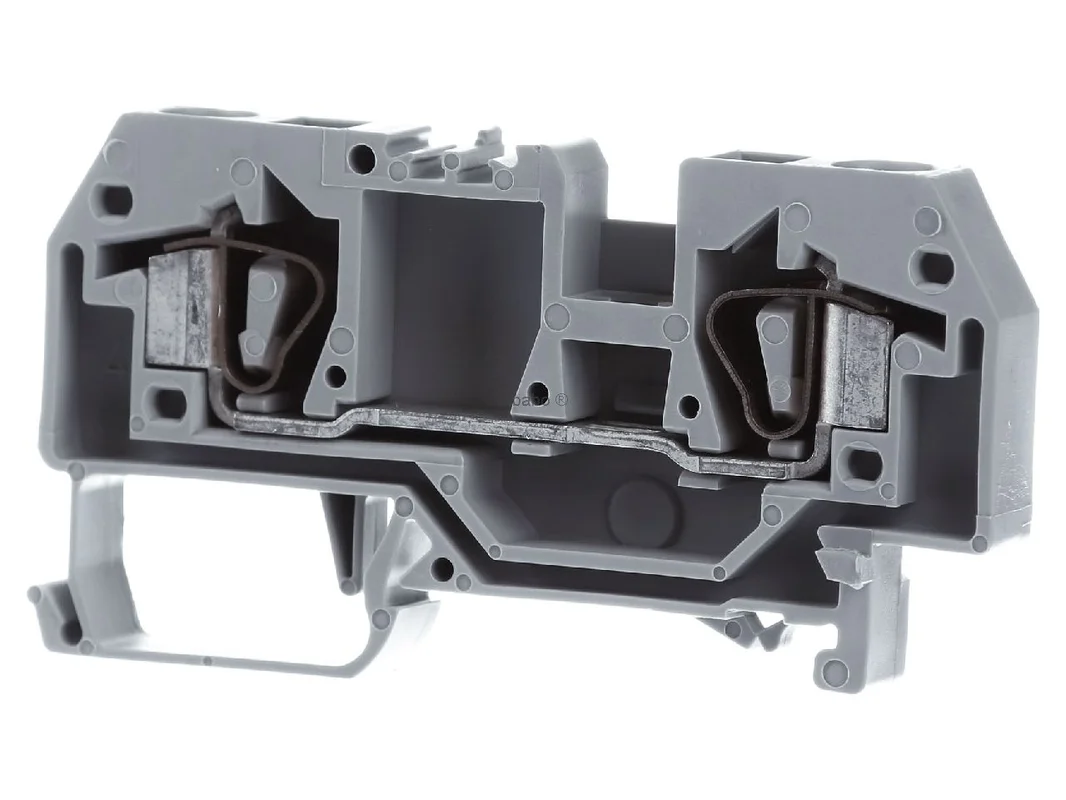

Doorvoerklem grijs 0.2-6qmm – Doorvoeraansluitklem 8 mm 41A 282-901 – WAGO – 4044918445801:

De WAGO doorvoerklem 2-polig voor DIN-rail grijs 282-901 is een betrouwbare oplossing voor het snel en veilig verbinden van elektrisch geleiders in schakelkasten, verdelers en gebouwinstallaties. Met beproefde CAGE CLAMP® techniek, bedrading aan de voorzijde en centrale markering is deze ideaal voor een duidelijke, servicevriendelijke klemmenstructuur op DIN-draagrails.

Efficiënte geleiderverbinding op de DIN-rail met de WAGO doorvoerklem 282-901

Deze rijgklem uit de serie 282 is ontwikkeld voor eenvoudige en onderhoudsarme bedrading. Ze neemt koperen geleiders op in het bereik van 0,2 tot 6 mm² en ondersteunt zowel massieve als fijndradige geleiders. De bediening gebeurt met een gereedschap, waardoor een veilige contactverbinding met hoge proceszekerheid wordt bereikt. De grijze behuizing ondersteunt bovendien een nette en normconforme markering in de schakelkast.

Producthighlights voordelen

• 2-polige uitvoering: Ideaal voor klassieke doorvoerbedrading in rijgklemmenstroken.
• CAGE CLAMP® aansluiting: Veilige, trillingsbestendige en onderhoudsvrije klemtechniek voor veel geleidertypen.
• Geleiderdoorsnede tot 6 mm²: Geschikt voor compacte tot krachtige bedradingsopgaven.
• Bedrading aan de voorzijde: Vergemakkelijkt de toegang in ingebouwde toestand en bespaart tijd bij montage en service.
• Centrale markering: Bevordert een duidelijke toewijzing en verbetert het overzicht in de schakelkast.
• Montage op DIN-rail: Geschikt voor draagrail 35 x 15 en 35 x 7,5.
• Bediening met gereedschap: Gecontroleerde geleideropname voor een nauwkeurige installatie.
• Geen adereindhuls nodig: Afhankelijk van het type geleider kan een voorbehandeling vervallen.
• Robuust isolatiemateriaal: Behuizing van polyamide 66 voor gebruik in veeleisende omgevingen.
• Hoge elektrisch belastbaarheid: Ontworpen voor toepassingen met een nominale stroom tot 41 A.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	Doorvoerklem 2-polig voor DIN-rail
Artikelnummer fabrikant	282-901
EAN	4044918445801
Catalogus	Doorvoerklem
Serie	282
Producttype	Doorvoer-rijgklem
Aantal polen	2
Aansluittechniek	CAGE CLAMP®
Bedieningstype	met bedieningsgereedschap
Geleidermateriaal	Koper
Geleiderdoorsnede	0,2 tot 6 mm²
AWG	24 tot 10 AWG
Striplengte	12 tot 13 mm
Nominale spanning	800 V
Nominale stroom	41 A
Nominale stootspanning	8 kV
Vervuilingsgraad	3
Montagetype	DIN-rail 35 x 15 en 35 x 7,5
Bedradingstype	Frontbedrading
Uitvoering	horizontaal
Markering	centrale markering
Aantal niveaus	1
Aantal aansluitpunten	2
Aantal potentialen	1
Breedte	8 mm
Hoogte vanaf bovenkant draagrail	32,5 mm
Diepte	74,5 mm
Kleur	grijs
Materiaal isolatiebehuizing	Polyamide 66
Brandklasse volgens UL 94	V0

Voordelen, praktisch toepassing en afbakening ten opzichte van vergelijkbare rijgklemmen

In de praktijk overtuigt de WAGO doorvoerklem 2-polig voor DIN-rail grijs 282-901 door de eenvoudige hantering, een veilige klemplaats en een zeer goede toegankelijkheid van voren. Dat is vooral in dicht bezette verdelers een voordeel, omdat geleiders netjes kunnen worden ingevoerd en markeringen goed herkenbaar zijn.

• Voor industrie en gebouwen: Geschikt voor machinebouw, besturingstechniek, energieverdeling en installatieverdelers.
• Duidelijke structuur: De centrale markering vergemakkelijkt documentatie, onderhoud en storingszoeken.
• Onderhoudsarm: De veerkrachttechniek zorgt voor een blijvend stevig contact zonder natrekken.
• Flexibel in geleiderbereik: Inzetbaar voor klein stuurgeleiders en grotere belastingsgeleiders tot 6 mm².

Vergeleken met kleiner WAGO rijgklemmen met een kleiner geleiderdoorsnede is dit model geschikt voor hogere stromen en dikkere geleiders. Ten opzichte van meerlaagse klemmen ligt de focus hier op een duidelijke, eenvoudige doorvoerbedrading met slechts één niveau. Dat kan de planning en de toegankelijkheid in de schakelkast merkbaar vereenvoudigen.

Tot vergelijkbare producten van ander fabrikanten behoren bijvoorbeeld doorvoerklemmen van Phoenix Contact, Weidmüller en ABB in het bereik van 6 mm² voor DIN-rail. Deze zijn vergelijkbaar inzetbaar, maar verschillen vaak in brugsysteem, markeringsconcept, bedieningstype of toebehoren. Bij een bestaande WAGO klemmenstructuur biedt de 282-901 meestal voordelen op het gebied van uniformiteit, bedieningslogica en systeemcompatibiliteit binnen de serie.

Veilige CAGE CLAMP® bedrading voor koperen geleiders tot 6 mm²

De rijgklem is ontworpen voor de snelle verbinding van elektrisch geleiders in veel toepassingen. Bijzonder nuttig is deze daar waar een blijvend veilige contactverbinding, een nette opbouw en weinig onderhoud vereist zijn. De CAGE CLAMP® techniek maakt de aansluiting van verschillende geleidertypen mogelijk zonder uitgebreide voorbereiding. Daardoor kan de montage worden vereenvoudigd en de benodigde tijd voor de bedrading worden verminderd.

Voor de aansluiting wordt een striplengte van 12 tot 13 mm aanbevolen. De klem is ontworpen voor koperen geleiders van 0,2 tot 6 mm² en wordt bediend met een bedieningsgereedschap. Ze is geschikt voor zowel klassieke doorvoerbedrading als voor duidelijk gestructureerde potentiaalvoering in schakelkasten en installatieomgevingen. Zo ontstaat een duurzame, overzichtelijke en servicevriendelijke bedradingsoplossing.
