Description
Doorvoerklem 0,08-6qmm B=6.2m groot – Doorvoeraansluitklem 6,2mm 32A ST 4-QUATTRO – Phoenix – 3031445 – 4017918186890:

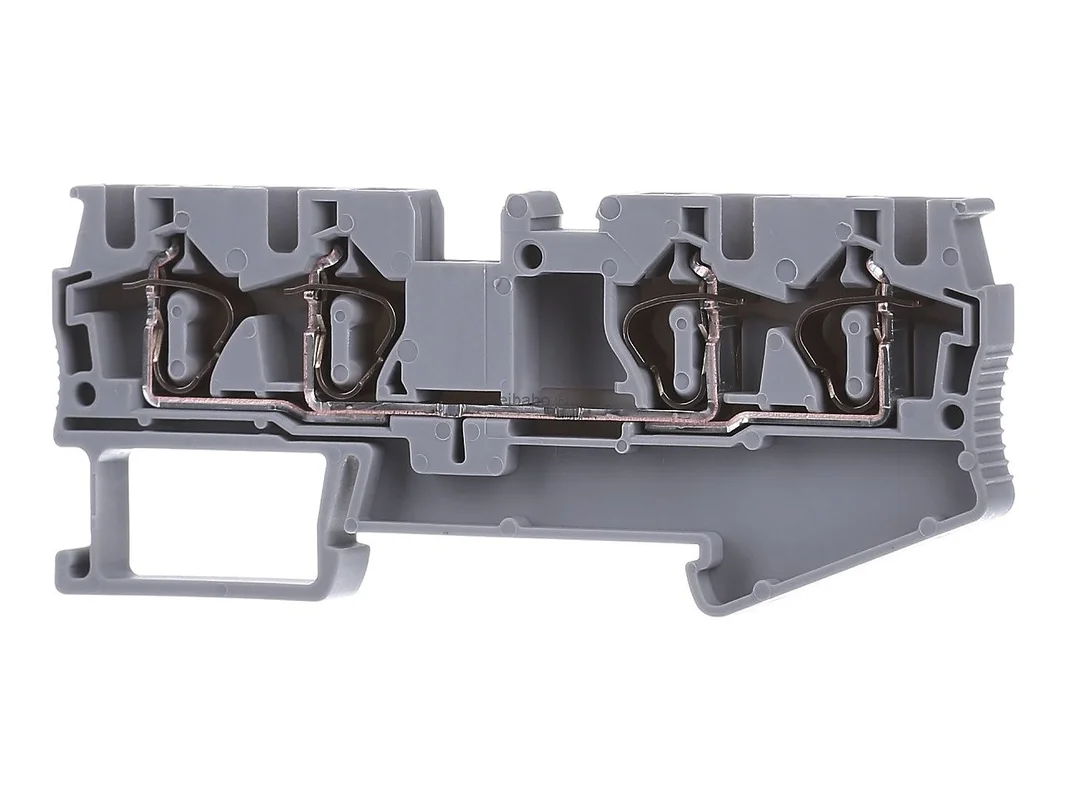

De Phoenix doorvoerklem met push-in veeraansluiting 4-geleider ST 4-QUATTRO 3031445 is ontworpen voor een ruimtebesparende, veilige en snelle bedrading op de DIN-rail. Hij verbindt vier geleiders op slechts één niveau en is geschikt voor schakelkasten, machinebouw en vele taken in de industrie. Met 800 V nominale spanning, 32 A nominale stroom en een nominale doorsnede van 4 mm² biedt hij een sterke basis voor duidelijke en betrouwbare verbindingen in de schakelkast.
Phoenix doorvoerklem voor compacte 4-geleiderbedrading
De grijze klembehuizing is bedoeld voor montage op NS 35/7,5 en NS 35/15 en ondersteunt een nette, goed gestructureerde installatie. De push-in veeraansluiting staat voor een snelle geleideropname en een blijvend hoge contactkracht. Zo kunnen stijve geleiders en veel geassembleerde geleiders efficiënt worden aangesloten. Dankzij de 4 aansluitingen op één niveau bespaart u waardevolle ruimte en creëert u tegelijk een overzichtelijke potentiaalverdeling.
Producthighlights voordelen
- 4-geleideruitvoering: Vier aansluitingen op één niveau voor een hoge bedradingsdichtheid.
- Push-in veeraansluiting: Snelle aansluiting met stevige houvast en hoge praktijkgerichtheid.
- Voor 800 V en 32 A: Geschikt voor veel industriële standaardtoepassingen.
- Nominale doorsnede 4 mm²: Ontworpen voor een sterke en stabiele stroomgeleiding.
- Groot geleiderbereik: Verwerkt doorsneden van 0,08 mm² tot 6 mm².
- Ruimtebesparende bouwvorm: Meer aansluitingen bij een laag ruimtebehoefte op de draagrail.
- Duidelijke structuur in de schakelkast: Ideaal voor geordende en goed onderhoudbare bedrading.
- Grijze kenkleur: Passend voor een neutrale en uniforme klemmenstrook.
Technische gegevens in één oogopslag
| Kenmerk | Specificatie |
|---|---|
| Fabrikant | Phoenix Contact |
| Artikelnaam | ST 4-QUATTRO |
| Artikelnummer fabrikant | 3031445 |
| EAN | 4017918186890 |
| Catalogus | Doorvoerklem |
| Producttype | Doorvoerklem, 4-geleider |
| Aansluittype | Push-in veeraansluiting, trekveeraansluiting |
| Aantal aansluitingen | 4 |
| Aantal niveaus | 1 |
| Nominale spanning | 800 V |
| Nominale stroom | 32 A |
| Nominale doorsnede | 4 mm² |
| Geleiderdoorsnede | 0,08 mm² tot 6 mm² |
| Montagetype | NS 35/7,5, NS 35/15 |
| Breedte | 6,2 mm |
| Hoogte | 87 mm |
| Diepte | 36,5 mm |
| Kleur | grijs |
| Materiaal isolatiebehuizing | PA |
| Brandbaarheidsklasse | UL 94 V0 |
| Nominale stootspanning | 8 kV |
Meer aansluitdichtheid, duidelijke voordelen en passende alternatieven
In het dagelijkse gebruik overtuigt de klem door zijn hoge aansluitdichtheid bij een slanke breedte. Dat is vooral een voordeel wanneer in schakelkasten veel geleiders netjes in een klein ruimte moeten worden geleid. De veertechniek ondersteunt een trillingsarme, blijvend veerkrachtig verbinding en helpt de montagetijden te verkorten. Dankzij de 4-geleideruitvoering is deze klem bijzonder geschikt voor verdelingen met meerdere uitgaande geleiders met hetzelfde potentiaal.
- Hoge bedradingsdichtheid: Vier klempunten op slechts 6,2 mm breedte.
- Snelle montage: Directe geleideropname bespaart tijd bij de opbouw.
- Nette potentiaalgeleiding: Goed voor gestructureerde rijen in de schakelkast.
- Breed inzetbaar: Geschikt voor machinebouw, installatietechniek en industrie.
- Flexibel geleiderbereik: Dekt zowel fijne als dikkere geleiders goed af.
Vergeleken met kleiner Phoenix meergeleiderklemmen met een kleiner doorsnede is deze uitvoering ontworpen voor hogere stroomwaarden en een groter geleiderbereik. Ten opzichte van klassieke 2-geleider-doorvoerklemmen van de fabrikant biedt hij duidelijk meer aansluitingen per pool en bespaart zo ruimte op de klemmenstrook. In tegenstelling tot meerlaagse varianten ligt de focus hier op een enkelvoudige, goed toegankelijke bedrading, wat het overzicht en de bediening vaak vereenvoudigt.
Als vergelijkbare producten van ander gerenommeerde fabrikanten komen bijvoorbeeld meergeleider-doorvoerklemmen van Weidmüller, WAGO of ABB in aanmerking. Afhankelijk van de serie verschillen deze modellen vooral in bedieningswijze, accessoiresysteem, brugconcept en markering. Voor bestaande Phoenix-rijen is dit model vooral zinvol wanneer in de schakelkast een uniform accessoire- en markeringsconcept gewenst is.
Technische kenmerken en praktisch nut van de 4-geleiderklem
Deze doorvoerklem is ontworpen voor een nominale spanning van 800 V en een nominale stroom van 32 A. Hij heeft vier aansluitingen, één niveau en een nominale doorsnede van 4 mm². De verwerkbare doorsnede van 0,08 mm² tot 6 mm² biedt veel speelruimte bij de planning en uitbreiding. De montage gebeurt op draagrails NS 35/7,5 of NS 35/15. De grijze uitvoering past in veel gestandaardiseerde markeringssystemen en ondersteunt een duidelijke, professionele schakelkaststructuur. Daarmee is dit model zeer geschikt voor gebruikers die een compacte, veerkrachtig en montagevriendelijke oplossing zoeken voor de moderne rijgklemtechniek.
