Description

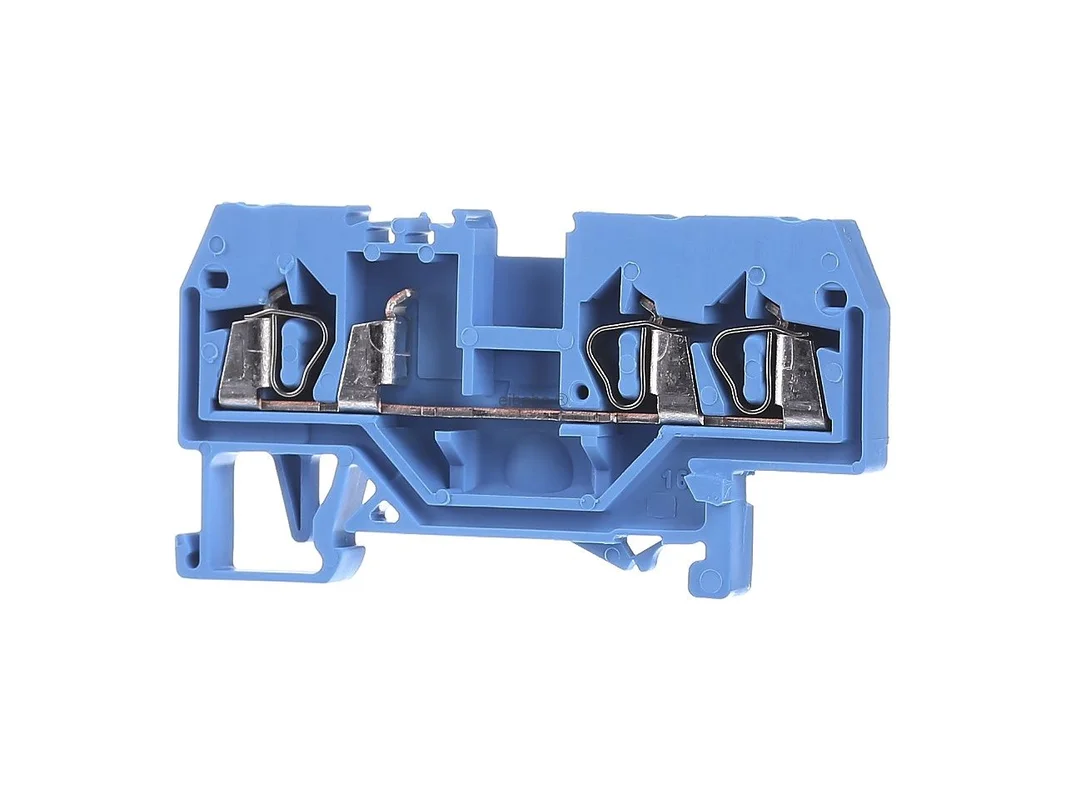

Doorlopende aansluiting blauw 0,08-2,5qmm – Doorvoeraansluitklem 5mm 24A 280-684 – WAGO – 4044918391412:

De WAGO-doorvoerklem 3-pin blauw voor Ex-i-toepassingen 280-684 is een compacte oplossing voor de veilige en overzichtelijke bedrading in schakelkasten, de meettechniek en de gebouwautomatisering. Zij verbindt drie geleiders betrouwbaar op de montagerail en biedt met de beproefde CAGE CLAMP®-techniek een snelle, onderhoudsarme en gebruiksvriendelijke aansluittechniek. De blauwe uitvoering ondersteunt bovendien een eenduidige toewijzing in intrinsiek veilige stroomkringen.

Nauwkeurige bedrading voor Ex-i-bereiken met de WAGO-doorvoerklem 3-pin blauw voor Ex-i-toepassingen 280-684

Deze doorvoerklem uit de serie 280 is ontworpen voor geleiders tot 2,5 mm² en is geschikt voor toepassingen waarbij een veilige contactverbinding, een hoge overzichtelijkheid en een vlotte montage vereist zijn. Dankzij de centrale markering blijft de aanduiding goed leesbaar. De montage gebeurt op montagerails 35 x 15 en 35 x 7,5. Door de frontaal geleiderinvoer en de bediening met gereedschap kan de bedrading netjes en gecontroleerd worden uitgevoerd.

Producthighlights voordelen

• Geschikt voor Ex-i-toepassingen: Zeer geschikt voor intrinsiek veilige stroomkringen in gevoelige gebieden.
• 3-polige uitvoering: Ideaal voor overzichtelijke geleidergeleiding met drie aansluitingen.
• CAGE CLAMP®-techniek: Snelle, veilige en duurzame aansluiting zonder omslachtige geleiderbehandeling.
• Voor veel geleidertypen: Geschikt voor geleiderdoorsneden van 0,08 mm² tot 2,5 mm².
• Bediening met gereedschap: Gecontroleerde contactverbinding bij de installatie in de schakelkast.
• Centrale markering: Vergemakkelijkt de duidelijke aanduiding en bespaart tijd bij service en onderhoud.
• DIN-rail-montage: Geschikt voor montagerail 35 x 15 en 35 x 7,5.
• Blauwe behuizingskleur: Ondersteunt de visuele toewijzing in Ex-i-concepten.
• Onderhoudsarm: Veerkrachtaansluiting zorgt voor blijvend stabiele contactkwaliteit.
• Compacte bouwvorm: Goede keuze voor dichte klemmenstroken met hoge eisen aan overzichtelijkheid.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	Doorvoerklem 3-pin blauw voor Ex-i-toepassingen 280-684
Fabrikantartikelnummer	280-684
EAN	4044918391412
Catalogus	Doorvoerklem
Serie	280
Producttype	Doorvoer-rijgklem
Aantal polen	3
Nominale doorsnede	2,5 mm²
Geleiderdoorsnede	0,08 tot 2,5 mm²
AWG-bereik	28 tot 12 AWG
Aansluittechniek	CAGE CLAMP®
Aansluittype	Veerkrachtaansluiting
Bediening	met bedieningsgereedschap
Montagetype	Montagerail
Geschikte montagerail	35 x 15 en 35 x 7,5
Markering	centraal
Geleiderinvoer	frontaal
Kleur	blauw
Nominale stroom	24 A
Nominale spanning	800 V
Striplengte	8 tot 9 mm
Materiaal isolatiehuis	Polyamide 66
Geschiktheid	geschikt voor Ex-i-toepassingen

Sterke punten in de schakelkast, afbakening ten opzichte van de serie en passende alternatieven

De WAGO-doorvoerklem 3-pin blauw voor Ex-i-toepassingen 280-684 scoort vooral daar waar een veilige potentiaalgeleiding, duidelijke markering en hoge bedradingskwaliteit vereist zijn. In vergelijking met grijze standaardklemmen uit dezelfde serie, zoals de WAGO 280-681, is deze blauwe variant specifiek bedoeld voor de duidelijke visuele scheiding van Ex-i-stroomkringen. Dat is in de meet-, besturings- en regeltechniek een belangrijk voordeel, omdat de toewijzing in het veld en in de schakelkast sneller herkenbaar blijft.

• Voordeel bij Ex-i-concepten: De blauwe kleur vergemakkelijkt de normconforme en goed zichtbare scheiding van intrinsiek veilige stroomkringen.
• Ten opzichte van standaardklemmen: Elektrisch vergelijkbaar bruikbaar, maar in de toepassing duidelijk afgestemd op Ex-i-structuren.
• Ten opzichte van grotere klemmen: Voor kleiner geleiderdoorsneden en compacte klemmenstroken vaak de betere keuze.
• Ten opzichte van schroefklemmen: Geen natrekken van de contacten nodig, vlotte montage en gelijkmatige klemkracht.

Binnen het WAGO-programma zijn vergelijkbare producten vooral te onderscheiden op basis van kleur, aantal polen, doorsnede of speciale functie. Grijze doorvoerklemmen uit dezelfde serie zijn eerder geschikt voor algemene bedrading zonder Ex-i-kleurmarkering. Meerlaagse of functiegerichte klemmen van dezelfde fabrikant worden ingezet wanneer daarnaast potentiaalverdeling, testmogelijkheid of een bijzonder hoge verpakkingsdichtheid centraal staan.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen afhankelijk van de installatie onder ander rijgklemmen van Phoenix Contact, Weidmüller of ABB in aanmerking. Phoenix Contact biedt afhankelijk van de serie push-in- of schroeftechniek, wat voordelen kan hebben bij zeer snelle directe bedrading. Weidmüller zet vaak in op trekveer- of schroefsystemen met een breed accessoireprogramma. ABB biedt eveneens DIN-railklemmen voor industriële standaardtaken. Bij direct gebruik moet echter altijd worden gelet op Ex-i-geschiktheid, kleurmarkering, doorsnedebereik en compatibiliteit van accessoires, zodat markering, bruggen en montageconcept bij de bestaande installatie passen.

Efficiënte geleidergeleiding, duidelijke markering en onderhoudsarme aansluittechniek

De doorvoerklem is ontworpen voor een snelle en veilige verbinding van elektrisch geleiders in industriële installaties en in de gebouwtechniek. Haar grote praktisch nut ligt in de combinatie van compacte bouwvorm, nette frontbedrading en robuuste veerkrachttechniek. Juist bij frequente bedradingswerkzaamheden bespaart dat tijd en zorgt het voor reproduceerbare resultaten.

• Geen omslachtige voorbereiding: De CAGE CLAMP®-techniek maakt de aansluiting van veel geleidertypen mogelijk zonder complexe voorbehandeling.
• Nette montage: Met 8 tot 9 mm striplengte is de bedrading duidelijk planbaar en eenvoudig uit te voeren.
• Hoge bedrijfszekerheid: De veerkracht houdt de geleider blijvend veilig in contact.
• Overzicht in de opbouw: De centrale markering ondersteunt een snelle oriëntatie bij ingebruikname en service.
• Breed toepassingsgebied: Geschikt voor klassieke doorvoerbedrading evenals voor gestructureerde potentiaalgeleiding in klemmenstroken.

Deze WAGO-doorvoerklem is een sterke keuze voor iedereen die in Ex-i-toepassingen inzet op betrouwbare contacttechniek, een duidelijke structuur in de schakelkast en een montagevriendelijke oplossing voor geleiders tot 2,5 mm².
