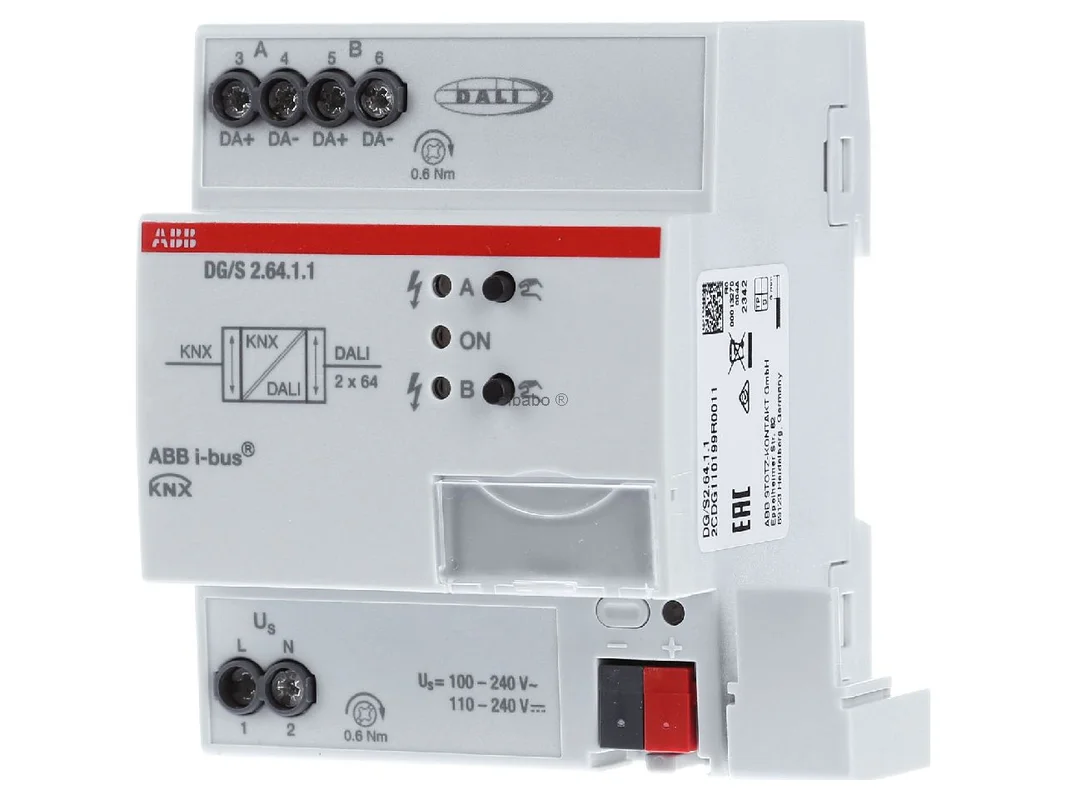

DALI Gateway Basic 2f – Interface voor KNX-domotica DG/S2.64.1.1 – ABB – 2CDG110199R0011 – 4016779942850:

De ABB DALI-gateway KNX DALI-2 2-voudig met geïntegreerde DALI-voedingsspanning REG IP20 DG/S2.64.1.1 is een krachtige interface voor nauwkeurige lichtregeling in moderne KNX-installaties. Als gecertificeerde Single-Master DALI Controller volgens DALI-2 verbindt het apparaat de KNX-wereld met twee onafhankelijke DALI-lijnen en maakt het een flexibele, veilige en goed schaalbare regeling van veeleisende verlichtingssystemen mogelijk.

Via twee DALI-uitgangen kunnen per lijn tot 64 DALI-deelnemers worden aangestuurd. Daarmee is de gateway ideaal voor kantoren, utiliteitsbouw en hoogwaardige woonprojecten met veel armaturen, groepen en scènes. De geïntegreerde DALI-voedingsspanning vermindert de planningsinspanning en vereenvoudigt de implementatie in de schakelkast.

ABB DALI-gateway voor KNX-lichtregeling met twee DALI-2 lijnen en hoge flexibiliteit

Het apparaat ondersteunt de aansturing van afzonderlijke DALI-deelnemers, armaturengroepen, via broadcast en via scènes. Zo kan verlichting exact worden afgestemd op ruimtezones, toepassingen en dagindelingen. Uitgebreide fout- en storingsmeldingen verhogen de bedrijfszekerheid en vergemakkelijken de diagnose tijdens bedrijf.

Aanvullende functies zoals slavebedrijf, trapverlichting, vergrendelingen en geforceerde besturing breiden het toepassingsbereik aanzienlijk uit. Ook DALI-noodverlichtingsconverters volgens EN 62386-202, DT1 worden ondersteund. Functietest en duurtest kunnen via KNX worden geactiveerd, terwijl de resultaten op de bus beschikbaar zijn. Andere DALI-apparaattypen zoals DT6 of DT8 kunnen via standaard DALI-commando’s worden aangestuurd.

Producthighlights voordelen

• Twee DALI-lijnen: Elke lijn stuurt tot 64 DALI-deelnemers aan voor een duidelijke structuur van grote verlichtingsinstallaties.
• DALI-2 gecertificeerd: Hoge normconformiteit en veilige integratie in moderne verlichtingssystemen.
• Geïntegreerde DALI-voeding: Geen aparte voeding voor de DALI-lijn nodig.
• Flexibele regeling: Individuele regeling, groepen, broadcast en scènes in één apparaat.
• Tot 16 groepen per lijn: Ideaal voor zones, ruimtes en functionele lichtgebieden.
• Tot 16 scènes per lijn: Comfortabele lichtsferen voor werk, presentatie of ambiance.
• Uitgebreide diagnose: Storingsmeldingen en statuswaarden vergemakkelijken service en onderhoud.
• Noodverlichtingssupport: Geschikt voor DALI-noodverlichtingsconverters met testactivering via KNX.
• Praktijkgerichte extra functies: Trapverlichting, vergrendelingen, slave en geforceerde besturing al geïntegreerd.
• Geschikt voor REG-montage: Optimaal voor inbouw in verdelers en schakelkastconcepten.

Intelligente lichtintegratie voor KNX en DALI

• Fijne zonering: Verlichting kan per ruimte, gebied of werkplek gedifferentieerd worden geschakeld.
• Centrale scènes: Typische scènes zoals reiniging, bespreking of avondbedrijf zijn snel oproepbaar.
• Statusmelding: Relevante toestanden en foutmeldingen zijn op KNX beschikbaar.
• Noodverlichting in beeld: Testresultaten van de noodverlichtingsinstallatie kunnen centraal worden geëvalueerd.
• Economische planning: Twee DALI-lijnen in één apparaat besparen ruimte in de verdeler.
• Zuivere systeemkoppeling: KNX neemt de logica over, DALI de nauwkeurige armatuuraansturing.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB DALI-gateway KNX DALI-2 2-voudig met geïntegreerde DALI-voedingsspanning REG IP20 DG/S2.64.1.1
Fabrikant	ABB
Artikelnummer	2CDG110199R0011
EAN	4016779942850
Catalogus	Interface-media-gateway
Bussysteem	KNX
DALI-standaard	DALI-2, Single-Master Controller volgens EN 62386
Aantal DALI-uitgangen	2
Deelnemers per DALI-lijn	max. 64
Groepen per DALI-lijn	max. 16
Scènes per DALI-lijn	max. 16
DALI-voedingsspanning	geïntegreerd
Ondersteunde functies	Individuele regeling, groepsregeling, broadcast, scènes, slave, trapverlichting, vergrendelingen, geforceerde besturing
Ondersteuning noodverlichting	DALI-noodverlichtingsconverter volgens EN 62386-202, DT1
Overige DALI-apparaattypen	bijv. DT6 en DT8 via standaard DALI-commando’s
Montagewijze	REG, DIN-rail
Beschermingsgraad	IP20

Meerwaarde voor lichtplanning, ETS-praktijk en de vergelijking binnen de KNX-omgeving

De ABB DALI-gateway KNX DALI-2 2-voudig met geïntegreerde DALI-voedingsspanning REG IP20 DG/S2.64.1.1 is vooral sterk wanneer meerdere DALI-lijnen netjes in een KNX-installatie moeten worden geïntegreerd. Twee gescheiden DALI-uitgangen creëren duidelijke structuren voor verdiepingen, gebouwvleugels of functionele zones. Zo kunnen grote verlichtingsinstallaties overzichtelijk worden gepland en tijdens bedrijf eenvoudiger worden onderhouden.

• Twee onafhankelijke DALI-lijnen in één apparaat voor een duidelijke scheiding van gebieden en belastingen.
• Zeer geschikt voor kantoorruimtes, scholen, praktijken, hotels en hoogwaardige woonobjecten.
• Geïntegreerde voedingsspanning bespaart extra apparaten en vereenvoudigt de planning van de schakelkast.
• Foutmeldingen en diagnosewaarden helpen bij service, onderhoud en snelle storingsopsporing.
• Noodverlichtingstests via KNX verminderen de inspanning bij de integratie van veiligheidsrelevante verlichting.
• Flexibele regelwijzen vergemakkelijken zowel eenvoudige als complexe lichtconcepten.

Vergeleken met enkelvoudige ABB DALI-gateways biedt de 2-voudige uitvoering een duidelijk hogere systeemdichtheid in de verdeler. Dat is voordelig wanneer twee gescheiden DALI-segmenten binnen één KNX-lijn nodig zijn. Een 1-voudige variant is meestal de juiste keuze voor kleinere projecten, afzonderlijke verdiepingen of compacte woontoepassingen met een kleinere omvang aan armaturen.

Ten opzichte van uitgebreider gepositioneerde ABB DALI-gateways met een uitgebreider functiespectrum richt de Basic-uitvoering zich sterker op projecten waarin een solide, normconforme en economische DALI-integratie centraal staat. Wie vooral op zoek is naar betrouwbare schakel-, groeps-, scène- en statusfuncties, krijgt hier een zeer evenwichtige oplossing.

Enkelvoudige ABB DALI-gateways worden vaak gebruikt wanneer slechts één ruimtecluster of een duidelijk afgebakend gebied moet worden bediend. Het hier beschreven 2-voudige apparaat is daarentegen zeer geschikt voor grotere verdelers waarbij twee DALI-lijnen gescheiden geparametreerd en gebruikt moeten worden. Dat vereenvoudigt de structuur bij kantoorassen, dubbele verdiepingen of bij de scheiding van algemene verlichting en speciale zones.

Wanneer in een project uitgebreide kleurregeling, speciale armatuurtypen of bijzonder diepe DALI-integratie centraal staan, moet de keuze van de ABB-gatewayvariant vroegtijdig worden afgestemd op de geplande armaturenwereld. Voor veel standaardtaken in de gebouwautomatisering is deze 2-voudige Basic-uitvoering echter al zeer krachtig.

Vergelijkbare KNX DALI-gateways zijn onder andere verkrijgbaar van Siemens, Hager en Theben. Siemens biedt in veel projecten een sterke integratie in commerciële gebouwtechniek, terwijl Hager vaak wordt gewaardeerd om duidelijk gestructureerde ETS-applicaties. Theben scoort afhankelijk van de serie met praktijkgerichte functies voor verlichting en tijdlogica.

Essentiële verschillen liggen meestal in de parametrering, in de omvang van de diagnose, in de weergave van de communicatieobjecten en in de afstemming op bepaalde DALI-apparaattypen. De KNX-basisintegratie is systeemtechnisch goed fabrikantoverschrijdend te integreren, toch moeten groepsadresstructuur, scèneconcept en noodverlichtingseisen vooraf exact worden gecontroleerd.

In ETS is het aan te raden de twee DALI-lijnen vanaf het begin duidelijk per gebied of toepassing te benoemen, bijvoorbeeld „Lijn A kantoor oost“ en „Lijn B conferentie“. Vervolgens moeten de DALI-deelnemers logisch worden gegroepeerd op basis van ruimtes, vensterassen of gebruikszones. Dat vergemakkelijkt latere servicewerkzaamheden en houdt de groepsadresstructuur overzichtelijk.

Voor typische projecten is het zinvol om per lijn eerst basisobjecten voor schakelen, dimmen, status en storing aan te maken. Daarna kunnen scènes voor standaardgevallen zoals „Werklicht“, „Presentatie“, „Reiniging“ of „Avondbedrijf“ worden toegevoegd. In vergaderruimtes kan bijvoorbeeld één scène het directe licht dimmen, wandwashers activeren en decoratieve armaturen op een vaste waarde zetten.

Bij noodverlichtingstoepassingen moeten testobjecten en terugmeldingen duidelijk gescheiden van de algemene lichtregeling worden aangemaakt. Een eigen hoofdgroep voor onderhoud en diagnose zorgt voor overzicht. Ook zinvol is een gestructureerde benaming van de armaturengroepen, zodat serviceteams fouten snel aan een gebied kunnen toewijzen.

Wie een professionele, normconforme en flexibel inzetbare oplossing zoekt voor de koppeling van KNX en DALI, maakt met deze gateway een zeer sterke keuze. Twee DALI-lijnen, geïntegreerde voeding, betrouwbare diagnose en de ondersteuning van belangrijke lichtfuncties maken het apparaat tot een doordachte interface voor toekomstbestendige gebouwautomatisering.

Of het nu gaat om efficiënte kantoorverlichting, gestructureerde lichtzones in de utiliteitsbouw of hoogwaardige scèneregeling in smart buildings: deze ABB-gateway creëert de technische basis voor een nauwkeurige, stabiele en comfortabele lichtregeling op hoog niveau.
