Description

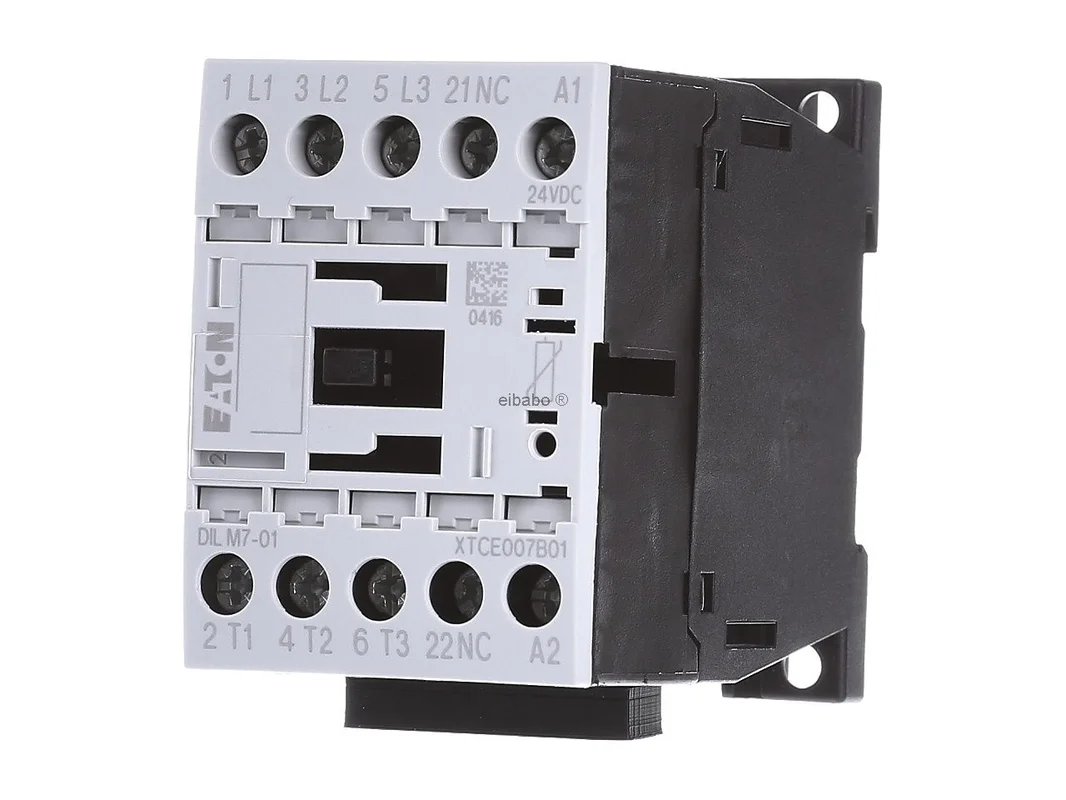

Contactor 1NC 3kW/400V,DC DILM7-01 (24VDC) – Magneetschakelaar 7A 24VDC DILM7-01(24VDC) – Eaton – 276600 – 4015082766009:

De Eaton vermogenscontactor DILM7-01(24VDC) 276600 is ontworpen voor het veilig schakelen van motoren en ander belastingen in een industriële omgeving. De 3-polige uitvoering, een geïntegreerd verbreekcontact en de gelijkstroombediening met 24 V DC maken het tot een nauwkeurige oplossing voor besturingen, schakelkasten en machines. Dankzij schroefklemmen verloopt de bedrading overzichtelijk, stevig en onderhoudsvriendelijk.

Eaton vermogenscontactor DILM7-01(24VDC) voor motorbesturing en schakelkastbouw

Deze contactor uit de Eaton Moeller-serie DILM is ontworpen voor AC-schakelende toepassingen en is vooral geschikt voor het starten en uitschakelen van kooiankermotoren tijdens bedrijf. Daarnaast ondersteunt hij ook veeleisende schakeltaken met frequent tippen, omkeren of inching. De compacte bouwvorm vergemakkelijkt de inbouw, terwijl de robuuste contacttechniek is ontworpen voor een hoge bedrijfszekerheid in de dagelijkse praktijk.

Producthighlights voordelen

• 3-polige uitvoering: Ideaal voor klassieke motortoepassingen in machines en installaties.
• 1 geïntegreerd verbreekcontact: Ondersteunt meld-, vergrendelings- of besturingstaken direct in het apparaat.
• 24 V DC spoelspanning: Geschikt voor veel moderne DC-stuurkringen in de schakelkast.
• Schroefklemmen: Beproefde aansluittechniek voor stevige bevestiging en goede onderhoudsvriendelijkheid.
• Geschikt voor AC-3: Ontworpen voor kooiankermotoren met start en uitschakeling tijdens bedrijf.
• Ook inzetbaar voor AC-4: Geschikt voor schakeltaken met tippen, omkeren en inching.
• Geschikt voor IE3: Ook geschikt voor motoren van de efficiëntieklasse IE3.
• Compacte bouwwijze: Goed voor ruimtebesparende oplossingen in schakelinstallaties en besturingen.
• Hoge elektrisch sterkte: Nominale isolatiespanning tot 690 V.
• Betrouwbare serie: Onderdeel van de beproefde Eaton Moeller DILM-reeks voor industrie en automatisering.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Serie	Moeller DILM
Artikelnummer fabrikant	DILM7-01(24VDC)
Catalogusnummer	276600
EAN	4015082766009
Catalogus	Vermogenscontactor AC-schakelend
Producttype	Vermogenscontactor
Toepassing	Motoren
Aantal polen	3-polig
Hulpcontact	1 verbreekcontact
Spoelspanning	24 V DC
Bedieningstype	Gelijkstroombediening
Aansluittechniek	Schroefklemmen
Gebruikscategorie AC-1	Niet- of lichtinductieve belastingen, weerstandovens
Gebruikscategorie AC-3	Kooiankermotoren starten, tijdens bedrijf uitschakelen
Gebruikscategorie AC-4	Starten, inching, omkeren, tippen
Nominale bedrijfsstroom AC-3 bij 380/400 V	7 A
Nominale bedrijfsstroom AC-1 bij 380/400/415 V	22 A
Motorvermogen bij 380/400 V AC-3	3 kW
Nominale isolatiespanning Ui	690 V
Afmetingen	75 x 45 x 68 mm
Mechanische levensduur	tot 10.000.000 schakelcycli
Beschermingsaanduiding	ontworpen voor schakelkasttoepassingen
Geschiktheid voor IE3-motoren	ja

Praktische voordelen, toepassingsprofiel en zinvolle alternatieven voor schakeltaken met motoren

De Eaton vermogenscontactor DILM7-01(24VDC) wordt aanbevolen voor compacte motorstarters, transporttechniek, ventilatie, pompen, kleiner machines en algemene automatiseringstaken. Het geïntegreerde verbreekcontact is bijzonder nuttig wanneer terugmeldingen, elektrisch vergrendelingen of eenvoudige veiligheidsketens nodig zijn. Door de 24 V DC spoel past het apparaat goed bij PLC-nabije besturingsconcepten en moderne DC-schakelkringen.

• Voordeel tijdens bedrijf: Veilig schakelen van motorbelastingen volgens AC-3 met solide reserve voor typische besturingstaken.
• Voordeel bij de planning: 1 verbreekcontact is al geïntegreerd, waardoor extern extra blokken niet altijd nodig zijn.
• Voordeel bij de montage: Schroefklemmen zijn bij service goed toegankelijk en in veel installaties standaard.
• Voordeel bij moderne motoren: Ook geschikt voor IE3-motoren, wat de inzet in actuele installaties vergemakkelijkt.

Vergeleken met vergelijkbare Eaton-modellen zonder geïntegreerd verbreekcontact is deze variant vooral geschikt wanneer een rustcontact direct in het basisapparaat gewenst is. Ten opzichte van uitvoeringen met een maakcontact als hulpcontact ligt de focus hier sterker op vergrendeling, melding of uitschakellogica. Binnen de DILM-reeks zijn bovendien zwaardere varianten beschikbaar voor hogere motorstromen of grotere vermogens. Deze zijn bedoeld voor zwaardere belastingen, maar nemen vaak meer ruimte in de schakelkast in.

Bij vergelijkbare producten van ander fabrikanten komen vaak Siemens SIRIUS, Schneider Electric TeSys D of ABB AF-contactors in aanmerking. Siemens SIRIUS is vaak sterk gericht op modulair integratie in SIRIUS-systemen. Schneider TeSys D is in de machinebouw zeer wijdverbreid en biedt afhankelijk van het type ander hulpcontactcombinaties. ABB AF zet in bepaalde series vaak in op brede spoelspanningsbereiken. Voor directe vervanging moeten echter altijd spoelspanning, contactconfiguratie, bouwgrootte en aansluitwijze worden gecontroleerd.

Toepassingsgegevens en technische meerwaarde helder samengevat

De contactor is bedoeld voor motoren tot 170 A binnen de productreeks, waarbij dit concrete model is ontworpen voor 7 A bij AC-3 op 380 tot 400 V. Hij schakelt niet alleen motoren, maar ook niet- of lichtinductieve belastingen volgens AC-1, zoals weerstandsbelastingen of thermische toepassingen. Voor dynamisch processen volgens AC-4, zoals tippen of omkeren, biedt hij een passende technische basis.

De schroefklemmen ondersteunen een nette bedrading in industriële omgevingen. De 3-polige uitvoering dekt typische draaistroomtaken af. Dankzij de compacte bouwgrootte kan het apparaat goed in bestaande schakelvelden worden geïntegreerd. De geschiktheid voor IE3-motoren is een belangrijk pluspunt voor moderne energie-efficiëntie in de installatietechniek. Zo combineert deze Eaton-contactor compacte afmetingen, een duidelijke contactfunctie en praktijkgerichte motorbesturing in één professioneel totaalpakket.
