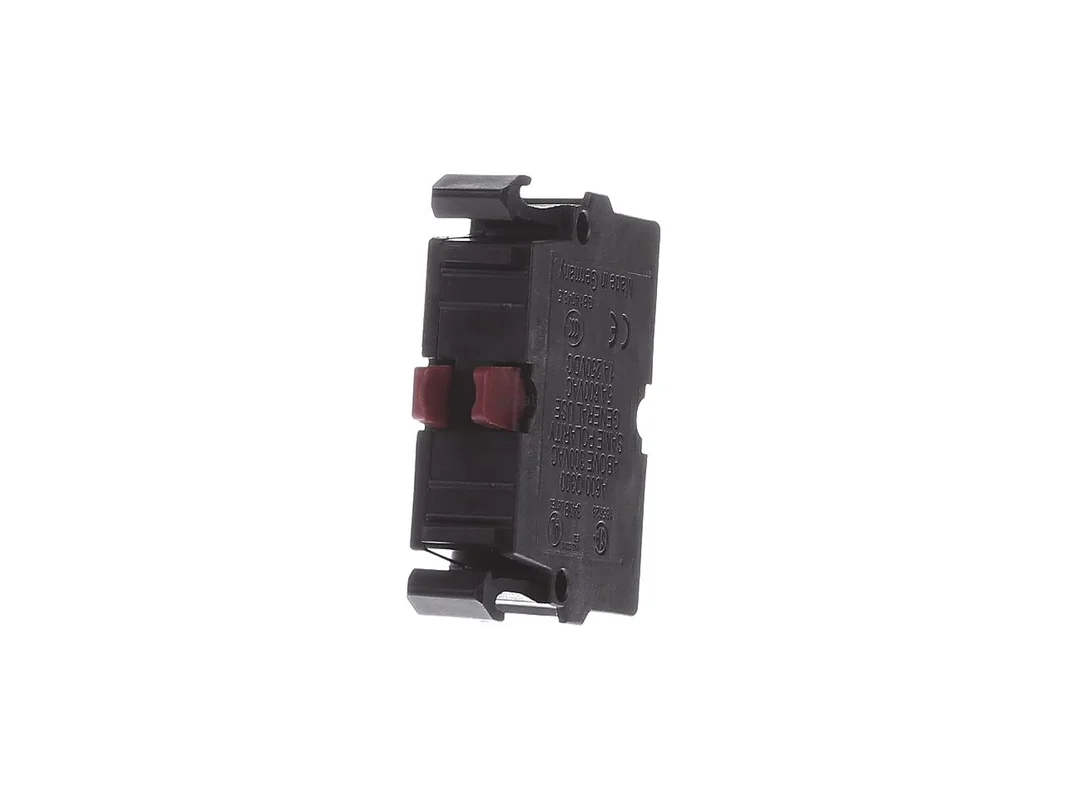

Contactelement 1NC, voor – Hulpcontactblok 0 NO / 1 NC M22-K01 – Eaton – 216378 – 4015082163785:

Het Eaton contacte element verbreekcontact frontbevestiging schroefaansluiting veiligheidsfunctie M22-K01 216378 is een nauwkeurig ontworpen hulpcontactblok voor veeleisende schakel- en meldingstaken. Het aan de voorzijde monteerbare enkelvoudige contact met één verbreekcontact is geschikt voor gebruik in besturingen, schakelapparatuur en industriële toepassingen waar een veilige signaaldetectie en duidelijke statusmelding vereist zijn.

Eaton contactelement M22-K01 voor veilige schakel- en meldingstaken

Met schroefaansluiting, frontbevestiging en geïntegreerde veiligheidsfunctie biedt het contactelement een betrouwbare oplossing voor professionele elektrische installaties. De gedwongen opening volgens IEC/EN 60947-5-1 ondersteunt de veilige werking in relevante toepassingen. Dankzij de compacte bouwvorm en de robuuste uitvoering kan het element netjes in passende systemen van Eaton worden geïntegreerd.

Producthighlights voordelen

• 1 verbreekcontact: Ideaal voor meld-, uitschakel- en veiligheidsfuncties.
• Frontbevestiging: Maakt een duidelijke en servicevriendelijke montage mogelijk.
• Schroefaansluiting: Voor een stevige bevestiging en een praktijkgerichte bedrading.
• Veiligheidsfunctie: Met gedwongen opening volgens IEC/EN 60947-5-1.
• Enkelvoudig contact: Overzichtelijk van opbouw en eenvoudig te integreren.
• IP20 beschermingsgraad: Geschikt voor inbouw in beschermde omgevingen.
• Zonder SmartWire-DT: Klassieke, directe integratie in bestaande concepten.
• Breed inzetbaar: Geschikt voor toepassingen in de omgeving van de bouwgroottes NZM1, NZM2, NZM3 en NZM4.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton contactelement verbreekcontact frontbevestiging schroefaansluiting veiligheidsfunctie M22-K01 216378
Artikelnummer fabrikant	216378
Type	M22-K01
EAN	4015082163785
Catalogus	Hulpcontactblok
Productsoort	Contactelement
Contacttype	1 verbreekcontact
Verbindingstype	Enkelvoudig contact
Aansluittechniek	Schroefklemmen
Bevestiging	Frontbevestiging
Veiligheidsfunctie	Gedwongen opening volgens IEC/EN 60947-5-1
Gedwongen openingsweg	4,8 mm
Maximale weg	5,7 mm
Minimale kracht voor gedwongen opening	15 N
Beschermingsgraad	IP20
Normen en goedkeuringen	UL/CSA, IEC
Aansluiting op SmartWire-DT	nee
Te gebruiken voor bouwgroottes	NZM1, NZM2, NZM3, NZM4
Afmetingen	38 x 32 x 10 mm
Gewicht	ca. 0,01 kg
Mechanische levensduur	5.000.000 schakelingen
Elektrische levensduur	tot 1.600.000 schakelingen, afhankelijk van de toepassing
Nominale bedrijfsstroom	3 A bij 24 V, 6 A bij 220 tot 240 V
Nominale bedrijfsspanning AC	max. 500 V
Nominale bedrijfsspanning DC	max. 220 V
Voorwaardelijke kortsluitstroom	1 kA

Veilig melden, gericht activeren en passend kiezen

Het Eaton contactelement verbreekcontact frontbevestiging schroefaansluiting veiligheidsfunctie M22-K01 216378 is ontworpen voor toepassingen waarin schakeltoestanden betrouwbaar moeten worden geregistreerd en doorgegeven. Vooral in schakelinstallaties, machinebesturingen en energieverdelingen komt het verbreekcontact goed tot zijn recht. De gedefinieerde gedwongen opening verbetert de functionele veiligheid in veiligheidsgerelateerde meldcircuits. De frontale inbouw vergemakkelijkt de planning en vervanging bij service.

• Duidelijke statusmelding: Geschikt voor indicatie, vergrendeling en activering.
• Praktijkgerichte montage: Frontbevestiging bespaart tijd bij inbouw en onderhoud.
• Hoge bestendigheid: Voor veel schakelingen in het industriële dagelijks gebruik.
• Normconforme uitvoering: Geschikt voor professionele toepassingen in de schakelkast.

In het Eaton assortiment is de M22-K01 de juiste keuze wanneer een enkel verbreekcontact met frontbevestiging gevraagd is. Vergelijkbare producten van de fabrikant zijn bijvoorbeeld varianten met maakcontactfunctie of uitvoeringen voor andere inbouwsituaties, bijvoorbeeld met bodembevestiging. Ten opzichte van een maakcontact ligt het verschil vooral in het schakelgedrag en daarmee in het toepassingsdoel: verbreekcontacten worden vaak gebruikt voor bewaking, uitschakeling of veiligheidsketens, terwijl maakcontacten vaker bedoeld zijn voor vrijgave- of startsignalen. Een bodemvariant van dezelfde fabrikant is aan te bevelen wanneer de constructie geen opbouw aan de voorzijde voorziet.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn onder meer te vinden bij Schneider Electric, Siemens en ABB. Deze alternatieven vervullen afhankelijk van de serie vergelijkbare taken, maar verschillen vaak in montagemethode, systeemaansluiting, bouwbreedte of seriecompatibiliteit. Voor bestaande Eaton M22 concepten is het hier beschreven contactelement vooral zinvol wanneer een systeemt trouwe uitbreiding, een uniform bedieningsconcept en een nette afstemming op aanwezige componenten gewenst zijn.

Toepassingsgebieden en aanvullende technische aanwijzingen

• Schakelinstallaties: Voor meld- en hulpcontacten in energieverdelingen.
• Machinebouw: Voor statusdetectie in besturings- en veiligheidskringen.
• industrie: Voor robuuste signaalverwerking in veeleisende omgevingen.
• Gebouwtechniek: Voor gedefinieerde schakelmeldingen in besturingspanelen.
• Service en retrofit: Goed geschikt voor de uitbreiding van bestaande Eaton systemen.

Extra meerwaarde vloeit voort uit de functie als uitschakelhulpcontact HIA. Deze uitvoering ondersteunt een algemene uitschakelindicatie en meldt een uitschakeling bijvoorbeeld door arbeidsstroomuitschakelaar of overbelastingsuitschakelaar. Daardoor is het contactelement niet alleen geschikt voor puur schakelen, maar ook voor een goed navolgbare statusdiagnose tijdens bedrijf. De combinatie van verbreekcontact, veiligheidsfunctie en gedefinieerde bediening maakt het onderdeel tot een doordachte oplossing voor professionele meld- en bewakingstaken.
