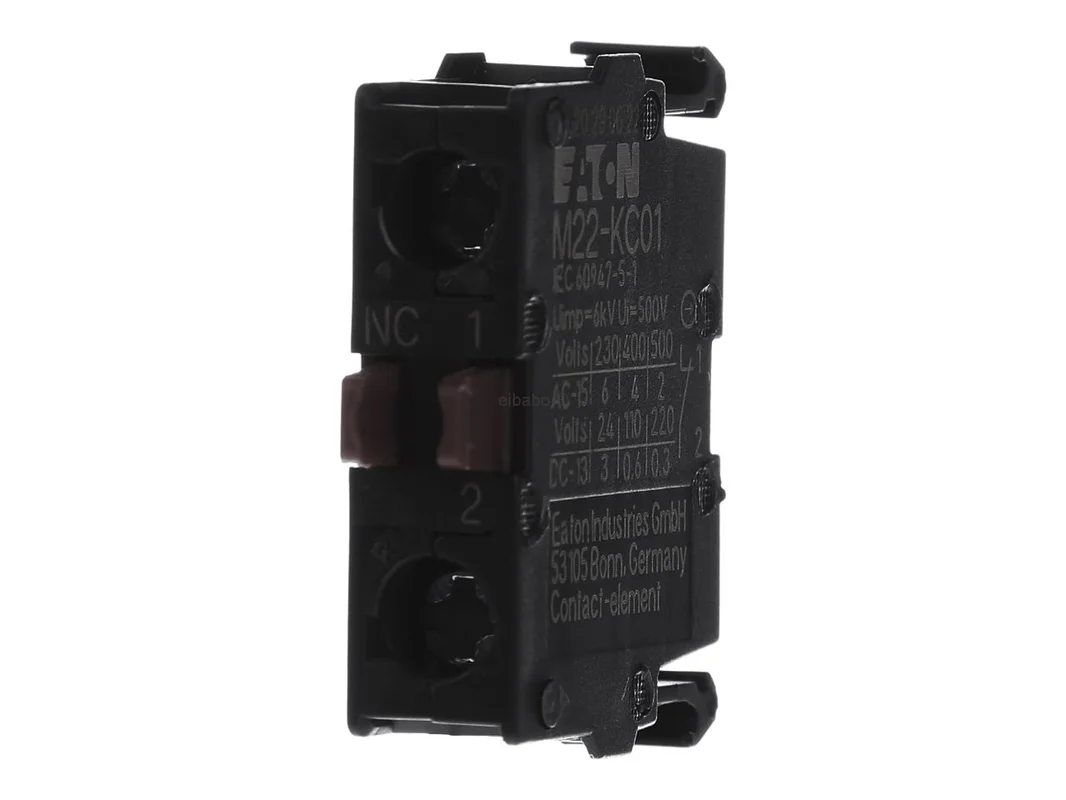

Contactelement 1NC, massa – Hulpcontactblok 0 NO / 1 NC M22-KC01 – Eaton – 216382 – 4015082163822:

Het Eaton contacte element verbreekcontact schroefaansluiting frontbevestiging M22-KC01 216382 is een nauwkeurig ontworpen contacte element voor veeleisende stuur- en meldcircuits. Als hulpcontactblok van de M22-serie ondersteunt het een veilige signaalverwerking in een industriële omgeving en overtuigt het door robuuste aansluittechniek, duidelijke contactfunctie en normconforme uitvoering. Het verbreekcontact met gedwongen opening is ideaal voor toepassingen waarbij een gedefinieerde uitschakeling en hoge functionele veiligheid vereist zijn.

Betrouwbaar contacte element voor besturing en veiligheid

Het contacte element is ontworpen voor gebruik in bedienings- en meldapparaten van de Eaton M22-serie. De schroefklemmen maken een vaste, onderhoudsvriendelijke bedrading mogelijk. Door het verbreekcontact is het onderdeel bijzonder geschikt voor veiligheidsketens, vrijgavecircuits en statusbewaking, waarbij een signaal in normale toestand gesloten is en bij bediening veilig geopend moet worden. De veiligheidsfunctie door gedwongen opening volgens IEC/EN 60947-5-1 verhoogt de bedrijfsveiligheid in kritische toepassingen.

Producthighlights voordelen

• 1 verbreekcontact: Ideaal voor uitschakel-, bewakings- en veiligheidsfuncties.
• Schroefklemmen: Beproefde aansluittechniek voor een stevige bevestiging en goed onderhoudsgemak.
• Gedwongen opening: Veiligheidsrelevante contactscheiding volgens IEC/EN 60947-5-1.
• Geschikt voor M22: Ontworpen voor modulair bedienings- en meldapparaten van Eaton.
• Beschermingsgraad IP20: Geschikt voor inbouw in beschermde schakelsystemen.
• Lange levensduur: Geschikt voor vele schakelcycli in industrieel bedrijf.
• Compacte bouwvorm: Ondersteunt een ruimtebesparende opbouw in de schakelkast.
• Duidelijke contactfunctie: Enkel contact voor een eenduidige signaaltoewijzing.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	M22-KC01
Artikelnummer fabrikant	216382
EAN	4015082163822
Catalogus	Hulpcontactblok
Producttype	Contactelement
Contacttype	Verbreekcontact
Aantal contacten	1 verbreekcontact
Verbindingstype	Enkel contact
Aansluittechniek	Schroefklemmen
Bevestiging	Bodembevestiging
Montagetype	Compatibel met frontsysteem, contactblok aan bodemzijde
Beschermingsgraad	IP20
Norm	IEC 60947-5-1
Veiligheidsfunctie	Gedwongen opening volgens IEC/EN 60947-5-1
Weg van het bedieningsdeel	4,8 mm
Maximale weg	5,7 mm
Minimale kracht voor gedwongen opening	15 N
SmartWire-DT	nee
Nominale stroom DC-13 bij 24 V	3 A
Nominale stroom AC-15 bij 230 V	6 A
Nominale isolatiespanning Ui	500 V

Toepassing, systeemvoordelen en passende alternatieven

In de praktijk toont het contacte element zijn sterke punten overal waar schakeltoestanden duidelijk en veilig moeten worden geregistreerd. Typisch toepassingsgebieden zijn noodstopketens, vrijgaven, vergrendelingen, uitschakelpaden en statusmeldingen in machines, installaties en schakelkasten. De schroefklemmen zijn vooral interessant wanneer klassieke bedrading met een vaste klemverbinding de voorkeur heeft.

• Geschikt voor veiligheidskringen: Het verbreekcontact met gedwongen opening ondersteunt veiligheidsgerelateerde taken.
• Onderhoudsvriendelijk: Schroefaansluitingen zijn in de schakelkast wijdverbreid en eenvoudig te controleren.
• Modulair inzetbaar: Goede aanvulling voor bedieningsapparaten van het Eaton M22-platform.
• Duidelijke functie: Een enkel verbreekcontact vereenvoudigt planning, diagnose en keuze van reserveonderdelen.

Binnen het assortiment van de fabrikant zijn vergelijkbare varianten beschikbaar die afhankelijk van het schakelschema een ander taak vervullen. Een maakcontact zoals M22-KC10 is meer geschikt voor vrijgave- of startsignalen. Een wisselcontact-variant zoals M22-KC11 is zinvol wanneer een signaal gelijktijdig moet worden onderbroken en een tweede moet worden geschakeld. Voor toepassingen met een ander bedradingswijze komen afhankelijk van de opbouw ook uitvoeringen met veerklem in aanmerking, wanneer snelle montage of frequente wisselingen van leidingen gewenst zijn.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld contactblokken uit de series Siemens SIRIUS ACT, Schneider Electric Harmony of ABB Compact. Deze producten vervullen vaak vergelijkbare basistaken, maar verschillen in systeemopname, mechanische koppeling, klemtechniek en deels in de directe compatibiliteit met bestaande frontelementen. Voor bestaande Eaton M22-opbouwen is het voorliggende contacte element in de regel de systeemconforme keuze, omdat het is afgestemd op het M22-platform.

Veiligheidsrelevante contactgegevens en meerwaarde voor de planning

Voor de planning is vooral de combinatie van verbreekfunctie, gedwongen opening en gedefinieerde mechanische waarden belangrijk. De bedieningsweg van 4,8 mm evenals de maximaal weg van 5,7 mm geven een duidelijke oriëntatie voor de mechanische uitvoering binnen het bediensysteem. De minimale kracht van 15 N voor de gedwongen opening toont aan dat het element is ontworpen voor een veilige contactscheiding volgens de norm. Daarmee is het hulpcontactblok bijzonder geschikt voor taken waarbij een verbreekcontact niet alleen moet schakelen, maar in geval van storing ook betrouwbaar moet scheiden.

Aangezien geen koppeling met SmartWire-DT is voorzien, richt het contacte element zich op klassieke, direct bedrade besturingen. Dat is vooral in bestaande installaties, in de machinebouw en in veel standaard schakelkasten een voordeel wanneer robuuste en duidelijk navolgbare bedrading centraal staat. De beschermingsgraad IP20 wijst op inbouw in beschermde omgevingen, bijvoorbeeld achter frontplaten of in de schakelkast.

Het Eaton contacte element verbreekcontact schroefaansluiting frontbevestiging M22-KC01 216382 is een sterke keuze voor iedereen die een normconform, duurzaam en systeemgeschikt contacte element zoekt voor betrouwbare besturings- en veiligheidstaken.
