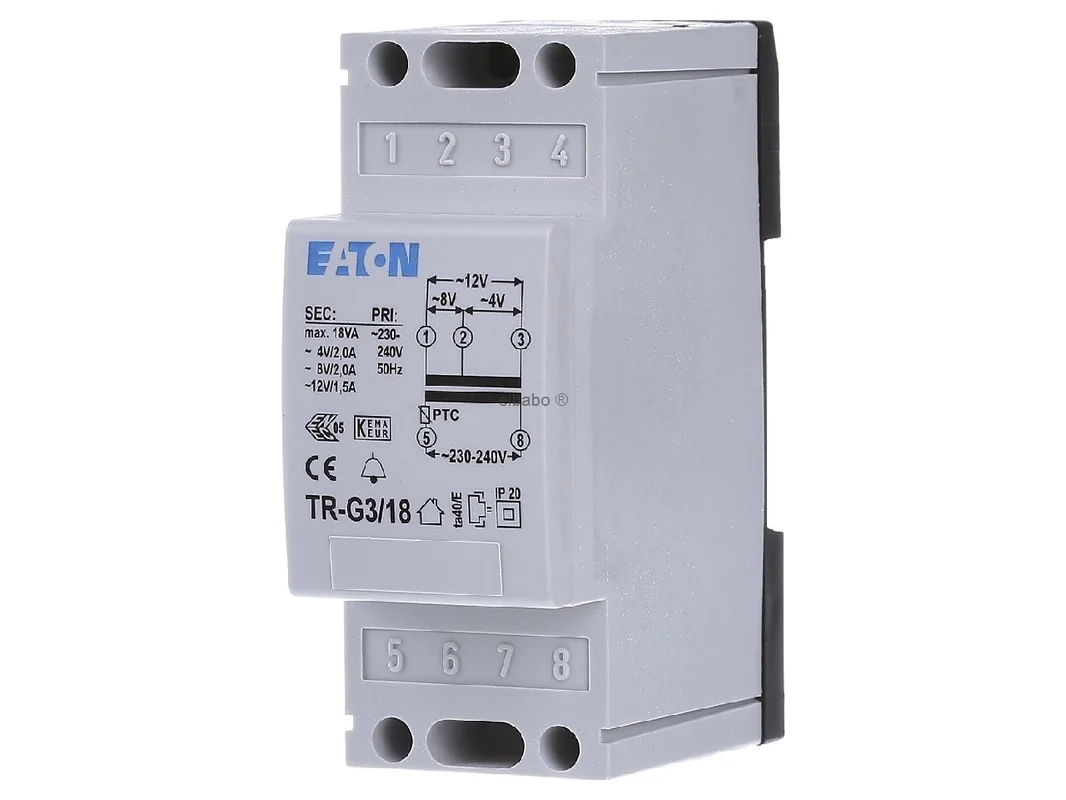

Beltransformator 4V / 8V / 12V TR-G3/18 – Eaton – 272483 – 4015082724832:

De Eaton-beltransformator voor DIN-rail TR-G3/18 is een betrouwbare oplossing voor de veilige voeding van klassieke deurbel- en signaalinstallaties. Met 230 V aan de primaire zijde en 4 V, 8 V en 12 V AC aan de secundaire zijde biedt hij grote flexibiliteit voor veel installaties in woning- en utiliteitsbouw. De modulaire bouwvorm voor rij-inbouw, de kortsluitbeveiliging en de geïntegreerde temperatuurbeveiliging maken hem tot een praktische keuze voor moderne elektrische verdeelinrichtingen.

Eaton-beltransformator TR-G3/18 voor DIN-rail en flexibele belspanning

Deze beltransformator is ontworpen voor montage op de DIN-rail en ondersteunt gangbare laagspanningen voor bellen, gongsystemen en eenvoudige signaaltechniek. De gescheiden wikkelingen volgens EN 61558 staan voor een normconforme en veilige uitvoering. Dankzij 2 module-eenheden kan het apparaat ruimtebesparend in de verdeler worden geïntegreerd en is het geschikt voor projecten waarbij een nette, overzichtelijke montage gewenst is.

Producthighlights voordelen

• Flexibele secundaire spanning: Naar keuze 4 V, 8 V of 12 V AC voor veel bel- en signaaltoepassingen.
• Voor 230 V-netten: Geschikt voor de gangbare primaire aansluiting in het gebouw.
• DIN-railmontage: Ideaal voor rij-inbouw in verdeelinrichtingen en schakelkasten.
• Compacte modulebreedte: Met 2 TE zeer geschikt voor geordende installaties.
• Kortsluitvast: Meer veiligheid tijdens gebruik bij typische toepassingen in het belcircuit.
• Met temperatuurbeveiliging: Ondersteunt een betrouwbare en duurzame inzet.
• Normconforme uitvoering: Gescheiden wikkelingen volgens EN 61558.
• Veelzijdig inzetbaar: Geschikt voor bellen, gongs en eenvoudige meldinrichtingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton-beltransformator voor DIN-rail primair 230V secundair 4V 8V 12V 2A TR-G3/18 272483
Artikelnummer fabrikant	272483
Model	TR-G3/18
EAN	4015082724832
Catalogus	Beltransformator
Productsoort	Beltransformator
Transformator type	Standaard beltransformator
Primaire spanning	230 V AC
Secundaire spanning	4 V AC / 8 V AC / 12 V AC
Secundaire stroom bij 4 V	2 A
Secundaire stroom bij 8 V	2 A
Secundaire stroom bij 12 V	1,5 A
Nominaal vermogen	18 VA
Montagetype	DIN-rail / rij-inbouw
Breedte in TE	2
Breedte	36 mm
Hoogte	90 mm
Diepte	55 mm
Kortsluitbeveiliging	ja
Temperatuurbeveiliging	ja
Norm	EN 61558
Klemdoorsnede	1 tot 3 x 2,5 mm²
Bedrijfstemperatuur	-25 °C tot +40 °C
Conformiteit	RoHS-conform

Geschikte toepassingen, sterke punten en relevante alternatieven

De beltransformator is ontworpen voor klassieke deurbellen, gongs, zoemers en eenvoudige meldtechniek. Het model is vooral sterk waar meerdere spanningsniveaus nodig zijn of bestaande installaties met 4 V, 8 V of 12 V AC verder gebruikt moeten worden. De uitvoering voor de DIN-rail biedt voordelen in onderverdelingen, technische ruimtes en modern opgebouwde elektrische installaties.

• Praktisch in gebruik: Goede keuze voor woningen, kleinere commerciële units en renovaties.
• Nette integratie: Vergeleken met vrij gemonteerde transformatoren oogt de DIN-railmontage geordend en servicevriendelijk.
• Meer flexibiliteit: Ten opzichte van modellen met slechts één secundaire spanning is deze uitvoering geschikt voor verschillende belsystemen.
• Veilig in continubedrijf: Kortsluit- en temperatuurbeveiliging zijn duidelijke pluspunten bij de installatie.

Binnen het Eaton-assortiment zijn afhankelijk van de toepassing ook varianten met een ander vermogen of een andere uitgangsspanning interessant. Modellen met een lager vermogen passen vaak bij zeer eenvoudige belcircuits met een duidelijk gedefinieerde belasting. Krachtigere varianten zijn zinvol wanneer extra verbruikers of hogere reserves gewenst zijn. Het wezenlijke verschil ligt meestal in spanningskeuze, vermogen en de geschiktheid voor bepaalde signaalgevers.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn onder andere te vinden bij ABB, Hager en Legrand. ABB biedt afhankelijk van de serie eveneens beltransformatoren voor rij-inbouw, vaak met focus op compacte verdeeloplossingen. Hager is vaak sterk in woningbouw en nette integratie in meter- en verdeelvelden. Legrand dekt veel standaardtoepassingen in gebouwen af. Voor vervanging door een ander fabricaat moeten vooral secundaire spanning, VA-vermogen, inbouwbreedte en aansluitwijze worden gecontroleerd, zodat de aanwezige bel- of gongtechniek compatibel blijft.

Normconforme wikkelingen, opbouwaccessoires en doordachte montage

De gescheiden wikkelingen volgens EN 61558 onderstrepen de veiligheidsgerichte opbouw van de transformator. Voor toepassingen buiten de pure verdelermontage kan een opbouw-montageset met montageplaat als accessoire zinvol zijn. Ook relevant is de klemmenafdekking, omdat die het aansluitgebied netjes aanvult en de installatie nog praktischer maakt. Zo kan het apparaat niet alleen normconform worden gekozen, maar ook naar behoefte aan de inbouwsituatie worden aangepast.

Toepassingsgebieden

• Woonhuis: Voor deurbellen, gongs en voordeursignalen in eengezins- en meergezinswoningen.
• Renovatie: Ideaal bij vervanging van oudere beltransformatoren met meerdere spanningsvereisten.
• Onderverdeling: Geschikt voor geordende installatie op de DIN-rail.
• Utiliteitsbouw: Bruikbaar voor eenvoudige signaal- en oproepinstallaties.
• Service en modernisering: Praktisch wanneer bestaande AC-belsystemen verder gebruikt moeten worden.

De Eaton-beltransformator TR-G3/18 is een sterke keuze voor iedereen die een compacte, veilige en flexibel inzetbare voedingsspanning voor bel- en signaalinstallaties zoekt.
