Description

Aardlekschakelaar met leidingbeveiliging B,10A,1+N,30mA – Aardlekschakelaar B10 / 0,03A 5SU1356-6… – Siemens – 4001869306704:

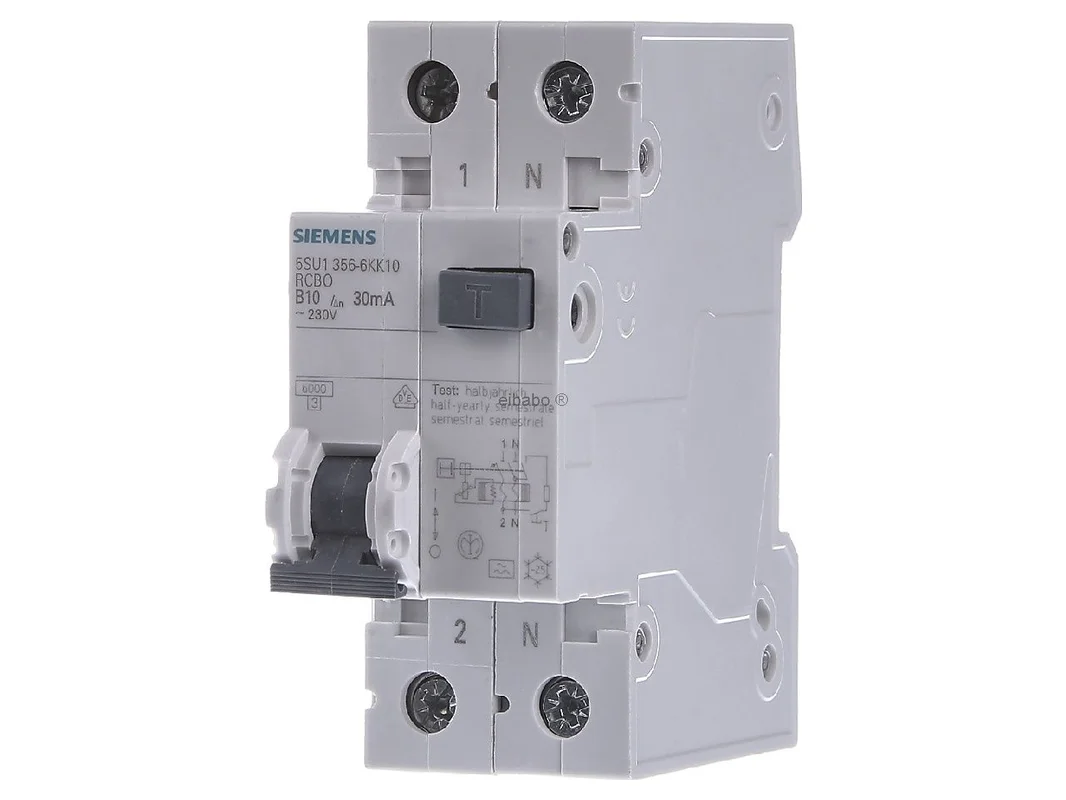

De Siemens aardlekautomaat type A 1P+N B-karakteristiek 10A 30mA 5SU1356-6KK10 5SU13566KK10 combineert aardlekbeveiliging en leidingbeveiliging in één compact apparaat. Hij beschermt stroomkringen effectief tegen overbelasting, kortsluiting en foutstromen en is daarmee een sterke keuze voor moderne elektrische verdeelinrichtingen in woningbouw en utiliteitsbouw. De uitvoering met type A detecteert naast sinusvormige wisselstromen ook pulserende gelijkfoutstromen en biedt zo een breed beschermingsspectrum voor veel standaardtoepassingen.

Siemens aardlekautomaat type A 1P+N voor veilige bescherming in de 230-V-stroomkring

Met 10 A nominale stroom, 30 mA foutstroom en B-karakteristiek is dit SENTRON beveiligingsapparaat ontworpen voor klassieke eindstroomkringen met ohmse en licht inductieve belastingen. De 1P+N-uitvoering schakelt fase en nulleider, terwijl de compacte bouwvorm ruimte in de verdeler bespaart. Voor een nette, snelle bedrading zorgen dubbele kamer-klemmen, die ook geleiders met verschillende doorsneden goed opnemen.

Producthighlights voordelen

• Gecombineerde bescherming: Beschermt tegen overbelasting, kortsluiting en foutstroom in slechts één apparaat.
• Type A: Herkent wissel- en pulserende gelijkfoutstromen voor veel gebruikelijke toepassingen.
• 30 mA uitschakelstroom: Geschikt voor aanvullende persoonsbeveiliging in eindstroomkringen.
• B-karakteristiek: Geschikt voor stroomkringen met typische inschakelstromen in het dagelijks gebruik.
• 1P+N-uitvoering: Schakelt actieve geleider en nulleider voor hoge veiligheid.
• 6 kA schakelvermogen: Robuuste beveiliging bij kortsluiting in gangbare installaties.
• Dubbele kamer-klemmen: Vergemakkelijken de aansluiting van geleiders met verschillende doorsneden.
• Flexibele voeding: Aansluiting afhankelijk van de opbouw boven of onder mogelijk.
• Aanraakbeveiliging: Ondersteunt een veilige hantering bij montage en service.
• SENTRON systeem: Kan gericht worden uitgebreid met passend toebehoren.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Siemens aardlekautomaat type A 1P+N B-karakteristiek 10A 30mA 5SU1356-6KK10 5SU13566KK10
Artikelnummer fabrikant	5SU1356-6KK10
EAN	4001869306704
Catalogus	Combi aardlek-leidingbeveiliging
Producttype	Aardlekautomaat
Serie	SENTRON 5SU1
Aantal polen	1P+N
Netvorm	AC
Nominale spanning	230 V AC
Nominale stroom	10 A
Foutstroomtype	Type A
Nominale foutstroom	30 mA
Uitschakelkarakteristiek	B
Schakelvermogen	6 kA
Bouwbreedte	2 TE
Apparaathoogte	90 mm
Inbouwdiepte	70 mm
Montagewijze	DIN-rail
Aansluitpositie	Voeding boven of onder
Aansluitwijze	Schroefklemmen met dubbele kamer
Aansluitdoorsnede litze	0,75 tot 35 mm²
Aanhaalmoment aansluiting	2,5 tot 3 Nm
Energiebegrenzingsklasse	3
Overspanningscategorie	III
Vervuilingsgraad	2
Stoottroomvastheid	1 kA bij 8/20 µs
Mechanische schakelcycli	10.000
Omgevingstemperatuur	-25 °C tot +55 °C
Opslagtemperatuur	-40 °C tot +75 °C
Materiaaleigenschap	halogeenvrij, siliconenvrij
Normen	DIN EN 61009-1, DIN EN 61009-2-1, VDE-getest
Bijzonderheid	Nulleiderschakeling, aanraakbeveiliging, datamatrixcode op het apparaat

Krachtige beveiligingstechniek voor verdeling, montagecomfort en systeemuitbreiding

In de praktijk overtuigt het apparaat door zijn duidelijke taakverdeling: aardlekbeveiliging voor personen en installaties, plus leidingbeveiliging bij overbelasting en kortsluiting. Dat bespaart ruimte in de verdeler en vereenvoudigt de planning, omdat geen apart aardlek- en installatieautomaatapparaat nodig is. Juist bij afzonderlijke eindstroomkringen is deze bouwvorm vaak de bijzonder nette oplossing.

• Efficiënte planning: Eén apparaat neemt meerdere beveiligingsfuncties over.
• Meer overzicht: Ideaal voor duidelijk gescheiden stroomkringen in onderverdelingen.
• Snelle bedrading: Dubbele kamer-klemmen en optionele voeding van boven of onder helpen in het dagelijks gebruik.
• Systeemvoordeel: Goed integreerbaar met passende Siemens penrails uit de serie 5ST3.
• Onderhoudsvriendelijk: Datamatrixcode op het apparaat leidt snel naar technische productgegevens.

Vergeleken met vergelijkbare Siemens apparaten met hogere nominale stroom, zoals 16 A of 20 A, is deze 10-A-variant gericht ontworpen voor minder zwaar belaste eindstroomkringen. Ten opzichte van uitvoeringen met C-karakteristiek spreekt de B-karakteristiek sneller aan bij typische standaardbelastingen en is daardoor bijzonder geschikt voor klassieke licht- en stopcontactkringen met gematigde inschakelstroom. Varianten van het type AC zijn ontworpen voor eenvoudigere foutstroomsoorten, terwijl type A een breder toepassingsgebied dekt en tegenwoordig in veel installaties de zinvollere keuze is.

Als vergelijkbare producten van andere gerenommeerde fabrikanten komen bijvoorbeeld RCBO-apparaten van ABB, Hager of Eaton in aanmerking. Verschillen zitten meestal in het klemmenconcept, de railaansluiting, de uitschakelkarakteristiek per serie en in de bijbehorende systeemaccessoires. Voor bestaande Siemens SENTRON-verdelingen is dit model vooral dan in het voordeel, wanneer een nette systeemcompatibiliteit met Siemens accessoires en een uniforme uitbreiding van de verdeling gewenst zijn.

Toepassingsgebieden en praktijkgerichte aanwijzingen

• Woningbouw: Voor afzonderlijke stroomkringen in appartement, huis of bijgebouw.
• Utiliteitsbouw: Voor kleine verdelingen in kantoor, praktijk of winkel.
• Verlichtingskringen: Goed geschikt bij typische belastingsprofielen met B-karakteristiek.
• Stopcontactkringen: Geschikt voor beveiligde eindstroomkringen met 10 A.
• Modernisering: Zinvol bij het achteraf aanbrengen van aardlekbeveiliging in beperkte ruimte.

Deze aardlekautomaat is een doordachte keuze voor iedereen die in een compacte bouwvorm een normconforme, praktijkgerichte en systeemgeschikte beveiliging voor 230-V-eindstroomkringen zoekt.

Meerwaarde voor SENTRON techniek, aansluitoplossing en normconforme toepassing

De SENTRON serie staat voor afgestemde beveiligingstechniek in de laagspanningsverdeling. Bij deze RCBO profiteren gebruikers van een VDE-geteste uitvoering volgens DIN EN 61009-1 en DIN EN 61009-2-1. Dat schept vertrouwen bij planning, montage en gebruik. De dubbele kamer-klemmen vergemakkelijken de aansluiting van verschillende geleiderdoorsneden en ondersteunen een veilige, nette bedrading in de schakelkast.

Een ander pluspunt is de uitbreidbaarheid binnen het Siemens systeembouwpakket. Daardoor kan het beveiligingsapparaat passend in bestaande concepten worden geïntegreerd en indien nodig functioneel worden aangevuld. In combinatie met penrails uit de serie 5ST3 lukt de aansluiting van verdere SENTRON beveiligingsschakelapparaten snel en netjes. De datamatrixcode op het apparaat vereenvoudigt bovendien de toegang tot technische gegevens en helpt bij servicegevallen of documentatie.
