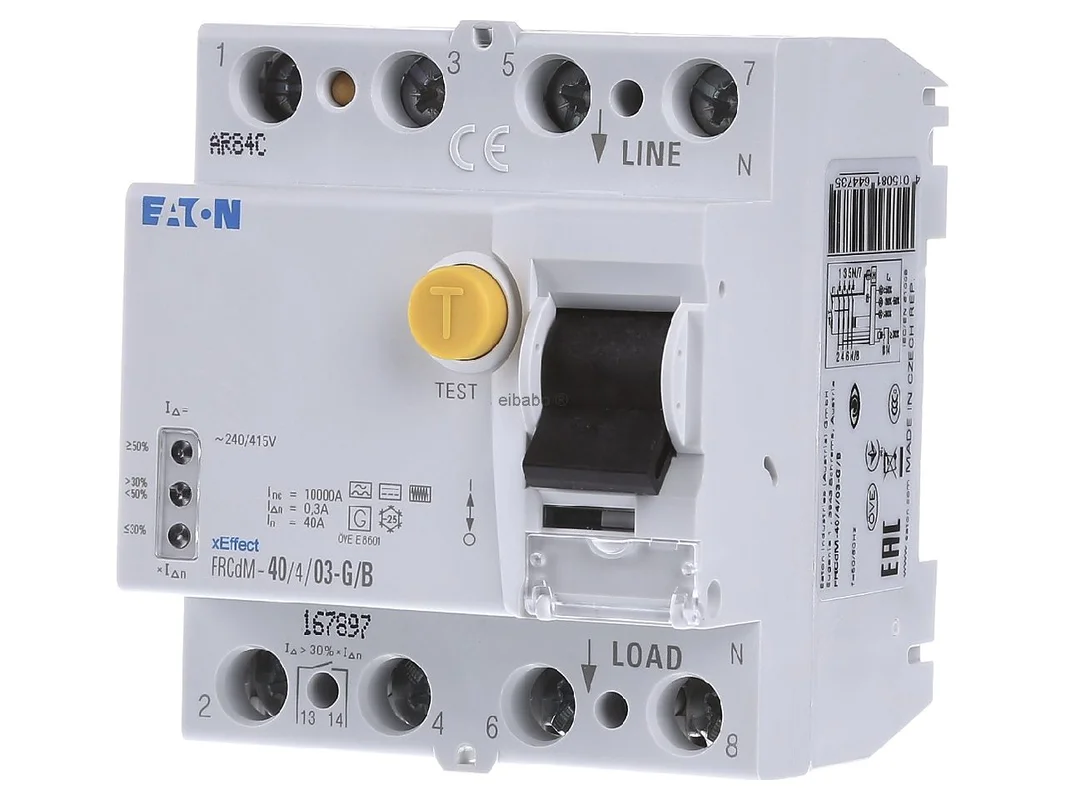

Aardlekschakelaar 40A 4p 300mA – Reststroomonderbreker 4-polig 40 / 0,3A FRCDM-40/4/03-G/B – Eaton – 167897 – 4015081644735:

De Eaton aardlekschakelaar 4P 40A 300mA FRCDM-40/4/03-G/B 167897 is ontworpen voor bescherming in moderne energieverdelingen waar een hoge bedrijfszekerheid en een brede foutdetectie vereist zijn. Als allstroomgevoelige FI-schakelaar uit de xEffect FRCdM-serie detecteert hij foutstromen betrouwbaar en is hij geschikt voor industriële installaties evenals voor veeleisende commerciële omgevingen. De 4-polige uitvoering, de nominale stroom van 40 A en de nominale foutstroom van 300 mA maken hem tot een krachtige oplossing voor complexe stroomkringen met verhoogde eisen.

Eaton aardlekschakelaar 4P 40A 300mA voor industrie en bedrijfsleven

Dit beveiligingsapparaat combineert nauwkeurige foutdetectie met een robuuste constructie voor montage op DIN-rail. De uitvoering als type G/B staat voor een allstroomgevoelige detectie en een korte vertraging bij uitschakeling. Daardoor is dit model bijzonder geschikt voor toepassingen met elektrische verbruikers waarbij naast wisselstroom ook gladde gelijkfoutstromen kunnen optreden. Dat zorgt voor meer veiligheid in verdeelinrichtingen met frequentieomvormers, laadinfrastructuur, aandrijvingen of andere moderne vermogenselektronica.

Producthighlights voordelen

• Allstroomgevoelige bescherming: Detecteert verschillende foutstroomvormen en verhoogt zo de veiligheid in veeleisende netten.
• 4-polige uitvoering: Geschikt voor meerfasige systemen en voor een veilige integratie in passende verdeelinrichtingen.
• 40 A nominale stroom: Ontworpen voor krachtige toepassingen in industrie en utiliteitsbouw.
• 300 mA nominale foutstroom: Zinvol voor beveiligingsconcepten waarbij installatie- en brandbeveiliging centraal staan.
• Kortstondig vertraagde uitschakeling: De vertraagde karakteristiek helpt ongewenste uitschakelingen te verminderen.
• 10 kA kortsluitvastheid: Hoge bestendigheid voor gebruik in veeleisende omgevingen.
• Montage op DIN-rail: Snelle installatie in gangbare schakelkasten en verdeelinrichtingen.
• Geschikt voor moderne belastingen: Bijzonder passend voor omvormers, elektronisch aandrijvingen en vergelijkbare techniek.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton aardlekschakelaar 4P 40A 300mA FRCDM-40/4/03-G/B 167897
Artikelnummer fabrikant	167897
EAN	4015081644735
Catalogus	Aardlekschakelaar
Serie	xEffect FRCdM
Producttype	Aardlekschakelaar
Aantal polen	4
Nominale stroom In	40 A
Nominale foutstroom IΔN	0,3 A
Uitvoering	allstroomgevoelig, type G/B
Nominale spanning	240 V AC / 415 V AC
Max. bedrijfsspanning Ue	415 V
Isolatiespanning Ui	440 V
Stootspanningsvastheid Uimp	4 kV
Kortsluitvastheid Icn	10 kA
Kortstondig vertraagd	ja
Uitschakeltijd	10 ms vertraagd
Stootstroombestendigheid	3 kA, surge-proof
Montagewijze	DIN-rail
Modulebreedte	4
Inbouwdiepte	70,5 mm
Breedte	70 mm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-25 °C tot +60 °C
Aansluitdoorsnede eendraads	1,5 tot 35 mm²
Aansluitdoorsnede meerdradig	1,5 tot 16 mm²
Normen	IEC/EN 62423, IEC/EN 61008
Toepassingsgebied	industrie en hoogwaardige utiliteitsbouw

Veilige foutstroomdetectie voor industrie, utiliteitsbouw en moderne vermogenselektronica

Bij het plannen van verdeelinrichtingen met gevoelige of vermogenselektronisch belasting is de keuze van de juiste aardlekschakelaar doorslaggevend. Dit model biedt voordelen overal waar klassieke types hun grenzen bereiken. Dankzij de allstroomgevoelige uitvoering is het geschikt voor stroomkringen met omvormers, elektronisch besturingen, laadvoorzieningen en aandrijvingen. De kortstondig vertraagde werking kan helpen de beschikbaarheid van installaties te verbeteren wanneer kortstondige storingsinvloeden optreden.

• Meer bedrijfszekerheid: Geschikt voor netten met complexe foutstroomvormen.
• Praktisch voor bedrijfsgebruik: Goede keuze voor werkplaats, productie, technische ruimte en gebouwautomatisering.
• Stabiele bescherming bij elektronica: Bijzonder zinvol voor toepassingen met frequentieomvormer of laadpunt.
• Meer selectief gedrag: De korte vertraging kan foutieve uitschakelingen tijdens bedrijf verminderen.

Vergeleken met eenvoudigere aardlekschakelaars van Eaton, zoals type A-varianten, is deze uitvoering bedoeld voor duidelijk veeleisendere elektrische omgevingen. Type A-apparaten zijn meestal ontworpen voor gebruikelijke wisselstroom- en pulserende gelijkfoutstromen, terwijl de FRCdM-oplossing ook bij uitgebreidere foutstroomvormen overtuigt. Ten opzichte van Eaton-modellen met 30 mA ligt de focus hier sterker op installatie- en preventieve brandbeveiliging, niet op aanvullende persoonsbeveiliging in typische eindgroepen.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld allstroomgevoelige aardlekschakelaars van ABB, Siemens of Doepke. ABB-modellen van de overeenkomstige type-B-klasse worden vaak gebruikt in veeleisende industriële omgevingen, Siemens biedt vergelijkbare oplossingen voor technische gebouwen en industriële verdeelinrichtingen, terwijl Doepke in veel projecten bekend is voor brede type-B-toepassingen. Verschillen zijn meestal te zien in uitschakelkarakteristiek, extra functies, ruimtebehoefte en de afstemming op bestaande verdeelsystemen. Voor optimale compatibiliteit moeten netvorm, belastingsprofiel en beveiligingsconcept altijd nauwkeurig worden gecontroleerd.

Toepassingsgebieden

• Industriële installaties: Voor verdeelinrichtingen met aandrijvingen, besturingen en elektronisch belastingen.
• Commerciële gebouwen: Geschikt voor technische ruimtes met verhoogde eisen aan de bescherming.
• Utiliteitsbouw: Geschikt voor complexe energieverdelingen in moderne gebouwen.
• Laad- en omvormertechniek: Zinvol bij toepassingen met mogelijke gladde gelijkfoutstromen.
• Schakelkastbouw: Dankzij DIN-railmontage goed te integreren in professionele systemen.

Allstroomgevoelige aardlekschakelaar met 40 A, 10 kA en 4-polige techniek

De geïntegreerde opbouw van de FRCdM-serie is afgestemd op industriële en uitgebreide commerciële toepassingen. Belangrijke kenmerken zijn de 4-polige techniek, een nominale stroom van 40 A, een nominale kortsluitvastheid van 10 kA met voorbeveiliging en een nominale foutstroom van 0,3 A. Daarmee is het apparaat ontworpen voor beveiligingstaken in krachtige en technisch veeleisende stroomkringen. Door de combinatie van robuuste kortsluitvastheid, allstroomgevoelige detectie en kortstondig vertraagde karakteristiek ontstaat een duidelijke meerwaarde voor planners, installateurs en beheerders van moderne schakelinstallaties.

Deze aardlekschakelaar is een sterke keuze voor iedereen die in industrie en hoogwaardig bedrijfsgebruik inzet op betrouwbare bescherming, moderne foutstroomdetectie en een nette integratie in professionele verdeelinrichtingen.
