Description

Aandrijver – Aandrijving voor bussysteem Cheops S KNX – Theben – 7319205 – 4003468730027:

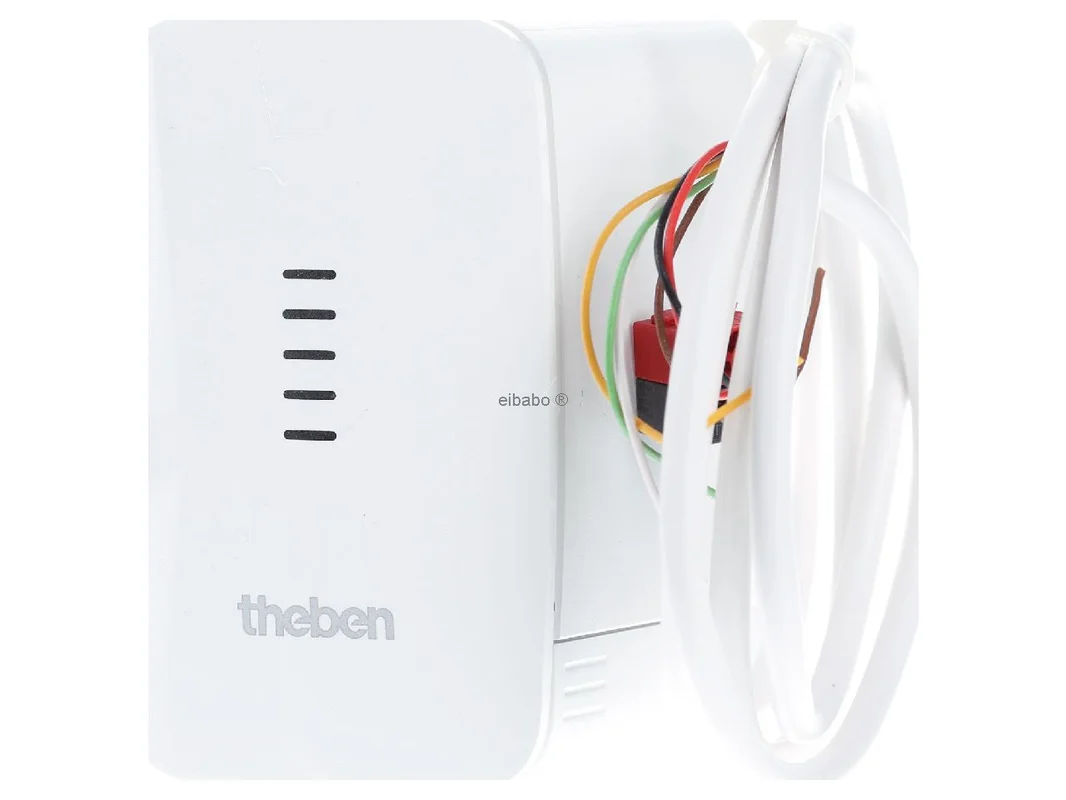

De Theben gemotoriseerde KNX-stelaandrijving voor verwarmings- en koelventielen met temperatuurregelaar en binaire ingangen Cheops S KNX 7319205 is een krachtige oplossing voor de slimme individuele ruimteregeling in moderne KNX-installaties. Het apparaat combineert een nauwkeurige ventielaandrijving, geïntegreerde temperatuursensor en een direct in de aandrijving geïntegreerde regelaar voor efficiënt verwarmen en koelen. Zo kunnen ruimtes naar behoefte op temperatuur worden gebracht, energiestromen netjes worden geregeld en het comfort in het dagelijks gebruik merkbaar worden verhoogd.

Nauwkeurige KNX-regeling voor verwarmings- en koelventielen

De gemotoriseerde stelaandrijving werkt met een hoge stelkracht tot 220 N en is geschikt voor ventielen met een maximale slag van 8 mm. De automatische ventieladaptatie vergemakkelijkt de ingebruikname en ondersteunt een veilige, betrouwbare werking. Dankzij de geïntegreerde buskoppelaar is geen extra koppelingseenheid nodig. Bovendien maakt KNX Data Secure een beschermde ingebruikname en veilige communicatie in het KNX-systeem mogelijk.

Producthighlights voordelen

• Geïntegreerde temperatuursensor: Registreert de ruimtetemperatuur direct op het apparaat voor een zuivere regelbasis.
• Regelaar voor verwarmen en koelen: Ondersteunt beide bedrijfsmodi, elk met een extra trap.
• Hoge stelkracht: Tot 220 N voor een krachtige en nauwkeurige ventielbeweging.
• Maximale ventielslag: Tot 8 mm geschikt voor veel gangbare verwarmings- en koelventielen.
• Automatische ventieladaptatie: Vereenvoudigt montage, afregeling en ingebruikname.
• Twee binaire ingangen: Te gebruiken voor externe temperatuursensor, raamcontact, aanwezigheidsmelder of drukknop.
• Geïntegreerde raamlogica: Beheer van maximaal 10 raamcontacten voor vraaggestuurde verlaging.
• Toepassing in de verwarmingskringverdeler: Ook zeer geschikt voor centrale verwarmingskringoplossingen.
• Geïntegreerde buskoppelaar: Directe integratie in de KNX-lijn zonder extra apparaat.
• KNX Data Secure: Meer bescherming bij parametrering en buscommunicatie.

Intelligente functies voor een efficiënt binnenklimaat

• Detectie van open raam: Via contacten kan het verwarmingsvermogen bij een open raam gericht worden verlaagd.
• Aanwezigheidsafhankelijke regeling: In combinatie met een melder kan comfort alleen bij gebruik worden geactiveerd.
• Externe temperatuurmeting: Een extra sensor kan zinvol zijn bij bijzondere inbouwsituaties.
• Drukknopaansluiting: Comfortfuncties zoals wijziging van bedrijfsmodus of aanpassing van de setpointwaarde zijn lokaal mogelijk.
• Veilig gedrag bij storing: Bij uitval van het stuursignaal kan een selecteerbare positie worden aangestuurd.
• Universele ventielaansluiting: Dankzij het adapterconcept passend voor veel gangbare ventieltypen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben gemotoriseerde KNX-stelaandrijving voor verwarmings- en koelventielen met temperatuurregelaar en binaire ingangen Cheops S KNX 7319205
EAN	4003468730027
Catalogus	Stelaandrijving
Bussysteem	KNX TP met geïntegreerde buskoppelaar
Bedrijfsspanning KNX	Busspanning
Stroomopname	≤ 7,5 mA
Regelfunctie	Verwarmen en koelen elk met een extra trap
Temperatuursensor	geïntegreerd
Binaire ingangen	2 universele ingangen
Maximale stelkracht	tot 220 N
Maximale slag	8 mm
Looptijd	< 20 s/mm
Montagetype	Opklikmontage op ventieladapter
Aansluittype	6-polig, kabellengte 1,0 m
Gedrag bij signaalfout	Beweegt naar een selecteerbare positie
Omgevingstemperatuur	5 °C tot 50 °C
Opslagtemperatuur	-20 °C tot 60 °C
Mediumtemperatuur	≤ 100 °C
Beschermingsgraad	IP21
Beschermingsklasse	III volgens EN 60730-2-14
Afmetingen	50 x 82 x 65 mm
Bijzonderheid	Ondersteunt KNX Data Secure

Meer comfort, veilige integratie en sterke regelkwaliteit in het KNX-binnenklimaat

De Theben gemotoriseerde KNX-stelaandrijving voor verwarmings- en koelventielen met temperatuurregelaar en binaire ingangen Cheops S KNX 7319205 overtuigt overal waar een compacte, directe en nauwkeurige regeling aan het ventiel gevraagd is. Door sensor, regelaar en aandrijving in één apparaat daalt de planningsinspanning, terwijl de regelketen kort en snel reagerend blijft. Dat is vooral in woningen, kantoren, dokterspraktijken en hoogwaardige renovaties een duidelijk voordeel.

Bijzonder praktisch is de combinatie van verwarmings- en koelfunctie, extra trap en de twee universele ingangen. Zo kan het apparaat niet alleen een ventiel bewegen, maar ook lokale signalen verwerken en in een nette ruimtelogica integreren. Typische toepassingen zijn temperatuurverlaging bij een open raam, comfortomschakeling bij aanwezigheid of de aansluiting van een externe sensor in thermisch kritische zones.

• Directe regeling dicht bij het ventiel voor korte reactietijden en stabiele ruimtetemperaturen.
• Compacte oplossing met sensor, regelaar, buskoppelaar en aandrijving in één apparaat.
• Geschikt voor verwarmings- en koelcircuits in moderne KNX-gebouwen.
• Hoge stelkracht voor veel gangbare ventielen en robuuste praktijkomstandigheden.
• Flexibele inzet in de verwarmingskringverdeler of aan afzonderlijke ventielen.
• Binaire ingangen bieden extra functionaliteit zonder aparte ingangsmodule.
• Veilige KNX-communicatie door ondersteuning van Data Secure.

Binnen het Theben-assortiment positioneert de Cheops S KNX-serie zich als een bijzonder krachtige oplossing voor de decentrale regeling direct aan het ventiel. In vergelijking met eenvoudigere KNX-ruimteregelaars zonder gemotoriseerde ventielaandrijving vermindert dit concept de behoefte aan extra actuatoren in de verdeler. Dat bespaart bekabeling en kan de opbouw per ruimte duidelijk vereenvoudigen.

Oudere of eenvoudigere Theben-oplossingen voor verwarmingsregeling werken deels met gescheiden componenten voor sensoren, logica en ventielaansturing. Hier scoort het apparaat met een nauwe functie-integratie. Dat verbetert het overzicht in de ETS en vereenvoudigt de implementatie van kleine tot middelgrote zones met een duidelijke taakverdeling.

Terwijl klassieke KNX-verwarmingsactoren in de schakelkast vaak meerdere circuits centraal schakelen, is deze oplossing ontworpen voor decentrale individuele aansturing direct aan het ventiel. Dat is ideaal wanneer ruimtes individueel geregeld moeten worden en lokale signalen zoals raamcontact of drukknop direct ter plaatse moeten worden meegenomen.

Voor projecten met zeer veel verwarmingscircuits in de verdeler kan een centrale meerkanaals verwarmingsactor economisch zijn. Wanneer echter een nauwkeurige ruimteregeling met geïntegreerde sensoren, koelbedrijf en lokale logica gevraagd is, biedt deze bouwwijze duidelijke voordelen op het gebied van comfort en flexibiliteit.

Vergelijkbare KNX-ventielaandrijvingen en oplossingen voor binnenklimaat zijn onder andere te vinden bij Siemens, ABB en MDT. Siemens zet bij veel HVAC-componenten in op een sterke systeemdiepte en brede gebouwintegratie, vaak met focus op grotere utiliteitsgebouwen. ABB biedt eveneens KNX-verwarmingsregelaars en ruimtecontrollers, vaak met duidelijk gestructureerde applicaties voor centrale en decentrale concepten. MDT staat in de KNX-omgeving bekend om zeer praktijkgerichte ETS-toepassingen, maar zet bij verwarmingsoplossingen afhankelijk van het product sterker in op de scheiding van sensoren, ruimteregelaar en actor.

Essentiële verschillen zitten meestal in de apparaatarchitectuur, de plaats van de regeling en de parametreringslogica. Wie een geïntegreerde oplossing direct aan het ventiel zoekt, profiteert bij dit concept van korte afstanden en een compacte apparaatstructuur. Bij centrale installaties met veel circuits kunnen meerkanaalsactoren van andere fabrikanten afhankelijk van het project eenvoudiger lijken, maar ze vereisen vaak extra sensoren of ruimtecontrollers.

In de ETS is het aan te raden eerst de bedrijfsmodus goed vast te leggen: alleen verwarmen, alleen koelen of gecombineerd bedrijf. Daarna moet het setpointbereik per ruimte zinvol worden begrensd, zodat gebruikers wel kunnen ingrijpen, maar de installatie energetisch stabiel blijft. Voor woonruimtes is het vaak nuttig comfort, standby en nacht duidelijk via eigen groepsadressen weer te geven.

Een praktijkgericht voorbeeld is de koppeling van een raamcontact aan een binaire ingang. Wordt het raam geopend, dan kan het ventiel naar een gedefinieerde spaarpositie bewegen of kan de ruimte naar de beveiligingsmodus schakelen. Zo wordt onnodig verwarmen tijdens ventilatie vermeden. In kantoren kan via een aanwezigheidsmelder bovendien tussen comfort en standby worden omgeschakeld, zodat de ruimte alleen bij gebruik actief op temperatuur wordt gebracht.

Bij een kritische inbouwsituatie, bijvoorbeeld in de verwarmingskringverdeler of in nissen met afwijkende temperatuur, kan een externe temperatuursensor via een ingang de meetkwaliteit verbeteren. Bovendien is het raadzaam duidelijke groepsadresnamen zoals „Ruimte 1 Verwarmen Setpoint”, „Ruimte 1 Raamstatus” of „Ruimte 1 Bedrijfsmodus” te gebruiken. Dat versnelt diagnose, service en later projectonderhoud aanzienlijk.

Voor KNX Data Secure moet het veilige projectverloop vanaf het begin worden ingepland. Zo blijven ingebruikname en latere uitbreidingen consistent. Vooral in hoogwaardige woon- en utiliteitsgebouwen is dat een pluspunt voor de bescherming van de gebouwcommunicatie.

Wie waarde hecht aan efficiëntie, comfort en nette systeemintegratie, krijgt met deze stelaandrijving een doordachte oplossing voor de nauwkeurige regeling van verwarmings- en koelventielen. De combinatie van hoge stelkracht, geïntegreerde sensor, lokale regelfunctie en universele ingangen maakt het apparaat tot een veelzijdige keuze voor veeleisende KNX-installaties.

Of het nu gaat om nieuwbouw, modernisering of professionele HVAC-nabouw: dit model ondersteunt een stabiele temperatuurregeling, verlaagt de integratie-inspanning en vergroot de mogelijkheden van ruimteautomatisering op compacte ruimte. Een sterke keuze voor toekomstbestendige gebouwtechniek met KNX.
