Description

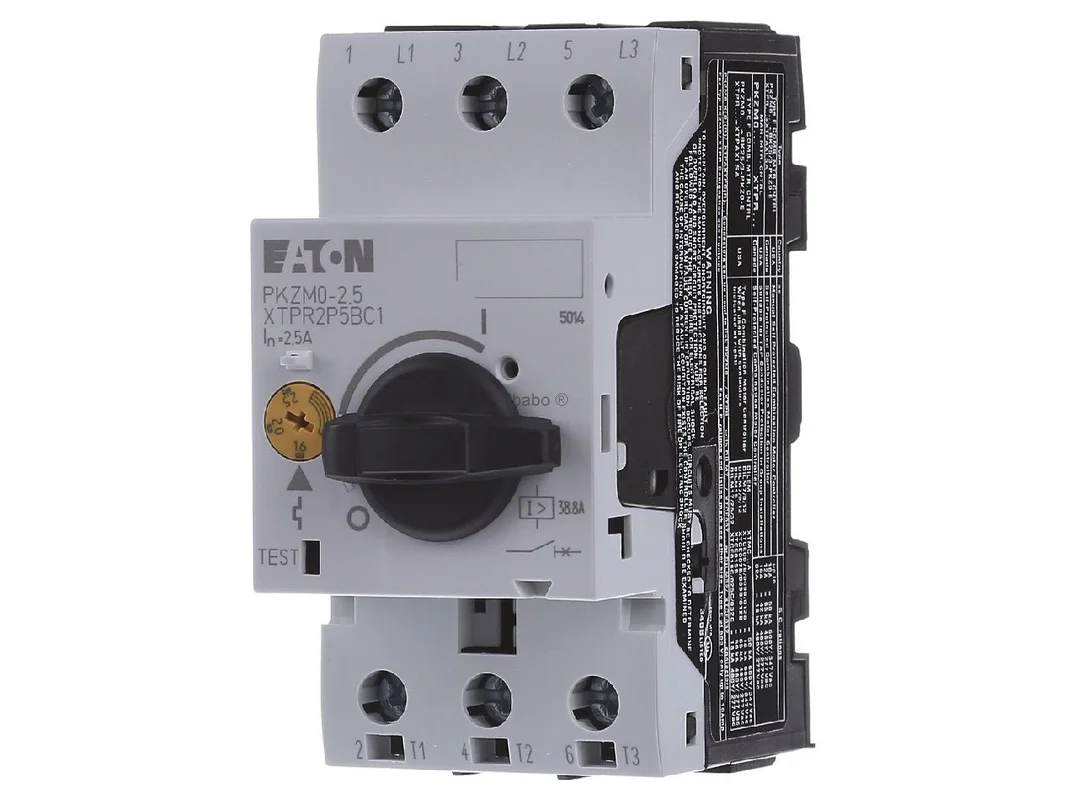

3-polige motorbeveiligingsschakelaar, handbediend PKZM0-2,5 – Eaton – 072736 – 4015080727361:

De Eaton motorbeveiligingsschakelaar PKZM0-2,5 is een compacte en veilige oplossing voor de bescherming van draaistroommotoren in het bereik van 1,6 tot 2,5 A. Het handbediende, 3-polige apparaat werkt met thermomagnetische uitschakeling en beschermt motoren betrouwbaar tegen overbelasting, kortsluiting en de gevolgen van fase-uitval. Dankzij de slanke bouwvorm, de schroefklemmen en de geschiktheid voor schroef- en klikmontage kan de schakelaar netjes in moderne schakelinstallaties worden geïntegreerd.

Eaton motorbeveiligingsschakelaar PKZM0-2,5 voor nauwkeurige motorbeveiliging in de schakelkast

Ontworpen voor industriële toepassingen combineert dit model een nauwkeurige instelbaarheid met robuuste schakeltechniek. De thermisch overbelastingsuitschakeling is instelbaar in het bereik van 1,6 tot 2,5 A, terwijl de onmiddellijke kortsluituitschakelaar in geval van storing snel reageert. Dat zorgt voor een hoge bescherming van motor, leiding en installatie. Met een nominale bedrijfsspanning tot 690 V en een vingerveilige uitvoering volgens VDE 0106 deel 100 is de schakelaar geschikt voor veeleisende omgevingen in de machinebouw, in transportsystemen en in de gebouwentechniek.

Producthighlights voordelen

• Thermomagnetische bescherming: Combineert overbelastingsbeveiliging en kortsluitbeveiliging in één apparaat.
• Instelbaar stroombereik: Fijn afgestemd op motoren met 1,6 tot 2,5 A.
• 3-polige uitvoering: Ideaal voor de bescherming van draaistroommotoren.
• Fase-uitvalgevoelig: Herkent kritieke bedrijfstoestanden bij fase-uitval vroegtijdig.
• Handbediend: Eenvoudige handmatige schakeling direct op het apparaat.
• Compacte bouwgrootte PKZM0: Bespaart ruimte in de schakelkast en vergemakkelijkt de planning.
• Montagevriendelijk: Geschikt voor schroefmontage en klikmontage.
• Schroefklemmen: Beproefde, stabiele aansluittechniek voor de dagelijkse praktijk.
• Hoge bedrijfsspanning: Inzetbaar tot 690 V nominale bedrijfsspanning.
• Vingerveilige bouwvorm: Meer veiligheid bij inbouw en service.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton motorbeveiligingsschakelaar 3-polig handbediend 1,6 tot 2,5A thermomagnetisch PKZM0-2,5 072736
Artikelnummer van de fabrikant	072736
EAN	4015080727361
Catalogus	Vermogensschakelaar motorbeveiliging
Producttype	motorbeveiligingsschakelaar
Serie	PKZM0
Aantal polen	3-polig
Bediening	handbediend
Uitschakeltechniek	thermomagnetisch
Instelbereik overbelasting	1,6 tot 2,5 A
Nominale stroom Ie	2,5 A
Nominale bedrijfsspanning Ue	tot 690 V
motorvermogen bij 400 V	0,75 kW
Aansluitwijze	Schroefklemmen
Montagewijze	Schroef- en klikmontage
Breedte	45 mm
Hoogte	93 mm
Diepte	76 mm
Beschermingsgraad	IP20
Veiligheidskenmerk	vingerveilig volgens VDE 0106 deel 100
Norm	IEC/EN 60947
Bijzonderheid	fase-uitvalgevoelig, onmiddellijke kortsluituitschakelaar

Sterke beschermingsfunctie, passende varianten en zinvolle alternatieven voor de schakelkast

In de praktijk overtuigt het apparaat door een duidelijke taak: het beschermt motoren niet alleen tegen thermisch overbelasting, maar ook tegen hoge kortsluitstromen en kritieke foutbeelden bij fase-uitval. Dat is vooral belangrijk bij pompen, ventilatoren, kleine transportaandrijvingen en compacte machineaandrijvingen. Dankzij de handzame bouwgrootte PKZM0 is de serie zeer geschikt voor dicht bezette schakelkasten met hoge eisen aan overzicht en servicevriendelijkheid.

• Voordeel in bedrijf: Bescherming en handmatige schakelfunctie zijn in één apparaat gecombineerd.
• Pluspunt bij de planning: De compacte breedte van 45 mm bespaart ruimte in de opbouw.
• Praktijkgericht: Schroef- en klikmontage vergemakkelijken de integratie in nieuwe en bestaande installaties.
• Meer installatiezekerheid: De fase-uitvalgevoelige uitvoering beschermt motoren bij asymmetrische belasting.
• Flexibel uitbreidbaar: Passende accessoires zoals hulpcontacten, spanningsuitschakelaars, schakelmodule en clipplaat breiden de functie naar behoefte uit.

Binnen de Eaton PKZM0-serie onderscheidt dit model zich vooral door zijn instelbereik van 1,6 tot 2,5 A. Lager uitgevoerde varianten zijn bedoeld voor kleinere motoren, terwijl hoger uitgevoerde modellen voor sterkere aandrijvingen worden gekozen. Wie binnen hetzelfde systeem blijft, profiteert meestal van een vergelijkbare bouwvorm, vergelijkbare bediening en afgestemde accessoires. Dat vereenvoudigt voorraadbeheer, vervanging en serieplanning.

In vergelijking met grotere Eaton-series voor hogere vermogens is de PKZM0-serie bijzonder aantrekkelijk voor compacte motorafgangen en kleinere nominale stromen. Grotere apparaten van de fabrikant bieden meer vermogensreserve, maar hebben meestal ook meer ruimte in de schakelkast nodig. Voor fijne afstemming in het lagere stroombereik is deze uitvoering daarom vaak de doelgerichtere keuze.

Als vergelijkbare producten van andere gerenommeerde fabrikanten komen afhankelijk van de installatie onder andere Siemens SIRIUS motorbeveiligingsschakelaars, ABB MS116 en Schneider Electric GV2ME in aanmerking. Deze oplossingen dekken vergelijkbare beschermingstaken af, maar verschillen afhankelijk van de serie in accessoiresysteem, bouwvorm, bedieningsconcept en integratie in bestaande schakelapparatuurprogramma’s. Voor installaties met Eaton-opbouw en passende accessoires is de compatibiliteit binnen de PKZM0-omgeving meestal het centrale voordeel.

Toepassingsgebieden en technische meerwaarde voor moderne motorafgangen

De motorbeveiligingsschakelaar is ontworpen voor gebruik in schakelinstallaties en besturingen waarin compacte motorbeveiliging met snelle foutreactie gevraagd is. Hij is bijzonder geschikt voor kleinere draaistroommotoren in de automatisering, in ventilatie- en pompinstallaties, in transporttechniek en in de algemene machinebouw.

• Machinebouw: Betrouwbare bescherming voor compacte motorafgangen in serie- en speciale machines.
• Transporttechniek: Ondersteunt de veilige werking van band-, hef- en transportaandrijvingen.
• Pompen en ventilatoren: Zinvol voor gelijkmatig lopende motoren met een gedefinieerde beschermingsbehoefte.
• Gebouwentechniek: Goed geschikt voor technische installaties met een gestructureerde schakelkastopbouw.
• Industriële installaties: Passend overal waar normconforme motorbeveiliging volgens IEC/EN 60947 vereist is.

Bijkomende meerwaarde biedt de combinatie van instelbare overbelastingsuitschakeling, onmiddellijke kortsluituitschakelaar en vingerveilige frontzijde. De bouwgrootte PKZM0 is ontworpen voor een ruimtebesparende integratie. Met schroefklemmen, 45 mm kapinbouwmaat en beschermingsgraad IP20 kan het apparaat netjes in professionele schakelconcepten worden geïntegreerd. Aanvullend zijn accessoires zoals hulpcontacten, spanningsuitschakelaars, schakelmodule en clipplaat beschikbaar om signalering, uitschakeling of systeemaanpassing gericht uit te breiden.

De Eaton motorbeveiligingsschakelaar PKZM0-2,5 is daarmee een doordachte keuze voor iedereen die een compacte, normconforme en toepassingssterke motorbeveiligingsschakelaar zoekt voor kleine tot middelgrote motorafgangen.
